Что обозначает качественный фон

Качественный фон

Способ качественного фона применяют для показа качественных различий явлений сплошного распространения по выделенным районам, областям или другим единицам территориального деления. Этот способ самым тесным образом связан с классификационным подразделением территории, ее дифференциацией по какому-либо признаку, с типологическим районированием, например с выделением районов сельскохозяйственной специализации, ландшафтов, типов почвенного покрова, растительных ассоциаций.

В качестве графических средств используют цвет (цветовой фон) или штриховку (штриховой фон). Иногда на картах совместно применяют оба эти средства, так, на почвенной карте генетические типы почв дают цветовым фоном, а механический состав их — наложенным поверх цвета штриховым фоном. В некоторых случаях, когда границы между выделенными районами нечеткие, а смена качеств происходит постепенно, допускается перекрытие двух качественных фонов, и на карте появляется как бы «чересполосица» или «шашечная» окраска.

Для удобства идентификации подразделений качественного фона его сопровождают индексами, которые проставляют на карте и в легенде (например, индекс дерново-сильноподзолистых почв — Пз, среднего отдела девонской системы — D2).

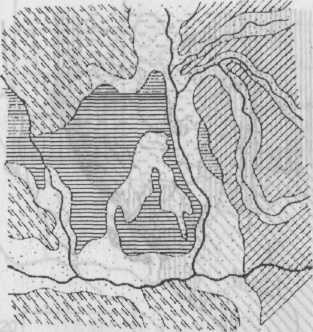

Рис. 2. Качественный фон

Нам важно ваше мнение! Был ли полезен опубликованный материал? Да | Нет

Источник

Способ качественного фона

Способ качественного фона используется для передачи явлений, имеющих сплошное или массовое распространение, и показывает каче­ственное подразделение территории (районирование) на однородные участки по тем или иным природным или социально-экономическим признакам (рис.5.12).

Однотипные участки закрашивают в принятый для данного типа цвет или покрывают установленной штриховкой, либо заполняют значками определенного вида или размещают надписи по территории карты в границах выделенных участков (например, название народов). Для улучшения читаемости карт могут применяться индексы (буквы) или цифры, особенно если выделенных участков много и среди них есть типологически повторяющиеся. Наиболее наглядными из всех изобразительных средств способа качественного фона являются краски, поэтому иногда этот способ называют способом «цветного фона», хотя это название неудачно, так как цветной фон может быть использован многими методами.

Рис. 5.12 Способ качественного фона. Почвы Беларуси

(по Г.Медведеву,И.Смеяну, И.Соловьеву):

1-дерново-карбонатные; 2-дерново-палево-подзолистые; 3-дерново-подзоли­стые с белесоватым подзолистым горизонтом; 4-дерново-подзолистые с контакт­ным осветленным горизонтом; 5-дерново-подзолистые,оглеенные внизу; 6-дер­ново-подзолистые заболоченные; 7-дерновые и дерново-карбонатные заболочен­ные; 8-пойменно-дерново-болотные; 9-торфяно-болотные низинные;10-торфяно-болотные верховые; 11-пойменные торфяно-болотные

Для изображения на карте явления по какому-либо признаку вна­чале разрабатывается классификация, согласно которому картографи­руемая территория делится на однородные участки. Для некоторых карт, например геологических, почвенных, разработаны типовые клас­сификации, шкалы для раскраски и индексы. Разработка классифика­ций является весьма ответственной задачей, от выбора классификации может быть различное отображение картографируемого явления.

Способ качественного фона может применяться только при усло­вии распространения картографируемого явления по всей изображае­мой на карте территории (повсеместность распространения). Например, этим способом можно отобразить климатические зоны земного шара, так как комплекс явлений, характеризующих климат (температура, осадки и т.п.) наблюдаются в любом месте земной поверхности. Но ме­тодом качественного фона нельзя показать распространение какого-либо отдельного вида животных или растений, размещение отдельного вида полезных ископаемых, в общем, все те явления, которые не имеют повсеместного распространения. Способ качественного фона неприем­лем при картографировании явлений, которые хотя и распространены по всей изображаемой на карте территории, но различаются в этих пре­делах лишь по количественным показателям. Например, невозможно составить карту осадков, пользуясь способом качественного фона, хотя осадки имеют сплошное распространение по территории.

Качественные различия можно выделять по одному признаку, как, например, на политико-административных картах, где в основу деления положена административная принадлежность отдельных уча­стков территории или характеристика населения по национальной при­надлежности. Но гораздо чаще качественные различия (районирование) производится по совокупности многих показателей (составление ланд­шафтных, климатических карт, карт специализации сельского хозяй­ства).

Способ качественного фона широко применяется на картах при­роды (геологические, почвенные, геоботанические, физико-географи­ческого районирования и др.) и некоторых социально-экономических картах (сельскохозяйственное и другое районирование).

При составлении карт способом качественного фона границы уча­стков наносятся либо на основе различных картографических и ли­тературных источников, по аэроснимкам или на основе наблюдений и измерений в натуре, то есть в процессе полевых съемок (почвенных, геологических и т.д.). На одних картах четко разграничиваются качест­венные различия между картографическими объектами (например, гра­ницы политико-административного деления), на других, где смена од­ного типа другим происходит постепенно через переходную полосу (например, при картографировании народов), применяют чересполос­ную («шахматную») окраску, при которой посредством изменения ши­рины полос или размера шашек можно передать соотношение величин картографируемых явлений в переходной полосе (рис. 5.13).

Рис. 5.13 Изображение перекрытия или

Преимущества способа качественного фона: легко сочетается с дру­гими способами, т.к. при использовании прозрачных красок, все ос­тальные графические построения карты читаются почти так же, как и выполненные на листе чистой бумаги; на одной карте можно показать много явлений, используя для этого цвет, штриховку, индексы или оцифровку, а также, размещенные по территории карты (например, на­звание народов).

Использование качественного фона при картографировании явле­ний рассредоточенных на больших площадях, но малых по количест­венной величине (например, на карте народов СНГ, малые народности – эвенки, ханты и др.) и явлений, сосредоточенных на меньших площа­дях (например, украинцы, белорусы и др.) может привести к зритель­ной переоценке «удельного веса» малых народностей в населении СНГ. В этих случаях следует применять сильные (для отображения украин­цев и белорусов) изобразительные средства (различную насыщенность цвета).

Источник

Качественный фон

Способ качественного фона применяют для показа качественных различий явлений сплошного распространения по выделенным районам, областям или другим единицам территориального деления. Этот способ самым тесным образом связан с классификационным подразделением территории, ее дифференциацией по какому-либо признаку, с типологическим районированием, например с выделением районов сельскохозяйственной специализации, ландшафтов, типов почвенного покрова, растительных ассоциаций.

В качестве графических средств используют цвет (цветовой фон) или штриховку (штриховой фон). Иногда на картах совместно применяют оба эти средства, так, на почвенной карте генетические типы почв дают цветовым фоном, а механический состав их — наложенным поверх цвета штриховым фоном. В некоторых случаях, когда границы между выделенными районами нечеткие, а смена качеств происходит постепенно, допускается перекрытие двух качественных фонов, и на карте появляется как бы «чересполосица» или «шашечная» окраска. Для удобства идентификации подразделений качественного фона его сопровождают индексами, которые проставляют на карте и в легенде (например, индекс дерново-сильноподзолистых почв — Пз, среднего отдела девонской системы — D₂).

Количественный фон

Способ количественного фона применяют для передачи количественных различий явлений сплошного распространения в пределах выделенных районов. Подобно качественному фону он всегда сопряжен с районированием, но по количественному признаку. Окраска или штриховка выполняются по шкале, т.е. интенсивность возрастает или убывает в соответствии с изменением признака. Примерами использования количественного фона могут служить карты запасов гидроресурсов в речных бассейнах, карты районирования территории по степени расчленения рельефа и т.п. Возможно сочетание качественного и количественного фонов, например при выделении районов преобладающих конфессий (качественный фон) с дополнительной характеристикой процентного соотношения населения разного вероисповедания (количественный фон).

Глубина расчленения рельефа, в м. Превышения над руслами рек

Локализованные диаграммы

Локализованные диаграммы характеризуют явления, имеющие сплошное или полосное распространение, с помощью графиков и диаграмм, помещаемых в пунктах наблюдения (измерения) этих явлений. Таковы графики изменения среднемесячных температур и осадков, локализованные по метеостанциям, диаграммы загрязнения речных вод, приуроченные к гидропостам, и т.п. На карте всегда отмечают пункты, к которым отнесены графики, хотя ясно, что локализованные диаграммы характеризуют не только эти пункты, но и прилегающую территорию.Графические средства весьма разнообразны — это розы-диаграммы (например, розы направлений преобладающих ветров), кривые и гистограммы распределения (ход температур по месяцам), циклограммы (средняя продолжительность солнечного сияния в течение года), структурные диаграммы и др.

Рис. Локализованные диаграммы.

Точечный способ

Этот способ применяют для показа явлений массового, но несплошного распространения с помощью множества точек, каждая из которых имеет определенный «вес», т.е. обозначает некоторое число единиц данного явления. Чаще всего точечным способом показывают размещение сельского населения (вес одной точки составляет, например, 1000 жителей), либо посевные площади (одна точка — 500 га посевов), либо размещение живот­новодства (одна точка — 200 голов крупного рогатого скота) и т.п.

В качестве графических средств можно выбрать не только точки (точнее, маленькие кружки), но и квадратики, треугольники и т.п. — важно лишь, чтобы каждая фигурка имела вес, обозначенный в легенде. Иногда при большом разбросе показателей берут точки двух и даже трех весов: маленькая точка — 200 га, средняя — 500, большая — 1000 га. Кроме того, точки могут иметь разный цвет или форму, например точки зеленого цвета обозначают посевы пшеницы, желтого — кукурузы, красного — подсолнечника и т.д. На картах размещения населения цветом можно обозначить его национальный состав. Точечный способ нагляден и удобен для количественных определений. Точечные карты хорошо передают реальные особенности размещения явления: его количество, локализацию, группировку или концентрацию, структуру (например, структуру посевных площадей под разными культурами). Существуют специальные приемы для расчета оптимального веса точки в зависимости от разброса количественных показателей и плотности размещения явления, ведь точки (фигурки) на карте не должны соприкасаться или сливаться.

Посевные площади : _о ° пшеницы • • овса

1 точка соответствует 500 га

Рис. Точечный способ.

Ареалы

Способ ареалов состоит в выделении на карте области распространения какого-либо сплошного или рассредоточенного явления. Чаще всего этим способом показывают распространение животных и растений, месторождения полезных ископаемых и т.п. Различают абсолютные и относительные ареалы. Абсолютными называют ареалы, за пределами которых данное явление совсем не встречается (например, нефтегазоносный бассейн, контур которого точно установлен), тогда как относительные ареалы показывают лишь районы наибольшего сосредоточения явления (допустим, промысловый ареал каких-либо лекарственных растений).

Графические средства изображения ареалов весьма разнообразны: это могут быть границы, фоновая окраска, штриховка, значки, надписи, индексы (рис). Напомним, однако, принципиальную разницу между значковым способом, когда каждый знак точно относится к объекту, локализованному в том или ином пункте, и значком ареала, характеризующим площадь. Точно так же знак границы отражает не линейный объект, а лишь оконтуривает ареал. Границы как графическое средство предпочтительны для абсолютных ареалов, а для относительных — есть смысл нанести лишь несколько значков или дать надпись без проведения границы, точное положение которой на местности неизвестно.

Знаки движения

Знаки движения используют для показа пространственных перемещений каких-либо природных, социальных, экономических явлений (например, путей движения циклонов, перелета птиц, миграции населения, распространения болезней). С помощью знаков движения можно отразить пути, направление и скорость перемещения, структуру перемещающегося объекта. Можно применить знаки движения для показа связей между объектами (например, электронных коммуникаций, финансовых потоков), их качества, мощности, пропускной способности и т.д. Различают два вида знаков движения:

♦ векторы движения— стрелки разного цвета, формы или толщины;

♦ полосы (ленты) движения — полосы разной ширины, внутренней структуры и цвета.

Векторы применяют, например, для показа теплых и холодных течений, ветров и т.п., а полосы движения — для изображения мощности и структуры потоков (например, железнодорожных перевозок, миграций населения). Ленты движения способны передать структуру потока, его напряженность, например, объем перевозимых грузов, в соответствии с принятой шкалой: чем шире полоса, тем мощнее поток.

Рис. Знаки движения (векторы).

Рис. Полосы (ленты) движения.

Картодиаграммы

Способ картодиаграммы — это изображение абсолютных статистических показателей по единицам административно-территориального деления с помощью диаграммных знаков. Картодиаграммы применяют для показа таких явлений, как валовой сбор сельскохозяйственной продукции, общее число учащихся, объем промышленного производства, потребление электроэнергии в целом по районам, областям, провинциям и т.п. Поскольку речь идет о статистических показателях, то на карте всегда присутствует сетка административного деления, по которой и производится сбор данных.

Графическими средствами служат любые столбчатые, площадные, объемные диаграммные знаки, отнесенные к районам или областям. Они могут быть структурными и показывать, например, долю разных отраслей в общем объеме производства в данном промышленном пункте. В одной административной единице можно дать несколько диаграмм для разных видов промышленности. Однако по картодиаграмме нельзя определить, где именно размещено то или иное производство или в каком конкретно городе потребляют больше всего электроэнергии, — все отнесено к району в целом. Этим способ картодиаграммы принципиально отличается от способа значков. Зато легко и предельно наглядно можно сравнить между собой целые районы или области.

Рис. 9. Картодиаграммы

Картограммы

Способ картограммы используют для показа относительных статистических показателей по единицам административно-территориального деления. Это всегда расчетные показатели: скажем, число детских учреждений на тысячу жителей, энерговооруженность сельского хозяйства в расчете на 100 га обрабатываемых земель, процент лесопокрытой площади по областям и т.п. Иногда картограммы строят по сетке квадратов, вычисляя такие показатели, как плотность населения, овражность, распаханность и т.п., для каждой ячейки. Это весьма формальный подход. Есть и противоположная тенденция, заключающаяся в том, чтобы максимально снизить формализм картограммы. В этом случае статистические показатели, полученные по административным районам, относят только к ареалам их действительного распространения, например плотность населения показывают только в обжитых районах, исключив болота или высокогорья, а показатели средней урожайности культур дают лишь в пределах контуров обрабатываемых сельскохозяйственных земель. В результате картограмма трансформируется в карту своеобразных количественных ареалов. Такой способ называют уточненной картограммой, или дозиметрическим способом. Картограмма как правило имеет интервальную шкалу, в которой интенсивность цвета или плотность штриховки закономерно меняются соответственно нарастанию или убыванию значения картографируемого показателя. Иногда картограммы становятся похожи на карты количественного фона с той, однако, разницей, что количественный фон всегда отнесен к областям естественного районирования, тогда как картограммы — к административным районам или ячейкам геометрической сетки.

Шкалы условных знаков

Шкалы на картах — это графическое изображение последовательности изменения (нарастания или убывания) количественных характеристик объектов, их значимости, интенсивности или плотности.

25 100 500 1000 10000 50000 100000

25 100 500 1000 10000 50000 100000

Рис.Непрерывные шкалы значков. а — абсолютная; б — условная.
