», а для постоянного «I=».

Вопрос: «Почему нельзя измерять клещами ток в нескольких проводах или на кабеле с фазой и нулем?»

При протекании тока через проводник вокруг него формируется магнитное поле, а это значит, что магнитные потоки несколько рядом расположенных проводников суммируются, образуя результирующий поток. Поэтому нельзя измерять несколько проводов в которых протекают разные токи или один и тот же ток в разных направлениях. Это наглядно проиллюстрировано на рисунке ниже.

То есть для измерения токов потребления прибора, который подключен к сети переменного тока с одной или несколькими фазами ток измеряется только в жиле конкретной фазы. Если сеть однофазная, то и измерения можно проводить по фазному или нулевому проводнику, но не вместе. То же самое касается измерения тока клещами в сети постоянного тока.

При измерении клещами захватывается тот проводник или группу проводников, которые относятся к одному полюсу (фазу) и питают один потребитель или одну измеряемую группу!

Такое требование вызывает некоторые неудобства при измерении токов большинства потребителей, как однофазных, так и трёхфазных. Например, чтобы измерить мощность утюга нужно вскрывать кабель, и разделять жилы. Поэтому электрики пользуются специальными переходниками. В сущности, такой переходник представляет собой маленький удлинитель из вилки и одной розетки соединённых либо отдельными жилами из провода, либо проводами типа ПВ3 или другими. Или специальное устройство, как на рисунке ниже – это адаптер «АС-16».

Примеры измерений

Давайте рассмотрим несколько типовых примеров, когда нужно измерить ток для диагностики электроцепей и рассмотрим небольшую хитрость.

В некоторых электроустановках предусмотрена возможность измерения токов и создания разрывов цепи после шунтирования разъединителя амперметром, но это встречается редко.

Измерить фазные токи клещами в этом случае удобнее всего, буквально за три движения руки вы достаточно точно определите исправность электродвигателя.

Вопрос: «Если ток утечки или другой измеряемый ток низкий и клещи его не определяют, то как провести измерения с их помощью?»

Чтобы измерить токовыми клещами малые токи нужно обернуть провод несколько раз вокруг магнитопровода. Величину, которая высветится на дисплее измерительного прибора делят на количество витков провода. Как было сказано магнитные потоки сложатся, и результирующий поток будет равен сумме каждого из них. Поэтому показания клещей будут превышать реальный ток в количество кратное количеству витков провода.

Важно: Будьте внимательны, ведь не каждые измерительные клещи поддерживают измерение постоянного тока.

Техника безопасности

Важно, чтобы измерения с помощью клещей не вызвали в цепях короткие замыкание и поражение электрическим током. Для этого магнитопровод клещей покрыт диэлектрической оболочкой. Таким образом при случайном касании клещами двух рядом расположенных токопроводящих частей замыкания не произойдет. Но учтите, что измерительный прибор должен быть сухим.

Измерения в цепях до 1000В, например, 380/220В следует проводить в диэлектрических перчатках, а под ногами должен быть постелен диэлектрический коврик или на ногах должны быть надеты диэлектрические боты. Это нужно чтобы избежать последствий случайного прикосновения к токоведущим частям.

Источник

Как проверить нагрузку на сеть 220

Принцип работы

Как следует из названия ТК или клещи Дитце предназначены для измерения силы переменного тока в цепи без ее разрыва. В основе работы токоизмерительного инструмента лежит принцип простейшего трансформатора тока. В этом случае первичной обмоткой является шина или кабель с измеряемым током, а роль вторичной играет захват клещей, внутри которого расположена вторая многовитковая обмотка, намотанная на магнитопровод из ферромагнитного материала. Переменный ток в проводе (первичной катушке) создает переменное магнитное моле, силовые линии которого проходят через вторичную обмотку, возбуждая в ней ЭДС, пропорционально величине тока в первой катушке. Таким образом, измеряя возникающую ЭДС, можно найти силу тока в первой катушке (проводе).

Конструкция

Современные токоизмерительные клещи вне зависимости от производителя и модификации содержат следующие элементы: магнитопроводы с подвижной скобой-рычагом, переключатель диапазонов измерений, экран, выходные разъемы для щупов (в этом случае клещи могут быть использованы как обычный мультиметр) и кнопку фиксации токовых измерений (фото ниже).

Рисунок 1 – ТК S-line DT 266 FT

Большинство современных токовых измерителей также включают в себя внутренний трансформатор с диодным мостом. В этом случае выводы вторичной обмотки подключаются через шунт. В зависимости от диапазона измеряемых сил токов, токовые клещи могут быть одноручными (для напряжений до 1000 В) и двуручными с дополнительными изолированными ручками (для напряжений от 2 до 10 кВ включительно). Токоизмерительные устройства, предназначенные для измерений более 1 кВ, имеют длину изолятора на менее 38 см, а рукояток – не менее 13 см.

Как правило, на корпусе прибора указывается категория безопасности и максимальный измеряемый ток. Например:

Правила безопасности при работе

Токоизмерительные клещи разрешается использовать только в закрытых помещениях или на открытых пространствах в сухую погоду. Измерять силу тока можно как на кабелях, покрытых изоляцией, так и на оголенных. Перед использованием человеку необходимо надеть защитные перчатки, а под ноги подложить диэлектрическое основание и надеть специальные ботинки.

Порядок измерений

Как правило, использование токоизмерительных клещей не вызывает особых трудностей. Перед тем, как пользоваться инструментом, стоит уделить большое внимание технике безопасности, о чем было сказано ранее.

Как правильно пользоваться токоизмерительными клещами:

Часто трудность использования токоизмерительных клещей заключается в выделении одиночного проводника: при попытке снять показания с обычного кабеля, идущего из розетки, на экране должен высветиться ноль. Это происходит потому, что токи фазного провода и нулевого проводника равны по величине и противоположны по направлению. Следовательно, магнитные потоки, создаваемые ими взаимно компенсируются. Если же токовые показания отличны от нуля, то это свидетельствует о наличии утечки тока в цепи, величина которой равна полученному значению. Поэтому для измерений нужно найти место, где провода разделяются и выделить одиночную жилу. В качестве такого места можно использовать распределительный щит или место подключения фазового провода к автоматическому выключателю. Тем не менее это не всегда можно сделать, что ограничивает область применения токоизмерительных клещей.

Если в процессе измерений на экране высвечивается единица, то это говорит о том, что значение силы тока в проводе находится за пределами диапазона измерений. В этом случае необходимо увеличить диапазон токовых измерений с помощью переключателя. При проведении измерений в труднодоступных местах можно использовать кнопку Hold. С ее помощью можно зафиксировать результат последнего измерения и посмотреть его, убрав клещи. Нажав на Hold второй раз, можно сбросить значение.

Наглядно увидеть, как работать токоизмерительными клещами, Вы можете на видео инструкции ниже:

Полезная «хитрость»

Если требуется измерить малое значение силы тока, то необходимо сделать несколько витков провода на разомкнутом магнитопроводе, а переключатель диапазонов установить на минимум. После этого необходимо снять показания, а для определения фактического значения разделить полученное число на количество намотанных витков.

Пример использования

Приведем пример того, как пользоваться токоизмерительными клещами при измерении нагрузки в сети 220 В, например в квартире. В этом случае переключатель необходимо установить в положение AC 200. Далее необходимо токовыми клещами обхватить изолированный проводник и снять показания. После этого полученную величину силы тока нужно умножить на напряжение в сети 220 В. Например, если прибор показывает 5 А, то потребляемая мощность в сети составит P = U * I = 5 * 220 = 1100 Вт или 1.1 кВт. Полученное значение можно использовать для проверки работы приборов учета электроэнергии.

Напоследок предлагаем просмотреть видео, на котором наглядно показывается, как пользоваться токовыми клещами DT-266 и Fluke 302+, достаточно популярными на сегодняшний день:

Вот и вся инструкция о том, как самому пользоваться токоизмерительными клещами. Как Вы видите, ничего сложного нет. Главное — соблюдать меры безопасности и внимательно подходить к измерениям. Надеемся, что наши советы и наглядная видео инструкция доступно объяснили Вам порядок действий!

Будет интересно прочитать:

Умение проверять напряжение при помощи тестеров – важный навык для любого пользователя электричества. Без него невозможно самостоятельно починить розетку, найти проблему, по которой не работает бытовой прибор. Если дома фиксируются чрезмерные скачки напряжения, придется устанавливать стабилизаторы, чтобы не вышли из строя бытовые устройства.

Зачем знать напряжение в розетке

В розетке протекает переменный ток. Это значит, что происходят отклонения от номинального значения в большую или меньшую сторону. Номинальным напряжением в России считается 220 Вольт, но фактически значение равняется 230 Вольт. Современные бытовые приборы создаются с учетом допустимых отклонений, превышение характеристики способно вызвать поломку устройств. Особенно подвержены влиянию устройства с электромоторами (кондиционер, холодильники). Для снижения риска поломки нужно уметь определять напряжение при помощи специальных тестеров.

Многие считают, что данный навык обычному пользователю не обязателен и нужен только специалистам. Это не так, ведь с определения силы напряжения начинается починка розетки, проверка наличия сети в квартире и другие работы, связанные с проводкой.

Как измерить напряжение в розетке тестером

Если дома нет мультиметра, можно проверить наличие электричества при помощи пробника, который также называется индикаторной отверткой. Измерить величину таким способом не получится, а лишь проверить его наличие.

Чтобы измерить напряжение, нужно дотронуться пальцем до пятака на индикаторе, затем жало поочередно вставить в отверстия розетки. Если засветился индикатор, электричество в сети есть.

Проверить напряжение можно при помощи вольтметра, включенного параллельно. Его электрическое сопротивление не окажет влияния на само напряжение, и на экране будет указано значение в розетке. Подключать вольтметр нужно следующим образом:

На вольтметре должен быть установлен режим переменного напряжения.

Как измерить 220 в мультиметром

Для измерения используются мультиметры. Они бывают двух видов:

Переключение режимов производится при помощи ручки на панели устройства.

Алгоритм работы:

Что покажет при неисправности розетки

Если сеть отсутствует, на мультиметре будет значение 0 Вольт. Причина – неисправность розетки или отсутствие электричества. Чтобы установить причину, нужно прозвонить другие розетки в помещении. Если не работает только одна, проверяются ее контакты и по необходимости производится замена на новую.

При скачках напряжения значения на мультитестере будут сильно отличаться от номинальных 220 Вольт. По ГОСТу допустимо отклонение в 10%, больший разброс может привести к поломке электроприборов. Если зафиксирован сильный скачок напряжения, стоит установить в квартире дополнительно устройство для стабилизации.
Домашняя сеть работает на напряжение в 220 Вольт, однако в розетке оно может отличаться от номинала. Напряжение, находящееся в пределах установленной ГОСТом нормы, является залогом качественной и стабильной работы бытовых приборов. Важно уметь проверять напряжение при помощи мультитестера, чтобы предотвратить риск поломки электроустройств. При значительном отклонении от установленных значений следует позаботиться о стабилизации напряжения в помещении.

Полезное видео

Для чего надо знать величину напряжения

Известно, что в сети централизованного электроснабжения должно быть напряжение в пределах от 198 до 242 Вольт при среднем значении 220 Вольт. Это напряжение обеспечивается отдельной обмоткой трёхфазного трансформатора, к которой подключено несколько потребителей. Так организовано электроснабжение и в многоквартирных домах, и в частном секторе. Квартиры и дома распределены на группы. Каждая группа подключается к одной фазе – обмотке трансформатора.

Но мощность этого трансформатора ограничена. Поэтому возможны такие случаи, когда подключенная суммарная нагрузка, слишком велика и напряжение в сети опускается ниже 198 Вольт. Такая ситуация обычна для частного сектора и дач. Например, в засушливую погоду на многих участках включаются насосы для полива, в холодную погоду включаются электрообогреватели, а у кого-то электрическая печь-каменка киловатт на десять круглый год периодически понижает напряжение в сети.

С правильными значениями напряжения связана эффективная работа многих бытовых электрических приборов, особенно мощных. Таковыми являются:

Индикация и измерение

Хорошим визуальным индикатором напряжения является лампочка накаливания. Изменение яркости её света хорошо заметно, особенно при повторяющихся провалах напряжения сети. Современные цокольные люминесцентные и светодиодные лампы содержат инвертор, который стабилизирует напряжение на лампе. Поэтому свет этих ламп не может служить индикатором напряжения. И если свет лампочки накаливания заметно потускнел, а надо использовать какой-либо из перечисленных бытовых электроприборов самое время измерить напряжение в розетке.

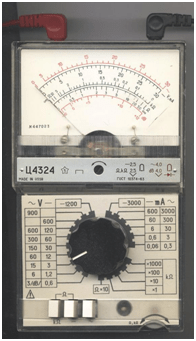

Для этого используются либо стрелочные, либо цифровые приборы – мультиметры. Морально устаревшие стрелочные мультиметры называют также «тестерами». При измерении важно правильно настроить мультиметр, выбрав в нём соответствующий 220 Вольтам диапазон переменного напряжения. Обычно такой диапазон более 220 Вольт – 300 В или 600 В.

Кроме этого измерительные щупы с проводами должны иметь неповреждённую изоляцию. При касании клемм розетки необходимо исключить натяжение измерительных проводов и возможность выскакивания соединительного провода из клеммы измерительного прибора. Поэтому если длина измерительных проводов позволяет лучше всего прямо около розетки поставить табурет или стул и расположить на нём измерительный прибор.

При частых понижениях напряжения лучше всего установить стабилизатор напряжения. Больше всего в нём нуждаются электрические скважинные насосы со стабилизаторами водяного давления и холодильники. Установив стабилизатор напряжения, в котором есть встроенный вольтметр, больше не потребуется измерять напряжение в сети.

Если при выполнении монтажных работ потребуется контроль напряжения можно воспользоваться индикаторной отверткой, которая светится от прикосновения к фазной клемме розетки или к такому же проводу. Однако существуют и более совершенные модели отвёрток со встроенным цифровым вольтметром. Это удобно, существенно дороже обычного индикатора, но не отменяет мультиметр, поскольку во многих случаях нужна пара измерительных щупов с проводами и различными диапазонами при показаниях на большом табло.

Наличие индикатора и измерителя напряжения в домашнем хозяйстве весьма желательно. Они позволяют контролировать напряжение сети и вместе с этим помогают выявить необходимость таких изменений в электрооборудовании, без которых возможны существенные финансовые потери из-за его порчи.

Источник

Как измерить нагрузку клещами в трехфазной сети

Привет читатели моего сайта. Сегодня мы с вами на реальном примере рассмотрим формулу, с помощью которой, можно рассчитать мощность (нагрузку) трёхфазной сети.

Но для начала нужно определиться какая у вас мощность, так как она бывает двух видов:

1. равномерная (симметричная)

2. неравномерная (несимметричной)

Пример равномерной нагрузки – это когда у вас работает электродвигатель. То есть ток по всем фазам протекает одинаковый. Не большими разбежностями, тут можно пренебречь. А в нулевом проводе ток равняется нулю. В таком случае формула имеет вот такой вид:

P = √3*Uф*I* cos (φ) = 1,73Uл*I* cos (φ)

Где Uф – это фазное напряжение

Uл – это линейное напряжение

I – ток, который протекает в проводнике. Его можно измерять токоизмерительными клещами.

cos (φ) – коэффициент мощности. Обычно берут 0.76

Неравномерная нагрузка – это когда ток во всех фазах разный. К примеру, от трёхфазной сети питается освещение какого-то помещения. Один ряд светильников включили, и там горят все светильники. Во втором ряду не горит 7 светильник, а в третьем 12. В таком случае нужно взять клещи, и измерить ток во всех фазах. А формула будет выглядеть вот так:

Pобщ = Ua*Ia* cos (φ1) + Ub*Ib* cos (φ2) + Uc*Ic* cos (φ3)

Давайте решим задачу.

Нужно найти мощность, которую потребляет загородный домик с трёхфазной сетью. Ток по фазам – A — 5.4, B – 7, C – 3 Ампер. cos (φ3) – для упрощения возьмём 1.

Если cos (φ3) у нас равняется 1, то это число можно сократить, а все токовые показатели сложить и умножить на напряжение 220 В.

Робщ = (5,4 + 7+3)*220 = 15,4*220 = 3388 Вт ≈ 3,4 кВт

На этом у меня все. В статье я привел реальный пример, как можно рассчитать мощность трёхфазной сети. Конечно, если углубится в эту тему, то можно ещё найти активную и реактивную мощность. Но об этом я напишу в следующих статьях, так что подписывайтесь на обновления. Если статья была вам полезна, то поделитесь нею со своими друзьями в социальных сетях. Пока.

Кстати, советую вам посмотреть статью Расчет тока электродвигателя.

Привет читатели моего сайта. Сегодня мы с вами на реальном примере рассмотрим формулу, с помощью которой, можно рассчитать мощность (нагрузку) трёхфазной сети.

Но для начала нужно определиться какая у вас мощность, так как она бывает двух видов:

1. равномерная (симметричная)

2. неравномерная (несимметричной)

Пример равномерной нагрузки – это когда у вас работает электродвигатель. То есть ток по всем фазам протекает одинаковый. Не большими разбежностями, тут можно пренебречь. А в нулевом проводе ток равняется нулю. В таком случае формула имеет вот такой вид:

P = √3*Uф*I* cos (φ) = 1,73Uл*I* cos (φ)

Где Uф – это фазное напряжение

Uл – это линейное напряжение

I – ток, который протекает в проводнике. Его можно измерять токоизмерительными клещами.

cos (φ) – коэффициент мощности. Обычно берут 0.76

Неравномерная нагрузка – это когда ток во всех фазах разный. К примеру, от трёхфазной сети питается освещение какого-то помещения. Один ряд светильников включили, и там горят все светильники. Во втором ряду не горит 7 светильник, а в третьем 12. В таком случае нужно взять клещи, и измерить ток во всех фазах. А формула будет выглядеть вот так:

Pобщ = Ua*Ia* cos (φ1) + Ub*Ib* cos (φ2) + Uc*Ic* cos (φ3)

Давайте решим задачу.

Нужно найти мощность, которую потребляет загородный домик с трёхфазной сетью. Ток по фазам – A — 5.4, B – 7, C – 3 Ампер. cos (φ3) – для упрощения возьмём 1.

Если cos (φ3) у нас равняется 1, то это число можно сократить, а все токовые показатели сложить и умножить на напряжение 220 В.

Робщ = (5,4 + 7+3)*220 = 15,4*220 = 3388 Вт ≈ 3,4 кВт

На этом у меня все. В статье я привел реальный пример, как можно рассчитать мощность трёхфазной сети. Конечно, если углубится в эту тему, то можно ещё найти активную и реактивную мощность. Но об этом я напишу в следующих статьях, так что подписывайтесь на обновления. Если статья была вам полезна, то поделитесь нею со своими друзьями в социальных сетях. Пока.

Кстати, советую вам посмотреть статью Расчет тока электродвигателя.

Токоизмерительные клещи

В электротехнике используется большое количество различных инструментов и приборов. Большое значение имеют токовые клещи, как пользоваться которыми знают не все. Данное устройство позволяет измерять ток, не размыкая электрическую цепь. Специфическая конструкция этого инструмента представлена разными видами и моделями.

Устройство и основные функции токовых клещей

Токоизмерительными клещами проводятся необходимые измерения без разрыва или отключения электрической цепи. В некоторых моделях присутствуют дополнительные функции, позволяющие измерять напряжение, частоту и температуру.

Основным преимуществом этого инструмента является возможность проведения измерений в широком диапазоне мощности, с максимальным значением до 1 тыс. киловатт. В стандартной схеме имеются сами магнитопроводные клещи, переключатель диапазонов и функций, дисплей, кнопки, фиксирующие результаты измерений и разъемы. С помощью основных функций выполняются измерения тока и напряжения постоянного и переменного значения, сопротивления, проверка диодов и тестирование поврежденных участков. Инструмент оборудован специальной защитой, исключающей перегрузку.

Существует такое понятие как трансформаторное усиление сигнала. Данный эффект лежит в основе принципа работы трансформаторных клещей. В результате, все измерения проводятся довольно простым способом. Измеряемый проводник заводится в систему раздвижного магнитопровода. В этот момент он выступает в роли первичной трансформаторной обмотки для катушки магнитопровода. Электрический ток, протекающий через проводник, будет иметь различные характеристики, которые и буду отражаться в измерительной части.

Таким образом, с учетом принципа работы, все клещи токоизмерительные разделяются на приборы измерения постоянного или переменного тока. Некоторые виды моделей, выполненные в комбинированном варианте, позволяют измерять обе величины.

Токовые клещи широко используются в промышленности и в быту. Они являются многофункциональным устройством, позволяющим определять фактическую нагрузку электрической сети, мощность различных приборов и устройств. С помощью токовых клещей можно определить количество потребляемой электроэнергии. какими-либо приборами и устройствами.

При работе с данным инструментом следует учитывать возможные недостатки в его работе. Так, расположение прибора полностью влияет на полученные показания. Среди дешевых устройств нередко попадаются такие, у которых результаты измерений вызывают большие сомнения. И, наконец, правильные и точные показания во многом зависят от умения пользоваться этим прибором.

Как пользоваться токоизмерительными клещами

При помощи токоизмерительных клещей можно провести быстрое измерение параметров электрического тока. Поэтому от того как выставлены токовые клещи, во многом зависит точность полученных данных.

Для того чтобы избежать ошибок, необходимо последовательно и точно выполнять определенные действия. Прежде всего, выставляется измеряемая величина. После этого, клещи раскрываются и устанавливаются непосредственно на измеряемый проводник. Далее клещи замыкаются и соприкасаются с проводом. Показания индикатора отразят полученную величину. Фиксирующая кнопка используется для труднодоступных мест. Она позволяет фиксировать полученные данные в течение определенного времени.

При работе с токоизмерительными клещами необходимо соблюдать установленные правила безопасности. В первую очередь нужно изучить инструкцию по эксплуатации. Запрещается производить измерения параметров, превышающих технические характеристики устройства. При работе под напряжением должна соблюдаться предельная осторожность.

При оценке состояния действующих электроустановок или выполнении ремонтных работ под напряжением электрикам приходится замерять и сравнивать значения токов, протекающие по различным цепочкам. Это позволяет анализировать оперативную схему, своевременно устраненять возникающие неисправности.

Довольно часто все это необходимо выполнять без разрыва электрических цепей чтобы не нарушить технологический процесс питания потребителей электроэнергией.

Замерять токи нагрузок без прекращения электроснабжения можно двумя способами:

1. обыкновенными амперметрами, создавая через них вначале обходные шунтирующие цепочки и вводя в работу за счет искусственного разрыва тока в заранее подготовленном месте. По окончании замеров требуется восстанавливать электрическую схему, выполнить в обратном порядке все предыдущие технологические операции;

2. с помощью специально предназначенного для этого инструмента — токовых клещей.

Первый метод измерения сложен, трудоемок, опасен, требует высокой квалификации работников, хорошей предварительной подготовки. Поэтому им стараются пользоваться только в крайних случаях, а в повседневной практике измерения выполняют токовыми клещами.

Какие существуют типы токоизмерительных клещей

Чаще всего на практике встречаются с постоянным (выпрямленным) или переменным синусоидальным током. Для обоих этих видов созданы различные конструкции клещей, которыми можно измерять величину и даже направления протекания мощности без разрыва схемы питания потребителей в действующей электроустановке.

Фотография ниже демонстрирует замер отклонения угла вектора тока от направления базового напряжения в измерительных цепях защитных устройств.

Способ замера токов утечек через нарушенную изоляцию электрооборудования автомобиля с помощью клещей постоянного тока и амперметра показан на фотографии.

Используемая схема замера собрана таким способом, что сами клещи показывают ток, протекающий по проводу, подключенному к зажиму амперметра. Оба прибора демонстрируют одну и ту же величину, хоть и работают на различных диапазонах чувствительности.

Этот пример наглядно демонстрирует удобство и точность измерения различными приборами. Токовые клещи измерения постоянного тока менее распространены, чем конструкции для переменного, но в последнее время их производство значительно увеличилось.

Так же следует учитывать, что производители измерительного оборудования сейчас наладили выпуск клещей комбинированного использования, которыми можно работать в цепях постоянного и переменного тока. Такая конструкция, например, воплощена в модели Fluke 376 и ей подобных.

Приведенные на трех первых фотографиях токовые клещи обладают цифровым дисплеем, сразу отображающем первичные величины измеряемых параметров электрической схемы. Но, в арсенале измерительных средств электриков все еще работает большое количество приборов со стрелочными указателями и шкалой, состоящей из нескольких поддиапазонов.

При пользовании такими конструкциями необходимо внимательно снимать отсчет, а иногда и вводить поправочные коэффициенты.

По величине применяемого напряжения токовые клещи подразделяются на устройства, работающие:

Они отличаются классом защиты применяемой изоляции и требуют разного соблюдения правил безопасности.

Чтобы правильно пользоваться любыми подобными приборами необходимо знать принцип их работы и конструкцию.

Проверка отсутствия посторонних потребителей

С помощью токовых клещей можно проверить несанкционированное подключение потребителей к кабелю питания. Для этого достаточно на вводном щите установить клещи в режиме измерения нагрузки и, оставив обычное питание включенным, отключить все светильники и освободить все розетки от приборов, то есть обеспечить холостой ход для вводного кабеля.

Если клещи в этом случае покажут нулевое значение, то несанкционированного подключения и токов утечек нет. В противном случае необходимо внимательно разбираться с причиной образования подобной нагрузки.

Рекомендации по обеспечению безопасности и точности измерений

1. Любой измерительный прибор предназначен для использования при определенных технических условиях и работах с конкретными нагрузками. С этими характеристиками следует ознакомится заранее и соблюдать их при эксплуатации.

Например, для приборов компании Fluke применяется маркировка CAT III 600 V или CAT III 300 V. Она указывает, что электрическая схема прибора выполнена с защитой от кратковременных перенапряжений в измеряемой сети до 600 или 300 вольт соответственно.

Если предел измеряемой величины неизвестен, то на приборе выставляют режим максимальной величины.

2. Рабочая изоляция на раздвижном магнитопроводе и измерительных кончиках предохраняет пользователя от создания несанкционированных коротких замыканий при работе под напряжением. Необходимо следить за ее состоянием. Особенно актуально это положение при замере токов на оголенных, неизолированных проводах.

3. Токовые клещи относятся к средствам измерения. Они должны проходить периодическую метрологическую поверку в электроизмерительной лаборатории и иметь ее штамп на корпусе или свидетельство о поверке, срок действия которых ограничен.

4. Поскольку токовые клещи используются для работ под напряжением, то обязательным условием их безопасной эксплуатации является периодическое испытание слоя изоляции на прочность в электроиспытательной лаборатории с оформлением протокола проверки и проставлением соответствующего штампа.

Без прохождения испытания изоляции и поверки использовать клещи в работе, даже только что приобретенные у производителя, запрещено правилами. Повреждения могут возникнуть при нарушении нормативов хранения или транспортировки. Предпродажная подготовка инструмента в магазине не способна выявить возникшие дефекты.

5. Перед измерениями сопротивлений необходимо убедиться в отсутствии на них потенциалов напряжений. Они могут не только влиять на точность показаний, но и повредить, сжечь чувствительные цепи измерения образованием опасных токов.

6. Работа с токовыми клещами под напряжением относится к разряду опасной для жизни человека. К ней допускается только обученный и подготовленный персонал с группой по электробезопасности не ниже третьей.

Электрик Инфо — электротехника и электроника, домашняя автоматизация, статьи про устройство и ремонт домашней электропроводки, розетки и выключатели, провода и кабели, источники света, интересные факты и многое другое для электриков и домашних мастеров.

Информация и обучающие материалы для начинающих электриков.

Кейсы, примеры и технические решения, обзоры интересных электротехнических новинок.

Вся информация на сайте Электрик Инфо предоставлена в ознакомительных и познавательных целях. За применение этой информации администрация сайта ответственности не несет. Сайт может содержать материалы 12+

Перепечатка материалов сайта запрещена.

Подробности Опубликовано: 19 Февраль 2015 Просмотров: 14342

Если вы не знаете как пользоваться токоизмерительными клещами, то смело читайте данную статью. Здесь вы найдете инструкцию по их эксплуатации, снабженную подробными фотографиями. Тут я использовал модель, которая на данный момент оказалась у меня под рукой. Это токовые клещи Fluke 302+. Данную инструкцию можно применить практически к любым подобным устройствам.

Как пользоваться токоизмерительными клещами?

Пользоваться данными устройствами очень легко. Конструкция токовых клещей позволяет проводить измерения на действующей электроустановке без каких-либо дополнительных монтажных работ и без разрыва цепи электропитания. Это является их огромным плюсом. Для измерения необходимо установить переключатель в нужное положение, обхватить клещами провод и зафиксировать показания тока.

Главная трудность в таких измерениях заключается в выделении отдельного одиночного проводника. Если клещами обхватить весь провод (фазный и нулевой проводники), то вы получите сумму токов, протекающих по обоим жилам. В идеале тут должен высветиться нуль, так как токи протекающие по фазному и нулевому проводникам равны по величине, но противоположны по направлению. Как показано на фотографии ниже вы ничего не узнаете и так измерять ток нельзя. Хотя если в таком положении клещи покажут какое-либо значение тока отличное о нуля, то это будет означать, что в данной цепи есть утечка, равная полученному значению.

Поэтому необходимо найти место, где данные проводники разделяются, и где есть возможность подлезть клещами. Например, в распределительном щитке в месте подключения фазы к автоматическому выключателю. К сожалению этого сделать можно не везде. Это является их небольшим минусом, но возможность измерения без разрыва цепи его полностью перекрывает, по крайней мере в моей деятельности.

Я работаю в связевых помещениях, где категорически запрещено обесточивать оборудование связи, поэтому токовые клещи являются единственным устройством, которым возможно померить ток и посчитать потребляемую нагрузку.

Как они устроены и какие бывают виды читайте в статье: Что такое токовые клещи и зачем они нужны?

Ниже инструкция описана на моделе Fluke 302+. Это качественные и хорошие токоизмерительные клещи, но они могут измерять только переменный ток. Постоянный ток другими моделями клещей измеряются аналогично как и переменный, только необходимо переключить их в режим измерения постоянного тока.

Перед любыми измерениями убедитесь, что ваша модель токоизмерительных клещей сможет для этого подойти. На них указано максимальное значение тока, которое можно ими измерить. В моем случае это переменный ток до 400А. Хотя такие большие токи вы у себя дома не встретите и поэтому дома подойдут любые модели.

Также на самих измерительных приборах указывается категория безопасности. В моем случае на моделе Fluke 302+ имеется маркировка:

Инструкция как пользоваться токоизмерительными клещами

или A_AC. В сети постоянного тока на указатель A- или A_DC. Данные обозначения дополнительно дублируются на дисплее. Напомню, что мои клещи функцию измерения постоянного тока не поддерживают и поэтому на них данного обозначения нет.
Нажимаем на кнопку раскрытия клещей.

Обхватываем нужный проводник и устанавливаем клещи перпендикулярно плоскости провода.

Выше я описал основные функции токоизмерительных клещей, т.е. измерение тока без разрыва цепи. Думаю, что все понятно.

Для универсальности данного прибора практически все производители добавляют в его конструкцию дополнительные функции. Это возможность измерения других параметров, таких как напряжение, сопротивление и т.д. Об этом я расскажу в следующей статье: «Дополнительные функции токоизмерительных клещей «.
