Чем измерить толщину трубы стенки

Как рассчитать параметры труб

При строительстве и обустройстве дома трубы не всегда используются для транспортировки жидкостей или газов. Часто они выступают как строительный материал — для создания каркаса различных построек, опор для навесов и т.д. При определении параметров систем и сооружений необходимо высчитать разные характеристики ее составляющих. В данном случае сам процесс называют расчет трубы, а включает он в себя как измерения, так и вычисления.

Для чего нужны расчеты параметров труб

В современном строительстве используются не только стальные или оцинкованные трубы. Выбор уже довольно широк — ПВХ, полиэтилен (ПНД и ПВД), полипропилен, металлопластк, гофрированная нержавейка. Они хороши тем, что имеют не такую большую массу, как стальные аналоги. Тем не менее, при транспортировке полимерных изделий в больших объемах знать их массу желательно — чтобы понять, какая машина нужна. Вес металлических труб еще важнее — доставку считают по тоннажу. Так что этот параметр желательно контролировать.

То, что нельзя измерить, можно рассчитать

Знать площадь наружной поверхности трубы надо для закупки краски и теплоизоляционных материалов. Красят только стальные изделия, ведь они подвержены коррозии в отличие от полимерных. Вот и приходится защищать поверхность от воздействия агрессивных сред. Используют их чаще для строительства заборов, каркасов для хозпостроек (гаражей, сараев, беседок, бытовок), так что условия эксплуатации — тяжелы, защита необходима, потому все каркасы требуют окраски. Вот тут и потребуется площадь окрашиваемой поверхности — наружная площадь трубы.

При сооружении системы водоснабжения частного дома или дачи, трубы прокладывают от источника воды (колодца или скважины) до дома — под землей. И все равно, чтобы они не замерзли, требуется утепление. Рассчитать количество утеплителя можно зная площадь наружной поверхности трубопровода. Только в этом случае надо брать материал с солидным запасом — стыки должны перекрываться с солидным запасом.

Сечение трубы необходимо для определения пропускной способности — сможет ли данное изделие провести требуемое количество жидкости или газа. Этот же параметр часто нужен при выборе диаметра труб для отопления и водопровода, расчета производительности насоса и т.д.

Внутренний и наружный диаметр, толщина стенки, радиус

Трубы — специфический продукт. Они имеют внутренний и наружный диаметр, так как стенка у них толстая, ее толщина зависит от типа трубы и материала из которого она изготовлена. В технических характеристиках чаще указывают наружный диаметр и толщину стенки.

Внутренний и наружный диаметр трубы, толщина стенки

Имея эти два значения, легко высчитать внутренний диаметр — от наружного отнять удвоенную толщину стенки: d = D — 2*S. Если у вас наружный диаметр 32 мм, толщина стенки 3 мм, то внутренний диаметр будет: 32 мм — 2 * 3 мм = 26 мм.

Если же наоборот, имеется внутренний диаметр и толщина стенки, а нужен наружный — к имеющемуся значению добавляем удвоенную толщину стеки.

С радиусами (обозначаются буквой R) еще проще — это половина от диаметра: R = 1/2 D. Например, найдем радиус трубы диаметром 32 мм. Просто 32 делим на два, получаем 16 мм.

Измерения штангенциркулем более точные

Что делать, если технических данных трубы нет? Измерять. Если особая точность не нужна, подойдет и обычная линейка, для более точных измерений лучше использовать штангенциркуль.

Расчет площади поверхности трубы

Труба представляет собой очень длинный цилиндр, и площадь поверхность трубы рассчитывается как площадь цилиндра. Для вычислений потребуется радиус (внутренний или наружный — зависит от того, какую поверхность вам надо рассчитать) и длина отрезка, который вам необходим.

Чтобы найти боковую площадь цилиндра, перемножаем радиус и длину, полученное значение умножаем на два, а потом — на число «Пи», получаем искомую величину. При желании можно рассчитать поверхность одного метра, ее потом можно умножать на нужную длину.

Для примера рассчитаем наружную поверхность куска трубы длиной 5 метров, с диаметром 12 см. Для начала высчитаем диаметр: делим диаметр на 2, получаем 6 см. Теперь все величины надо привести к одним единицам измерения. Так как площадь считается в квадратных метрах, то сантиметры переводим в метры. 6 см = 0,06 м. Дальше подставляем все в формулу: S = 2 * 3,14 * 0,06 * 5 = 1,884 м2. Если округлить, получится 1,9 м2.

Расчет веса

С расчетом веса трубы все просто: надо знать, сколько весит погонный метр, затем эту величину умножить на длину в метрах. Вес круглых стальных труб есть в справочниках, так как этот вид металлопроката стандартизован. Масса одного погонного метра зависит от диаметра и толщины стенки. Один момент: стандартный вес дан для стали плотностью 7,85 г/см2 — это тот вид, который рекомендован ГОСТом.

Таблица веса круглых стальных труб

В таблице Д — наружный диаметр, условный проход — внутренний диаметр, И еще один важный момент: указана масса обычных стального проката, оцинкованные на 3% тяжелее.

Таблица веса профилированной трубы квадратного сечения

Как высчитать площадь поперечного сечения

Как рассчитать объем воды в трубопроводе

При организации системы отопления бывает нужен такой параметр, как объем воды, которая поместится в трубе. Это необходимо при расчете количества теплоносителя в системе. Для данного случая нужна формула объема цилиндра.

Формула расчета объема воды в трубе

Тут есть два пути: сначала высчитать площадь сечения (описано выше) и ее умножить на длину трубопровода. Если считать все по формуле, нужен будет внутренний радиус и общая длинна трубопровода. Рассчитаем сколько воды поместится в системе из 32 миллиметровых труб длиной 30 метров.

Источник

Ультразвуковые толщиномеры 64 товара

Ультразвуковые толщиномеры применяют для контроля толщины металлических и неметаллических изделий. Подразделяются на толщиномеры общего применения — самые распространенные для всех отраслей промышленности, прецизионные — для получения высокоточных результатов измерений толщины любых материалов, и коррозионные — для определения остаточной толщины изделий из материалов, подверженных воздействию коррозии. Читать дальше.

Типы толщиномеров

Компания «Неразрушающий Контроль» предлагает широкий ассортимент толщиномеров зарубежного и российского производства.

Контроль толщины является одним из обязательных технологических этапов производства металлоконструкций, труб, фольги, полиэтиленовых пленок, а также при нанесении покрытий. Для контроля толщины используют толщиномеры – приборы, измеряющие толщину при одностороннем доступе к объекту контроля без нарушения его целостности.

Существуют три типа толщиномеров: магнитные, вихретоковые и ультразвуковые. Основное отличие между этими типами – физический принцип, на котором основана работа толщиномера.

Ультразвуковые толщиномеры

Принцип действия ультразвуковых толщиномеров заключается в контроле распространения ультразвуковых волн в объекте контроля. Ультразвуковые толщиномеры решают много задач и могут за короткий промежуток времени (не более 2-3 секунд) провести контроль толщины и металла, и покрытия. Их используют при контроле толщины резины, стенок труб, металлопроката и лакокрасочных покрытий. Преимущества ультразвуковых толщиномеров: широкий диапазон контроля толщины, высокая производительность, низкая погрешность, компактность и невысокая цена (в сравнении с другими типами толщиномеров). Из-за этих факторов многие предприятия останавливают свой выбор на ультразвуковых толщиномерах.

Магнитные толщиномеры

Принцип действия магнитного толщиномера основан на эффекте Холла – при помещении объекта в магнитное поле в нем возникает разность потенциалов. Магнитные толщиномеры используют для измерения толщины стеклянных, пластиковых и алюминиевых емкостей, упаковочных материалов, композитных деталей, автомобильных панелей и немагнитных покрытий. Данные толщиномеры подразделяют на магнитоотрывные (для измерения силы отрыва магнита от объекта контроля) и индукционные (для определения изменения магнитного сопротивления). Магнитные толщиномеры отличаются широким диапазоном измерений, высокой производительностью контроля и относительно низкой погрешностью измерений (2-3%).

Вихретоковые толщиномеры

Принцип действия основан на возбуждении вихревых токов в объекте контроля и последующей регистрации изменений поля этих токов, которые обусловлены изменением толщины. Вихретоковые толщиномеры используют для измерения толщины диэлектриков. Они позволяют контролировать толщину резиновых изделий, пластмасс, стекла и покрытий, нанесенных на какое-либо металлическое основание. Преимуществом вихретоковых толщиномеров является незначительное влияние на точность и результаты измерения шероховатости изделия.

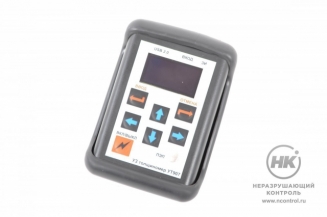

Ультразвуковые толщиномеры общего применения

Ультразвуковые толщиномеры общего применения используют при контроле трубопроводов, котлов, резервуаров, сосудов под давлением и прочих объектов промышленности. Это портативные приборы, простые в использовании и обслуживании.

Булат. Серия приборов для измерения толщины металлических и неметаллических материалов в процессе их эксплуатации или после изготовления. Толщиномер Булат-2 обладает возможностью измерения толщины изделий под защитными покрытиями (при использовании преобразователей ТМК). Диапазон измеряемых толщин зависит от материала и используемых преобразователей. Все приборы серии портативные и имеют сертификат Росстандарта.

ТУЗ-2 для контроля толщины изделий из металлов, включая изделия, к которым имеется доступ только с одной стороны. Толщиномер ультразвуковой ТУЗ-2 проводит измерение толщины стенок трубопроводов, котлов, сосудов давления и других опасных промышленных объектов. Возможно определение степени коррозионного износа изделия по остаточной толщине.

А1209. Ультразвуковой толщиномер для измерения толщины стенок труб, сосудов, литья, обшивок судов, листового проката, котлов и изделий из черного и цветного металла. А1209 имеет уникальную систему автоматической адаптации к кривизне и шероховатости изделий. Прибор используют для измерения стенок узких корродированных труб и плоских изделий с гладкой поверхностью. Толщиномер рассчитан на использование раздельно-совмещённых преобразователей с частотами от 1,8 до 10 МГц. Базовая комплектация включает преобразователь на 5 МГц.

Серия DM5. Компактные легкие модели в прочном корпусе и массой 223г. В базовую версию входит ЖК-дисплей с подсветкой и набором функций: Min/Max охват, сигнализация, построение В-развертки, дифференциальный режим измерения. Толщиномер DM5E имеет режим измерения DUAL MULTI, который используют при измерении толщины изделий металла через покрытие. Модель DM5E DL имеет встроенную память с объемом до 50000 измерений. Возможен перенос файлов в ПК через коммуникативный порт Mini USB.

DMS-2. Цифровой толщиномер с возможностью совмещения измерений толщины и наблюдения последовательностей эхо-сигналов. DMS-2 используют при измерениях толщины стенки на корродированных изделиях, при высоких температурах и при работе со слоистыми материалами.

PocketMIKE. Толщиномер, в котором электронный блок и преобразователь объединены в единое устройство, как и А1207. Прибор имеет функцию автоматической установки нуля. Степень защиты IP67.

Серия T-Mike. Проводит калибровку по одной или двум точкам. Прибор применяют для быстрого сканирования с возможностью получения данных о минимальной толщине. Дифференциальный режим измерений. Память на 40000 замеров. Режим измерения «через слой краски».

T-Scope III. Возможность отображения формы сигнала. Экран с A-Scan-разверткой отображает амплитуду и форму ультразвукового сигнала. Прибор проводит измерения сильно корродированных объектов (через слой покрытия). Память на 2000 результатов измерений.

UT-301. Портативный ультразвуковой толщиномер для контроля стенок труб, сосудов и котлов в диапазоне от 0,5 мм до 300 мм, а также для измерения скорости ультразвуковых колебаний. Прибор применяют для контроля изделий с малым радиусом кривизны и с грубыми корродированными поверхностями. Возможно запоминание калибровки преобразователя. Диапазон изменения: от 0,5 мм до 300 мм.

38 DL plus для измерения утонения стенок корродированных труб. Герметичный корпус, степень пылевлагозащиты соответствует IP67. В зависимости от материала и датчика диапазон толщин составляет от 0.08 до 635 мм. Толщиномер подходит для контроля поверхностей, нагретых до +500 о С и прошел испытания на устойчивость к ударам.

45MG. Ультразвуковой толщиномер для измерения толщины металлов, пластмасс, композитных материалов, стекла, керамики и других материалов. Прибор также используют для проведения коррозионного мониторинга. Подходит для контроля поверхностей, нагретых до +500 о С. В зависимости от материала и датчика диапазон толщин составляет от 0.08 до 635 мм. Степень пылевлагозащиты соответствует IP67.

Серия DMS GO для проведения контроля объектов нефтегазовой и энергетической отрасли. Приборы серии применяют для контроля материалов с покрытием и без покрытия. Степень защиты IP67. Подходят для контроля поверхностей, нагретых до +540 о С.

Ультразвуковой измеритель BoltMike напряжения и усилия зажима резьбовых соединений в ударопрочном пластиковом корпусе. Диапазон контролируемых длин болтов от 19 до 6350 мм. Время непрерывной работы от батарей типа АА до 40 часов.

Ультразвуковой прибор Bondtracer для определения летной пригодности самолета. Это упрощенный прибор для персонала, не имеющего специальной подготовки по проведению неразрушающего контроля. Степень защиты IP 54. Продолжительность работы от батарей типа АА до 8 часов.

Прецизионные толщиномеры

Прецизионные толщиномеры используются для измерения толщины пластмассовых изделий, выполненных методом штамповки или пневмораздува, металлических обрабатываемых изделий или отливок, стенок стеклянных бутылок, колб и резиновых труб, пластмассовых оболочек кабелей, многослойных изделий из стекловолокна и композитов, а также керамических изделий. Точность зависит от состояния материала и подготовки поверхности. В среднем она составляет ± 0,025 мм.

Прецизионный толщиномер СL 400 для ручного контактного измерения толщины изделий из металлов и сплавов. Отличается высокой точностью калибровки с последующей установкой допусков для сигнализации. Диапазон измерения толщины от 0,13 до 762 мм. В зависимости от задач контроля толщиномер комплектуется набором ультразвуковых преобразователей различных типов (совмещенных, раздельно-совмещенных, диалоговых и пр.). У прибора есть опция автоматического распознавания типа преобразователя и автоматической установки нуля в нем.

Универсальный прецизионный толщиномер УДТ-40 с А-сканом. Исключает удвоение показаний и позволяет наблюдать профиль дна изделия. Толщиномер имеет встроенные контуры согласования.

Коррозионные толщиномеры

Коррозионные толщиномеры используют для измерения остаточной толщины стенок металлических труб, резервуаров или баллонов, подверженных коррозии с внутренней стороны. В приборах специальные методы обработки эхосигналов, обеспечивающие измерения минимальной остаточной толщины стенок объектов контроля, имеющих неровные внутренние поверхности.

Легкий толщиномер Krautkramer DM4 (E, DL) для измерения толщины стенок оборудования, различных конструкций и объектов, подвергающихся коррозии. DM4 позволяет провести быструю калибровку при очень легком управлении. Автоматическая коррекция траектории звука обеспечивает линейность измерений в широком диапазоне толщин. Очень удобны для оценки точечной коррозии.

Электромагнитно-акустические толщиномеры

Электромагнитно-акустические толщиномеры сочетают в себе принципы действия магнитных и ультразвуковых приборов. Особенность таких толщиномеров в измерении при сухом контакте с поверхностью, без использования контактной жидкости.

Электромагнитно-акустический толщиномер A1270 для контроля изделий из алюминия, алюминиевых сплавов и сталей без использования контактных жидкостей. A1270 позволяет работать с зазором или через покрытие, а также оценивать степень анизотропии проката. Толщиномер обеспечивает связь с компьютером через USB-порт и запоминает 19800 результатов измерений.

Продажа и доставка ультразвуковых толщиномеров

Консультанты отдела продаж помогут в выборе прибора, подходящего для ваших задач и объектов контроля.

Доставим во все города России, а также в страны СНГ и Таможенного Союза (Казахстан, Белоруссия, Украина, Таджикистан, Республика Молдавия, Кыргызстан).

Источник

Как выбрать толщиномер: виды и характеристики

Содержание:

Только представьте, что количество аварий за год на нефтяных трубопроводах в нашей стране в среднем составляет 20 тысяч. Число прорывов газовых, водопроводных и канализационных труб намного больше. 70% всех аварий случается по причине возникновения ржавчины или трещин.

Эта цифра могла быть меньше, если бы диагностика производилась своевременно и с использованием точных измерительных инструментов, например, толщиномеров, которые помогают определить, где находится изношенный участок трубы, требующий укрепления или замены, проверить исправность системы газо- и водоснабжения в зданиях. С помощью этого прибора также проверяется отопительная техника. Если радиаторы стали плохо нагреваться, причиной может являться образовавшаяся в них накипь. Визуально ее наличие определить невозможно, но стоит применить толщиномер, и он незамедлительно покажет величину слоя. Если измерения будут превышать норму, нужно сделать профилактическую чистку. Если на внутренней стороне образуется ржавчина и металл истончается, то при перепадах температур радиаторы попросту лопаются. И эти процессы также можно зафиксировать с помощью толщиномера, а затем вовремя принять предупредительные меры.

Данные измерительные приборы с успехом используются и во многих других сферах – на производстве, в автосервисах, при строительстве.

Виды толщиномеров

На предприятиях для проверки готовых изделий и материалов (резины или текстиля) нужно стационарное оборудование. Диапазон измерений у таких толщиномеров составляет до 13 см. Они выдают максимально точные данные с незначительной погрешностью (0, 001 мм). Так как их используют ежедневно для проверки продукции серийного производства, память таких устройств рассчитана на сохранение большого количества данных — 10 000 результатов и более.

В нашем магазине представлены портативные толщиномеры, которые работают на основе магнитной индукции и вихревого тока. Они могут измерять толщину предметов не только из черных металлов (сталь, чугун, железо), но и цветных (алюминий, медь).

Интересный факт: черные металлы использовались при изготовлении автомобилей до 1998 г., теперь для изготовления деталей для машин применяют цветные, которые относятся к немагнитным.

Толщиномеры с электромагнитным принципом работы подходят для диагностики изделий из черных металлов. Встроенный магнит притягивает металл с определенной силой (в зависимости от состава). Поскольку прослойка из полимера представляет собой препятствие, расстояние от металла до датчика увеличивается, а сила притяжения уменьшается. Что и фиксирует датчик. В зависимости от этого определяется расстояние от металла до устройства.

Толщиномером, работающим на основе вихревого тока, следует воспользоваться при измерении параметров изделий из цветных металлов. Встроенная катушка при включении образует электромагнитное поле. При поднесении к поверхности метал «подхватывает» его импульс. На силовое воздействие поля реагирует датчик. Чем ближе металл к устройству, тем сильнее сигнал. Слой краски уменьшает этот импульс, следовательно, чем больше ее на поверхности, тем слабее сигнал.

Совет: при замере покрытия на автомобиле разница данных, например, на капоте и на дверях, может составлять до 20 микрон. И это не дефект! Такое случается, потому что краска постепенно стекает. Для диагностирования дефекта разница в измерениях должна составлять не менее 100-150 микрон.

Более подробная информация о толщиномерах из нашего каталога представлена в таблице. С ее помощью Вам будет легче подобрать подходящий.

Особенности технических характеристик

Практически все (портативные и стационарные) толщиномеры исправно работают при температуре до 30 или 40 °C, а некоторые и при высокой влажности, поэтому даже в дождь или снег диагностику можно продолжать, что позволит быстрее выполнить задание.

Значительно удобнее производить измерения, когда можно сохранять данные в памяти и их не нужно запоминать или записывать в блокнот – достаточно перенести информацию с памяти устройства в компьютер и в любой нужный момент ею можно будет воспользоваться.

Для сотрудников коммунальных служб, которым приходится делать замеры постоянно, а также для рядовых покупателей, которые любят работать с комфортом, стоит обратить внимание на форму. Если важно, чтобы инструмент был компактным, лучше выбирать моноблок, когда на первом месте стоит удобство — стоит присмотреться к толщиномерам в форме пистолета. Отметим, что у таких немного больше дисплей, чем у других представленных вариантов, поэтому на экране показания хорошо различимы. Очень важно наличие подсветки, с помощью которой показания хорошо видны даже в темное время суток или в плохо освещенном помещении.

Ультразвуковые толщиномеры

Эти приборы универсальны, потому что с их помощью можно измерять толщину покрытия из любого материала (дерева, бетона, керамики, а также железа, алюминия, меди, резины) и на любой поверхности. Для этого необходимо направить на материал ультразвуковую волну. Если объект измерений не имеет покрытия, она проходит с одной скоростью, а если на нем есть дополнительный слой — с другой. Ориентируясь на эту разницу, определяется толщина нанесенного покрытия. Это может быть порошковая или акриловая краска, пластмасса, стекло, резина, оксидные и фосфатные пленки.

Ультразвуковые толщиномеры сверхточные, поэтому погрешность их измерений минимальна (не больше 1%) и цена, соответственно, значительно выше. Они используются для проверки качества покраски кровельного материла, толщины деревянного пола или оконных стекол.

Покупая толщиномер, вы получаете точные данные о параметрах любого интересующего вас объекта – будь то отопительный котел, образование накипи на стенках которого необходимо контролировать и вовремя устранять, или покрытие автомобиля, от качества которого зависит внешний вид и устойчивость к неблагоприятному воздействию окружающей среды и коррозионным процессам, или различные металлические конструкции. Просто выберите подходящий толщиномер из каталога, сделайте заказ и после получения вы сразу же сможете использовать его – все устройства поставляются в полной комплектации, необходимой для работы.
