Чем изолировать спираль паяльника
Слюда для паяльника – особенности работы
Слюда для паяльника используется в качестве изоляции в инструментах. Она не позволяет нагреваться ручке инструмента и не проводит ток. Это комплекс минералов, свойства которого отлично подходят для данной сферы применения. Благодаря тому, что данный материал в определенных условиях становится пластичным, из него делаются трубки, которые и служат изолятором для паяльников.
Слюда является относительно недорогим и доступным материалом, так что ее часто используют даже при самостоятельном изготовлении инструмента. Здесь нужно обеспечить нормальные условия, чтобы слюда стала более податливой, так как в обыкновенном состоянии она твердая и хрупкая. В заводских моделях паяльников, где используются слюдяные трубки, все отлично подобрано по толщине и форме, так что сложности в работе не возникает. Иногда вместо трубок рациональнее использовать тонкие пластинки, которыми обкладывается поверхность инструмента. Все это зависит от особенностей конструкции и наличия материала.
Слюда для паяльника со спиралью
Зачем нужна слюда для паяльника?
Слюда обладает высоким удельным сопротивлением и стойка к коррозии. Благодаря этому она отлично подходит в качестве изолятора. Эти свойства обеспечивают ей широкое применение в электротехнике, поэтому ее можно найти в различных видах. Это могут быть трубки, листы, пластины и прочие формы.
При самостоятельном ремонте или изготовлении инструмента, когда нужна перемотка паяльника и прочие процедуры, слюда становится отличным вариантом, который доступен каждому. Мало у кого возникают сложности с тем, где взять слюду для паяльника. Во многих специализированных магазинах есть много вариантов для покупки.
Особенности работы со слюдой для паяльника
Особенности работы с данном материалом зачастую заключаются в том, что необходимо свернуть слюду в нужную форму. Для этого требуется предварительная подготовка, так как минералы могут крошиться, после чего их уже невозможно будет использовать по прямому назначению.
Чтобы избежать главной проблемы при работе с материалом, крошением слюды, необходимо прокалить материал. Разогревать материал нужно до светло-желтого цвета, после чего дать остыть.
Остыть слюда должна сама. Не стоит использовать дополнительные методы охлаждения, которые бы позволили ускорить процесс.»
Многие мастера сталкиваются с тем, что следуя по инструкции у них ничего не выходит. Слюда может крошиться даже после прокаливания. Здесь стоит набраться опыта и подбирать свою технологию прокаливания, чтобы добиться нужного материала. Все зависит от конкретного материала и правильно подобранной температуры. Если не получается добиться нужного результата, то стоит уменьшать или увеличивать время прокаливания, подобрать новую слюду и так далее. Если совсем ничего не получается и скрутить или размягчить материал не удается, то нужно искать альтернативные методы.
Одним из таких методов является наклеивание пластин на широкий скотч. Плотно выложенный слой материала обматывается вокруг нагревательного элемента паяльника. Естественно, что после первого включения и разогрева скотч будет плавиться и выгорать, но слюда останется на месте. Первое включение нужно делать в хорошо проветриваемом помещении, так как будет неприятный запах от плавящегося скотча.
Некоторые советуют размягчить материал в растворе аммиака. При замачивании материал действительно может стать более мягким через некоторое время. Но здесь проявляется серьезный недостаток в виде ломкости. Далее сложно работать с таким материалом, когда он начинает трескаться и осыпаться.
Многие люди ищут способ, как скрутить слюду в трубку, чтобы их самодельные образцы соответствовали покупным вариантам, где трубки делаются на заводе.
Скручивание слюды для паяльника
Для этого подыскиваются методы, как размягчить слюду, чтобы она стала податливой и не крошилась. На практике это очень сложный вариант, который даже самые опытные мастера не решаются доводить до исполнения аналогично заводскому.
Дело в том, что при промышленном изготовлении паяльников не подыскиваются методики, как согнуть слюду и сделать из минерала трубку. Там используется специальный материал, в который входят чешуйки слюды. Эти чешуйки смешаны со специальным невысыхающим наполнителем. Данный материал прокатывается в листы. Это обеспечивает необходимые свойства для изолятора и нужные характеристики для сворачивания. После того как данный состав нагревается, его наполнитель попросту испаряется. Трубка приобретает нужную прочность и не крошится. Поэтому, вместо поиска вариантов, как сделать слюду мягкой, стоит просто подыскать такой материал. С ним скрутка происходит намного проще.
Чем заменить слюду?
В большинстве случаев мастера стараются подобрать альтернативу, чтобы не сталкиваться со сложностями работы со слюдой. Это вполне разумно, так как встречается масса доступных вариантов, которые могут своими свойствами заменить ее. К альтернативам относят:
Нити для замены слюды
Таким образом, можно сделать вывод, что всегда есть чем заменить слюду для паяльника, если работа ведется в домашних условиях. В промышленности не зря используют именно слюду для создания изолирующих трубок, так как ее свойства лучше подходят для паяльников. При массовом изготовлении не составляет труда подобрать нужные материалы, свойства которых бы подходили для конкретных моделей, тогда как при самостоятельном ремонте не всегда есть возможность подобрать подходящий материал.
Заключение
Слюда очень распространенный в этой сфере материал. Не всем удается с ней нормально работать, так как хрупкость и проблемы со сворачиванием в трубку порой оказываются непреодолимыми. Некоторые люди все же находят способы, как правильно замочить ее или прокалить, но большинство предпочитают выбрать аналоги, свойства которых также подойдут для дальнейшей эксплуатации изделий.
Ремонт паяльника
Наиболее часто встречающиеся повреждения в паяльнике — перегорание обмотки и пробой обмотки или одного из проводов на корпус.
Первое из них вообще лишает возможности пользоваться паяльником, второе создает опасность поражения током, особенно при работе с заземленной аппаратурой или в сыром помещении. Любое из этих повреждений должно быть немедленно устранено, для чего требуется разобрать паяльник и перемотать его обмотку.
В некоторых случаях неисправный нагревательный элемент паяльника удается заменить остеклованным проволочным резистором, сопротивление которого следует подбирать в зависимости от напряжения сети и мощности паяльника в пределах 300—800 ом. Остеклованный резистор надевают на медный стержень исправляемого паяльника, после чего паяльник можно сразу включать в сеть. Вообще же при перемотке паяльника возникает ряд трудностей. Тонкие пластинки слюды при попытке обернуть ими медный стержень паяльника обычно ломаются и крошатся. Чтобы избежать этого, слюду рекомендуется два-три раза нагреть в пламени докрасна, а затем охладить на воздухе. Слюда после этого станет мягкой и будет хорошо гнуться, плотно прилегая к стержню паяльника.
Если пластинка слюды раскрошилась, а другой пластинки нет, то для изоляции можно использовать мелкие куски из старых электронагревательных приборов. Так как обернуть такими кусками стержень паяльника обычным способом невозможно, то их укладывают в виде слоя соответствующей толщины на лист тонкой бумаги или кальки. Бумагу или кальку следует вырезать в виде ленты, а слюду к бумаге можно слегка приклеить силикатным клеем. Затем слюда вместе с бумагой укладывается на стержень, и бумажная лента закрепляется на стержне клеем. Далее производится намотка и сборка паяльника обычным способом. При включении паяльника в сеть бумага сгорит и намотка несколько ослабнет. Поэтому при перемотке следует применять возможно более тонкую бумагу и достаточно туго натягивать провод.
Нагревательную обмотку паяльника можно изолировать от медного стержня жидким стеклом (силикатный или конторский клей). Медный стержень следует покрыть жидким стеклом и хорошо высушить при температуре 50—60 °С, но еще лучшие результаты получаются, если стержень покрыт тестом, составленным из жидкого стекла, талька, мела (зубного порошка) или асбестовой крошки. Тесто должно быть густоты сметаны; им обмазывается стержень паяльника и высушивается. Намотка провода производится поверх этого слоя.
Силикатный клей можно наносить на стержень паяльника и другим способом. Слой силикатного клея в этом случае прокаливают на некоптящем пламени до получения огнеупорной пены, излишки которой снимают. Для повышения надежности изоляции слоя эту операцию следует повторить несколько раз. Затем обычным способом производят намотку, поверх которой снова наносят слой клея и опять прокаливают его таким образом на некоптящем пламени (прокаливать клей, включив обмотку в электросеть, нельзя, так как клей
в сыром состоянии обладает проводимостью). После прокаливания нагревательный элемент обматывают асбестовым шнуром и закрывают кожухом.
В электропаяльнике для изоляции обмотки в ряде случаев можно применять огнеупорную глину, смешанную с измельченным асбестом. Эту смесь на поверхность медного стержня паяльника надо наносить тонким ровным слоем и затем хорошо просушивать. Поверх слоя глины наматывают проволоку, которую сверху опять прикрывают тонким слоем глины. Покрытая глиной обмотка паяльника меньше окисляется и поэтому служит гораздо дольше, чем открытая обмотка. Как только просохнет верхний слой глины, паяльник можно собрать, включить в сеть и сразу же приступить к пайке. Вместо слюды и асбеста, которым намотка обычно покрывается сверху, можно в крайнем случае применить обычную глину. Стержень паяльника обмазывают слоем глины толщиной 1—2 мм, после чего глину сушат. Затем на этот слой глины наматывают первый слой намотки, после чего намотку еще раз покрывают глиной, сушат и продолжают намотку. Поверх последнего слоя еще раз наносят слой глины, заполняя ею остающееся свободное пространство. Нагревательную обмотку паяльника чаше всего наматывают виток к витку либо с некоторым принудительным шагом. Длину провода для обмотки можно определить по табл. 2.
Нагревательные обмотки электрических паяльников
ние, в
При перемотке перегоревшего электропаяльника нагревающий провод можно также свивать в спираль. Для этого с помощью дрели на вязальную спицу или кусок гладкого жесткого провода диаметром 1—1,5 мм и длиной около 300 мм наматывают спираль из нихромового провода диаметром 0,2 мм. При напряжении сети 127 в длина спирали должна быть около 250 мм. После намотки спираль нужно немного растянуть так, чтобы между ее витками получились одинаковые просветы шириной 0,3—0,5 мм. Если просветы будут неодинаковыми, то некоторые участки спирали будут перегреваться, и она быстро перегорит. Обернув медный стержень паяльника слюдой, наматывают на него спираль, сложенную вместе с асбестовым шнуром (намотка с принудительным шагом).
Снаружи спираль изолируют асбестом. Для низковольтных паяльников вместо проволоки из специальных сплавов Э (нихром, никелин и т. п.) можно использовать стальную проволоку (например, применить жилу от стального троса). Такую жилу следует предварительно отжечь, после чего проволока становится мягкой и легко наматывается на паяльник; длину обмотки подбирают по свечению проволоки, которое должно быть темно-вишневого цвета. Вся обмотка низковольтного паяльника обычно укладывается в один слой. Такой паяльник прост в изготовлении и долговечен.
Евгений Николаевич Кузьмин. Советы радиолюбителям
Чем изолировать спираль паяльника
проще огурца. взять подогреватель из разбитой радиолампы ( размером побольше)
в соответствующем оформлении поимете паяльник на шесть вольт
в качестве изоляции вроде рекомендовали силикатный ( канцелярскй)клей
после прожаривания он превращается в теплостойкую пену
( только сразу в розетку не стоит. в сыром виде он неплохо ток проводит)
Зарегистрируйтесь и получите два купона по 5$ каждый:https://jlcpcb.com/cwc
Morroc  | |||
Карма: 46 | |||
| |||
| Cahes |
| |
| ||
| gsmart | ||||
Карма: 101 |
| |||
| ||||
  | Страница 1 из 1 | [ Сообщений: 5 ] |
Часовой пояс: UTC + 3 часа
Кто сейчас на форуме
Сейчас этот форум просматривают: нет зарегистрированных пользователей и гости: 16
Ремонт паяльника
Как починить?
Какой выход? Пытаться восстановить термопредохранитель — неблагодарное и бесполезное дело. Даже если это получится, то не надолго и вскоре вам придётся опять паяльник разбирать для повторного ремонта.
Заменить на новый? Это в идеале! Но где же его взять такой то? Поэтому, остаётся метод надёжный, но радикальный. Убрать его из цепи!
Задача в следующем. Нужно отсоединить клемму предохранителя (на фото чёрный провод) от контакта тэна.
Отключаем клемму
Далее, на другой провод (на фото, провод голубого цвета) нужно закрепить новую клемму.
Можно конечно откусить от предохранителя и соединить с голубым чёрный провод с имеющейся клеммой, но это не лучший вариант, так как соединение со временем начнёт греться и к тому же его нужно заизолировать.
Но обычная изолента для этого не годится, потому как там сильный, естественный нагрев от тэна, она расплавится.
Лучше всего, обжать на голубом проводе новую клемму, в магазине электротоваров она стоит копейки. У меня были клеммы в изоляции, но я решил её снять так как не уверен, что она выдержит температуру. Лучше использовать те термоустойчивые кембрики, что и стояли на проводах.
Новая клемма
Подготавливаем провод и обжимаем на нём клемму, при отсутствии специальных для этого клещей, сделать это можно плоскогубцами, обжатие должно быть надёжным, провод не должен болтаться в клемме.
Готовим провод и клемму к обжатию
Готовый к подключению провод.
Провода подключены, можно собирать.
Ну что же, электрическая часть готова, осталось собрать всё в кучу и проверить.
Условия эксплуатации
Ремонт паяльника вряд ли потребуется, если соблюдать необходимые правила эксплуатации:
Важно! Правильный подбор параметров мощности не дает гарантию качества пайки
Устройство паяльника
Паяльник представляет собой стержень из красной меди, который нагревается спиралью из нихрома до температуры плавления припоя. Стержень паяльника делается из меди благодаря высокой ее теплопроводности. Ведь при пайке нужно быстро передать жалу паяльника от нагревательного элемента тепло. Конец стержня имеет клиновидную форму, является рабочей частью паяльника и называется жалом. Стержень вставляется в стальную трубку, обернутую слюдой или стеклотканью. На слюду намотана нихромовая проволока, которая служит нагревательным элементом.
Поверх нихрома намотан слой слюды или асбеста, служащий для снижения потерь тепла и электрической изоляции спирали из нихрома от металлического корпуса паяльника.
Концы нихромовой спирали соединены с медными проводниками электрического шнура с вилкой на конце. Для обеспечения надежности этого соединения концы нихромовой спирали согнуты и сложены вдвое, что снижает нагрев в месте соединения с медным проводом. В дополнение соединение обжато металлической пластинкой, лучше всего обжим делать из алюминиевой пластины, которая имеет высокую теплопроводность и будет эффективнее отводить тепло от места соединения. Для электрической изоляции на место соединения надевают трубки из термостойкого изоляционного материала, стеклоткани или слюды.
Медный стержень и нихромовая спираль закрывается металлическим корпусом, состоящим из двух половинок или сплошной трубки, как на фотографии. Корпус паяльника на трубке фиксируется накидными колечками. На трубку, для защиты руки человека от ожога, насаживается ручка из плохо провидящего тепло материала, дерева или термостойкой пластмассы.
При вставлении вилки паяльника в розетку электрический ток поступает на нихромовый нагревательный элемент, который нагревается и передает тепло медному стержню. Паяльник готов к пайке.
Маломощные транзисторы, диоды, резисторы, конденсаторы, микросхемы и тонкие провода паяют паяльником мощностью 12 Вт. Паяльники 40 и 60 Вт служат для пайки мощных и крупногабаритных радиодеталей, толстых проводов и небольших деталей. Для пайки крупных деталей, например, теплообменников газовой колонки, потребуется уже паяльник мощностью сто и более Вт.
Правила эксплуатации электроинструмента
На прилавках строительных магазинов можно встретить разные модели электропаяльников, которые работают от сети — от 12 до 220 Вт. Процесс выбора инструмента должны брать в расчёт безопасность работающих мастеров, напряжение в электросети на месте работ.
Внимание
В помещениях с повышенной влажностью, где обеспечено заземление, допустимо применять паяльники мощностью 36 Ватт, 25 Ватт и ниже. При этом необходимо заземлить корпус инструмента.. Если инструмент изготавливается самостоятельно, то для его правильной реконструкции потребуется тонкий провод
Он будет наматываться на спираль. Необходимая мощность — от 12 до 100 Вт, даже можно больше. Растекание материала по поверхности пластин будет происходить равномерно, если температура плавления превысит температуру в самом паяльнике
Если инструмент изготавливается самостоятельно, то для его правильной реконструкции потребуется тонкий провод. Он будет наматываться на спираль. Необходимая мощность — от 12 до 100 Вт, даже можно больше. Растекание материала по поверхности пластин будет происходить равномерно, если температура плавления превысит температуру в самом паяльнике.
Лужение без паяльника
Паяльник является удобным и простым в использовании бытовым прибором, который окажет помощь при необходимости соединения металлов, маленьких изделий между собой или спайки плат. Однако в ситуации отсутствия электричества или самого инструмента сразу возникает вопрос о том, как паять без паяльника в домашних условиях.
Для того чтобы качество запаивания, а также электрический контакт, были на должном уровне, необходимо провести лужение: нанести предварительно на поверхность металлов или деталей, которые будут запаяны, небольшой слой припоя.
При выполнении этой процедуры возможно обойтись без паяльника. Для хранения припоя понадобится какая-нибудь металлическая емкость. Вполне подойдет даже крышка из-под банки для кофе. Следует поместить в выбранную емкость канифоль и кусочки олова, но можно воспользоваться и припоем оловянно-свинцовым (ПОС-60). Как производится лужение проводов без паяльника:
Если необходимо произвести лужение плоского участка детали:
Если деталь стальная, то при ее лужении не задействуют канифоль. Сам процесс остается таким же, только с учетом использования паяльной кислоты, при помощи которой и обрабатывают участок.
Как закрепить провод при сломанном фиксаторе
Вот ещё подсказка как закрепит провод в корпусе при обломанном фиксаторе. См. фото ниже.
Обломанный фиксатор провода.
Идея в следующем, пластиковые хомуты туго затягиваем на кабеле. См. фото ниже.
Лишнее обрезаем, так что бы оставить на проводе достаточные для фиксации выступы.
Так провод будет прочно закреплён в собранном корпусе, к нему же, после сборки, изолентой можно зафиксировать и остальную часть, ту что в виде спирали.
Фиксатор кабеля из хомутов
Проверка показала, что всё полностью работоспособно.
Готово, можно пользоваться!
Надеюсь, кому то пригодится эта заметка о ремонте паяльника для полипропиленовых труб.
Дополнение
Читатели предоставили каталоги комплектующих и информацию о том, где можно разжиться запчастями. Каталогов два, отличаются производителем и годом выпуска.Один из читателей успешно заказал детали после прямых звонков на фирму.
С его слов работают только с Юр. лицами. За доставку до транспортной компании заплатил 800Р.
Адреса, пароли, явки!
Компания BATH POINT
Санкт-Петербург, ул. Будапештская д. 11
Пошаговая инструкция
Самостоятельное изготовление или ремонт нагревательных приборов проводится с учетом расчета сопротивления нагревательного элемента или обмотки. Знание величин напряжения и сопротивления электроприбора позволяет вычислить его мощность, которую он потребляет. Сопротивление в обмотке паяльника мощностью в 60 Вт, питающегося от сети 36 В, должно достигать 22 Ом. Правильный подбор мощности и напряжения помогает избежать поломки и необходимости ремонта рассматриваемого устройства.
Схемы регуляторов температуры “жала” паяльника.
Затем требуется подобрать диаметр проволоки из нихрома, сопоставимый с размерами обмотки. Обмотку спирали с сопротивлением 806 Ом выполняют с помощью 5, 75 м проволоки диаметром в 0,1 мм (величина сопротивления делится на 140) или 25,4 м проволоки – в 0,2 мм. Витки необходимо укладывать вплотную. Поверхность проволоки из нихрома будет окисляться при накаливании, создавая изолирующую поверхность. Намотанный слой, не помещающийся в первый ряд, покрывают слюдой. Наматывают второй ряд. Качественная сборка позволяет длительное время эксплуатировать инструмент без поломок и ремонта.
Тепло- и электроизоляцию в обмотке обеспечивает покрытие из стеклоткани, слюды или асбеста. Преимущество асбеста перед иными составами заключается в том, что его можно размачивать водой, создавая требуемую форму, а после высыхания материал обладает достаточно высокой прочностью.
Восстановить его работоспособность помогает несложный ремонт. Чтобы отремонтировать паяльник, потребуются следующие инструменты:
Ремонт электрического паяльника проводится в несколько этапов. Предварительно подготавливается керамический резистор 1-1,5 Ом. В его центральной части расположено отверстие, которое позволяет пропустить стержень паяльника без дополнительного подгона.
Пошаговая инструкция, как отремонтировать самостоятельно
Ремонт паяльника начинается с расчёта сопротивления нагревательного элемента или обмотки. Величины напряжения и сопротивления электроприбора позволяют рассчитать его потребляемую мощность. Например, сопротивление в обмотке паяльника, имеющего мощность 60 Вт и питающегося от сети 36 В, должно быть равно или чуть больше 22 Ом.
Для ремонта необходимо подготовить следующие инструменты:
Предварительно подготавливается керамический резистор. Провода электропитания должны подходить к его основанию, чтобы проверять электронную мощность и отдачу тепла.
Под рукой нужно иметь проволоку из нихрома, её диаметр должен соответствовать параметрам обмотки. Витки укладывают вплотную. При накаливании поверхность проволоки из нихрома будет окисляться, создавать изолирующий слой. Намотанный слой, который по правилам не должен помещаться в первый ряд, покрывают слюдой и размещают во втором ряду.
Важно
Перед ремонтом паяльника желательно иметь под рукой его схему. Начертить её можно путём прочтения инструкции или по ходу разборки инструмента на составляющие части.
Как починить?
Чтобы выполнить ремонт электрического паяльника своими руками в домашних условиях, потребуется разобрать электроинструмент, при этом не важно, имеет он с пластиковую ручку или с деревянную. Нередко электропаяльник не паяет и не греет – так происходит, если испорчена вилка электропровода
В этом случае вилку придется заменить и поставить новую. Современные модели часто бывают оснащены неразборными моделями вилок, в таком случае ее просто обрезают и вместо нее устанавливают разборную модель.
В случае, когда внутри инструмента нарушен контакт сетевого электрошнура и нагревательного элемента, паяльник разбирают и проводят переподключение контакта шнура, удалив его небольшую старую часть. Если вышел из строя сам нагревательный элемент, то диагностировать такую поломку можно при помощи ампервольтметра, а при его отсутствии – путем исключения остальных вышеперечисленных вариантов неисправностей.
В случае необходимости замены нагревательного элемента выполняются следующие действия.
В процессе выполнения ремонта электрического паяльника могут оказаться полезными следующие рекомендации специалистов.
В процессе работы с электрическим паяльником во избежание появления неисправностей необходимо устранять воздействие механических нагрузок в области крепления к нагревателю электрошнура, а также беречь от повреждений сам шнур и его электровилку.
О том, как отремонтировать паяльник, смотрите в следующем видео.
Условия эксплуатации
На рынке представлены модели, подходящие для работы от сети с напряжением от 12 до 220 В. В процессе выбора инструмента учитываются необходимость обеспечения безопасности работающих с ним мастеров и напряжение в электросети на месте проведения работ.
В помещениях с высоким уровнем влажности и заземленными приборами допустимо использование паяльника с напряжением до 36 В и обязательным заземлением корпуса паяльника. Ремонт инструмента не понадобится, если соблюдать данные требования.
Устройство электрического паяльника.
При самостоятельном изготовлении паяльника для наматывания спирали используется тонкий провод. Напряжения питания и инструмента должны соответствовать друг другу. Мощность подобных агрегатов достигает от 12 до 100 Вт и выше, потому что обеспечить припою равномерное растекание по поверхности соединяемых элементов можно, если они будут прогреты сильнее температуры его плавления. Тепло от наконечника передается деталям при контакте, из-за этого температура жала снижается.
Недостаточная мощность нагревательной спирали или маленький диаметр стержня может препятствовать нагреванию жала до требуемой температуры, что не позволяет производить пайку. Мощными паяльниками можно соединять мелкие детали, но из-за размеров устройства доступ к спаиваемым элементам ограничен. Специалисты рекомендуют наматывать на жало провод из меди диаметром в 1 мм. Высокая мощность подобных устройств позволяет быстро прогревать элементы, а большинство небольших радиодеталей, транзисторов, диодов, микросхем не выдерживает температуру, превышающую 70° С. Время пайки сокращается до 3 секунд. Прежде чем починить рассматриваемое устройство, потребуется выяснить его конструктивные особенности.
Конструкция
Эксплуатация электропаяльников предусматривает знание их конструкций, чтобы в любой неожиданный момент быстро выявить повреждение и отремонтировать прибор. Он состоит из:
Стержень из меди является эффективным проводником тепла от нагревателя (нихромовой спирали) к жалу. Спираль накручена на стальную трубку, которая обернута слюдой или стеклотканью. Далее нихромовая обмотка закрывается изолятором (лучше всего асбестом), что предотвращает от теплопотерь и короткого замыкания.
Спираль нагревательная нихромовая
Для уменьшения нагрева в зоне скрепления с проводниками электрошнура концы спирали согнуты пополам, и место контакта дополнено обжимающей алюминиевой пластиной. Электроизоляция обеспечена надетыми в месте скрутки изоляционными трубками.
Стержень и нагреватель размещают в корпусе паяльника, на который насаживают деревянную или термопластиковую ручку с внутренним каналом для сетевого шнура.
Напряжение
Для соблюдения техники безопасности паяльник подбирается по сетевому напряжению от 12 до 220 В (всего 5 значений). Так, работы в легковом транспорте можно проводить паяльным инструментом на 12 В, грузовом – 24, воздушном – 27, во влажном помещении с обязательным заземлением электрооборудования – 36 В.
Инструмент на 12 В непросто переделать на 220 В – придется наматывать тонкую спираль большим количеством слоев, создающих определенные неудобства в работе с мелкими деталями.
Обратите внимание! При соответствии мощности сети и паяльника можно работать от переменного и постоянного напряжения. Такая возможность обусловлена нихромовым материалом нагревателя
В основном напряжение в паяльных приборах составляет 220 В. Чтобы в помещениях высокой влажности или запыленности не допустить поражение током, используют напряжение инструментов не более 42 В.
Частые причины поломок и способы их устранения
Прежде чем разбираться, как починить паяльник, стоит понять, что привело к его поломке. Одной из самых распространенных причин является обрыв электрической сети. На участке схемы может произойти разрыв, что приведет к утрате возможности разогрева инструмент. Проще всего, если разрыв цепи произошел на шнуре питания. Он больше всего подвержен деформации и не исключено, что рано или поздно провод переломится. В таком случае легче заменить полностью шнур, чем искать место разлома.
Обрыв нихромовой обмотки уже потребует более сложных процедур, хотя и это вполне возможно осуществить самостоятельно. Для начала нужно найти место обрыва. Это можно сделать при помощи мультиметра, но придется разобрать паяльник. Здесь учитывается сопротивление обмотке, зависящее от мощности инструмента. Его можно посмотреть на корпусе изделия.
Причины, почему перегорает спираль у паяльника, могут крыться следующем:
Как отремонтировать
Чтобы внезапное повреждение инструмента не причинило неудобств, каждый специалист или радиолюбитель должен уверенно владеть паяльником и уметь его починить, тем более что это несложно. Необходимо наличие обычного ампервольтметра, который диагностирует вид неисправности.
Ампервольтметр бытовой
Замена нагревателя на новый
В случае потери работоспособности нагревательного элемента нужно сделать следующее:
Обратите внимание! Наложив асбестовый изоляционный слой, нужно дождаться его высыхания и только тогда включить прибор в сеть

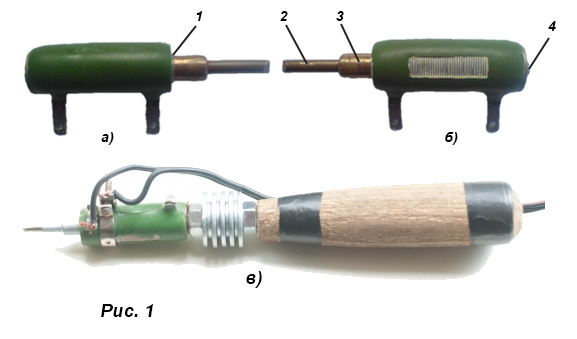

Замена нагревателя на резистор
Если поврежден сетевой шнур, то его следует заменить. Вышедшая из строя вилка электрошнура также подлежит замене. При этом отрезают сломанную вилку (обычно целиковую) и вместо нее устанавливают разборную.
Легко устраняется нарушенный контакт нагревателя с сетевым шнуром. Для этого нужно разобрать паяльник и восстановить соединение контактов.
При бережной работе с паяльником он долго не будет требовать ремонта. Если все-таки повреждение случилось, устранить его довольно просто: нужно знать схему устройства (она элементарная), основные правила электротехники и безопасности.
Причины и признаки поломки
Нередко пользователи замечают, что новый электропаяльник дымит, однако это не является поломкой. Дело в том, что при нагреве происходит окисление меди и образование оксидной пленки. Чтобы жало паяльника не дымило и хорошо набирало припой, его следует предварительно подготовить – то есть облудить.
Реальной и наиболее распространенной поломкой в электропаяльнике является выход из строя системы нагрева – нихромовой проволоки или керамического нагревателя. Такая проблема может проявить себя тем, что электропаяльник перестал нагреваться или напротив, перегревается.
Причиной отсутствия нагрева медного стержня паяльника могут стать:
Все эти проблемы легко диагностируются и устраняются в домашних условиях, поэтому не стоит спешить покупать новый инструмент – можно отремонтировать ваш старый.
В некоторых случаях, когда поломок в электроцепи у паяльника нет, причиной его плохой работы могут стать следующие обстоятельства.
Случается, что некорректная работа электропаяльника происходит по причине того, что в припое содержится слишком большое количество свинца, поэтому работать с ним нужно не перегревая паяльник, выбирая правильную мощность. Другим вариантом плохого нагрева стержня паяльника может стать неправильная форма жала. Наиболее эффективно нагревается стержень, если он имеет скошенный овальный срез.
