Особенности крепления ОСБ: назначение и область применения
Прежде, чем приступить к описанию особенностей работы с листами ОСБ, необходимо пояснить, что же представляет собой этот материал.
Плита ОСБ состоит из древесностружечного материала, склеенного полимером. Отсюда и названия: OSB — oriented strand board, ОСП – ориентированная стружечная плита, как перевод с английского, и ОСБ – транслитерация с английского. Последний вариант прочно прижился в современном русском языке. Технология разработана в период строительства сборных каркасных домов более 30 лет назад.
Способ изготовления: древесную крупноразмерную стружку обрабатывают клеевой смесью и укладывают во взаимно перпендикулярных направлениях, то есть внешний слой в продольном направлении, а внутренний – в поперечном. Затем полуфабрикат попадает под мощный термический пресс, здесь происходит затвердение клея. Так древесные отходы превращаются в материал с высокой прочностью и плотностью.
Плиты ОСБ применяются при:
Классификация плит ОСБ
Производители делят ОСБ на четыре основных класса, в основном по двум показателям – прочности и влагостойкости плиты.
Существуют стандартные размеры и толщины листов:
8910121518222530
Для разных вариантов работ — возведение крыши, облицовка мебели или стен – рекомендуется определенная толщина листа. Например, для кровли выбирают 22 или 25 мм, а для облицовки стен – достаточно 8 или даже 6 мм.
Общие правила монтажа ОСБ плит
Крепление ОСБ можно обобщить несколькими правилами:
Методы крепежа ОСБ при кровельных работах
Кровля – это многослойное покрытие. Устройство кровли всегда предполагает создание дополнительной решетчатой конструкции или каркаса. Обрешетка изготавливается из досок и брусьев.
ОСБ используют под мягкую кровлю. Существует два вида обрешетки: сплошная и разряженная. При сплошной обрешетке зазор составляет 1 см, разряженная подразумевает индивидуальный подход. Для кровельных работ вполне подойдет разряженная.
Крепить ОСБ к каркасу следует вдоль брусков, снизу — вверх. Каждая плита должна располагаться не менее, чем на двух брусках, и соединяться со следующим листом на подпорке. Между плитами необходимо оставить зазор не менее 2 мм, так как из-за влияния температур плиты могут расширяться.
Крепление ОСБ к обрешетке-каркасу осуществляется спиральными или кольцевыми гвоздями, разбег длины 45-75 мм. Минимальное расстояние от края плиты — 1 см. Шаг вбитых гвоздей по брусьям – 30 см, по поперечным балкам – 15 см.
Крепление ОСБ к потолку
Вертикальный или стеновой способ монтажа ОСБ
По законам физики, плита ОСБ в вертикальном положении может выдержать большую нагрузку, чем в горизонтальном. Это обусловлено направлением волокон, из которых склеен лист, и гравитацией.
Поэтому крепить ОСБ к деревянному каркасу лучше гвоздями, чем саморезами.
Монтаж плит на пол
Существует несколько вариантов для полов:
Самый простой вариант — монтаж на бетонные полы. В начале необходимо выполнить подготовительные работы:
Далее плиты раскладываются по бетонному полу, при необходимости делается подрезку.Потом наносится клей на шероховатую поверхность плиты зубчатым шпателем, а гладкая лицевая сторона будет видимой. После этого листы приклеиваются к бетону. В заключении остается запенить зазоры по всему периметру.
Можно укладывать плиту на дощатый пол. Следует предварительно его выровнять. Крепится ОСБ в этом случае саморезами.

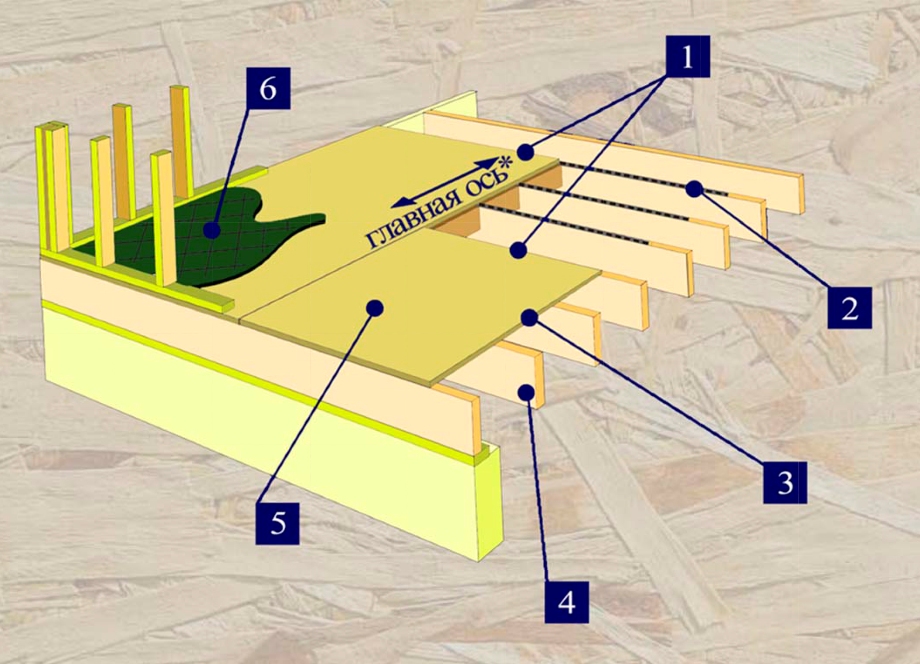

Основание пола выстилается лагами. В качестве лаг используется брус из хвойных сортов древесины. Чтобы конструкция не уступала по прочности стяжке, нужно учесть соотношение толщины плиты с шагом лаг. Для пола приемлема толщина 9 мм, соответственно шаг лаг должен быть не более 25 см, если 16мм, то шаг – 35-60 см. Далее листы раскладываются и закрепляются.
Виды саморезов и их расход при монтаже плит
Общие правила выбора саморезов для крепления ОСБ:
В заключение, собираясь работать с ОСБ, не забудьте позаботиться об экологичности данного материала. Как любой продукт, произведенный методом склеивания, плита имеет класс эмиссии, который говорит о содержании формальдегидов и смолах.
Существует несколько классов эмиссии:
Строительство крыши с использованием ОСБ листов
Стало весьма популярным применение ОСБ листов для изготовления кровельных сендвич-панелей, обустройства плоских скатов и во многих других случаях при строительстве крыши. Это позволяет строить быстро и легко, а разработанные технологии с применением ориентированно-стружечных плит, давно стали стандартами современного строительства.
С какой целью применяют OSB на крыше
У популярности применения ОСБ листов (они OSB и ОСП плиты) в роли элемента крыши есть причины:
Ориентированно-стружечная плита хорошо сочетается с материалами, которые создают на ней сплошной покров не требующий применения метизов. К ним относятся все виды мягкой кровли – мягкая черепица, гидроизол и рубероид, тентовые материалы, а также фальцевые покрытия.
Фантазия домостроителей не ограничивается только перечисленными конструкциями. На самом деле, это может быть любой вид покрытия, главное соблюдать технологию гидроизоляции и не позволять древесно-стружечной массе намокнуть. Но, опыт показывает, что с шифером, профнастилом, металочерепицей, оцинкованным железом и ондулином, ОСБ листы выступают в роли ветровой опоры. Это означает, что метизы должны проникать сквозь слой OSB и фиксироваться в стропилах или поверх набивается обрешётка и крепление осуществляется к ней. Иначе, со временем, саморезы и гвозди расшатываются, и резкий порыв ветра срывает покровные элементы.
Так же, OSB доска, подшитая ниже утепляющего слоя, создаст наклонную потолочную поверхность в мансарде. А обрезки и отходы от строительства с её применением, идут на изготовление тавровых стропил и несущих ферм.
Выбор ОСБ на крышу (толщина, размеры, классы)
Для использования на кровле подходит только OSB-3. В этом классе материала сбалансированы цена, прочность и влагостойкость. Ему соответствуют европейский стандарт ЕN-300 и американский R1 и R2.
Главное, на что следует обращать внимание при покупке – это наличие маркировки на всех листах в пачке, что бы недобросовестные производители не подсунули второй класс вместо третьего (по внешнему виду их не отличить). Вместо надписей на русском могут быть штампы латиницей, тогда следует искать текст: «Еxtеriоr Воnd», «Ехterior Tyре Вindеr» или R1, R2 (rооf – крыша).
Кроме этого, есть специализированные кровельные панели ОСП-3, которые конструктивно предназначены для подобных целей. Они имеют шероховатую поверхность, которая не скользит и обладает хорошей адгезией, а также, шпунтованные края, для удобного и качественного монтажа.
Все плиты, которые идут на изготовление скатов крыши должны иметь стандартный конструктивный размер (1250х2500). Такие габариты достаточно велики, чтобы быстро наращивать плоскость и, по-прежнему удобны — дают возможность переноски их поштучно одним человеком.
Подробнее о развновидностях и классификации ОСБ листов можно узнать в статье: ОСБ — виды, классы, характеристики и применение.
Оставшийся параметр – толщину листа, выбирают исходя из шага между стропилами, по таблице.
Однако, следует помнить, что в ней указаны наименьшие допустимые размеры для скатных крыш. На практике, 9 мм листы кровельщики не используют вообще – технология допускает начинать работы с 12 мм материалами. А показатели для плоских кровель следует увеличить до 18 мм. В нашей климатической зоне, такая необходимость продиктована дополнительными расчётами на снеговую нагрузку в зимний период.
Только тогда табличные показатели окажутся верны, если, на стропила набивать поперечную шаговую обрешётку.
Обустройство скатной поверхности с применением ОСП
Способов крепления ориентировано-стружечных плит всего два: непосредственно к стропилам и к дополнительной обрешётке. Оба варианта очень широко применяются на практике. Нельзя сказать, что какой-то из них лучше или хуже, но каждый способ оптимален для своих конкретных условий.
Крепление ОСБ на крыше непосредственно на стропила.
Этот вариант применяют при наличии мощных листов ОСБ, в домах чердачного типа, когда утепление крыши не производится.
Некоторые строители пытаются применить монтаж на стропила с использованием утеплителя из минеральной ваты и слоёв пароизоляции, без вентиляционного зазора. Со временем, подобная ошибка приводит к порче материалов из-за разрушения вследствии застаивания избыточной влаги.
Порядок производства работ по монтажу ОСБ на стропила:
2. Монтаж ведётся в сухую погоду, с перспективой закрытия древесины кровлей до дождей. Если, намечаются осадки, а работы ещё неоконченные, то понадобится защитный тент.
3. Продумывается безопасность — устраиваются временные полки для перемещения, закрепляются страховочные тросы для людей и фиксирующие пояса под инструмент.
4. Крепление лучше проводить гвоздями с ершёной насечкой, размером 70-100 мм (в зависимости от толщины материала). Применение гвоздей ускоряет процесс и делает соединение долговечней.
5. Нижние края скатов обшиваются прогонами, которым не так страшно намокание. Они обеспечивают ровный стартовый уступ для предотвращения соскальзывания плит.
6. Строительной маркировочной нитью намечаются поперечные контрольные линии на опорах по размерам имеющихся листов. Подшивку необходимо выполнять строго по разметке. О том как наносится разметка маркировочной нитью (она же отбойная) можно прочитать в статье: отбойная нить — разновидности и использование.
7. ОСБ панели располагают поперёк опор. Укладку начинают с середины ряда, с расчётом, что последние панели в ряду отрежутся наполовину. Отрезанные половинки подойдут для укладки следующего ряда, чтобы сместить стыки в ряду на следующую опору. Раскрой и обрезку выполняют на месте с помощью круговой пилы. Остатки материала с косым срезом не выбрасывают – они являются готовыми заготовками для верхнего ряда.
8. Между смежными листами оставляют компенсационный зазор в 3 мм.
9. Шаг забивания метизов: 15 см – на стыках, 30 см – на опорных стропилах, 10 см по краю крыши.
10. Для надёжности, между рядами ОСП листов устанавливаются дополнительные фиксаторы.
11. Если, угол наклона крыши большой, саморезами крепятся временные опорные бруски для ходьбы по ним.
12. В последнюю очередь подшивается область верхнего конька остатками полос материала.
Технология требует, чтобы шаг между стропилами был кратен размерам OSB. И листы при укладке должны сопрягаться между собой ровно посредине балок с нахлёстом на балку в 5 см (или более).
Наглядно с технологией подшивки на стропила можно ознакомиться в этом видео:
Крепление ОСБ на крыше к обрешётке.
Этот вариант применяют для создания вентиляционных зазоров, если требуется утеплять скат крыши или листы ориентированно-стружечной плиты (ОСП) слишком тонкие и требуется дополнительная опора.
Порядок производства работ по монтажу ОСБ через обрешетку:
2. С нижней стороны стропил пристреливается строительным степлером диффузионная гидроизоляция. Полосы плёнки следует крепить горизонтально, начиная с верхней. Стыки рулонных полос пароотводящей мембраны проклеиваются акриловым скотчем, с нахлёстом в 10-15 см. Аналогично, проходят скотчем весь периметр пароизоляционного слоя, прикрепляя плёнку к несущим деревянным конструкциям. Нужно обращать внимание на то, чтобы полотно правильной стороной было обращено внутрь, тогда плёнка будет эффективно блокировать влагу, попадающую из помещения в теплоизоляционный слой.
3. Минеральная утепляющая вата раскраивается на части, которые уплотнённо ложатся между несущими балками. Она должна распираться между стропилами и не проваливаться, а слой пароизоляции под ней, выполняет роль дополнительной фиксации. В дальнейшем, снизу будут пробиты контррейки, которые создадут дополнительную опору для теплоизоляции.
4. Сверху стропил настилается ещё один слой диффузионной трёхслойной мембраны (например, EURОТОР N35, RАNККА, ЮTAКOH), который обращён шероховатой стороной вверх. Он блокирует попадание внешней влаги (туман, роса, течи) и отводит лишние пары из утеплителя. Перехлёст проклеенных стыков, должен равняться 10-15 см и идти в правильной последовательности. Для этого, раскатку рулонов следует производить горизонтально и крепить полосы правильно, начиная с нижней. Первая нижняя полоса должна выступать за контур утеплителя на 15-20 см вниз.
5. Бруски и доски, из которых будет изготовлена обрешётка, обрабатываются антисептиком.
6. По поверхности пароизоляционной мембраны, строго над каждым стропилом, проклеивается уплотнительная лента.
7. Контробрешётка из брусков сечением 50х50 мм пробивается поверх стропил, по полосам уплотнительной ленты. Она создаст вентиляционный зазор в 5 см для отвода влаги, которая скапливается на гидроизоляционном слое. Для лучшей циркуляции воздуха, в брусках устраиваются разрывы, идущие в шахматном порядке.
8. На этом этапе можно начинать крепить ОСП листы, но, для дополнительного усиления опоры, желательно пробить дюймовую доску в качестве шаговой обрешётки. Максимальное расстояние между центрами досок принимается в 45 см, а если используется ОСБ 9 мм, то обрешётку крепят практически всплошную.
9. В конце настилают ориентированно-стружечную плиту, закрепляя её саморезами к доскам с обрешёткой.
На видео представлен монтаж ОСП на обрешётку:
Обустройство финишного кровельного покрытия
Для образования качественного, надёжного и долговечного кровельного покрытия, поверхность, образованную ОСП, чаще всего покрывают мягкой черепицей.
Другие виды кровельных материалов не так надёжны или применение их не является целесообразным в данных условиях.
Порядок выполнения работ:
2. Настилается гидроизоляционный ковёр. При больших углах наклона, свыше 18 градусов, допускается укладывать его только в местах перегиба: коньки, ендовы, нижняя и фронтонная граница крыши. Рулоны гидроизоляции имеют самоклеящийся слой, покрытый полиэтиленовой плёнкой. Для дополнительной фиксации используется битумная мастика и гвозди для толей.
3. Устилку производят горизонтальными полосами снизу-вверх, нижней границей укладки является карнизная планка (5 см от перегиба), перехлёст стыков между полосами в 10-15 сантиметров промазывают мастикой. Особое внимание уделяют конькам, ендовам, выходам труб и фронтонам.
4. Производят разметку крыши с устланным гидроизоляционным ковром. Это выполняют при помощи разметочной нити. Полученные линии будут служить ориентиром для укладки битумной черепицы.
5. Мягкая черепица настилается на битумный клей с дополнительным креплением на гвозди по верхней границе каждого элемента. Верхний элемент черепицы накрывает своими лепестками вбитые гвозди на нижнем.
6. Ряды черепицы ориентируют по разметке, начиная с 5 мм ниже края гидроизоляционного ковра, смещая каждый новый ряд на половину лепестка вверх.
7. Готовая крыша может быть оборудована аэраторами, для улучшения слоевой вентиляции.
В следующем ролике представлена вся технология от первого до последнего шага:
Черновое потолочное покрытие в мансарде
Для декоративной финишной отделки слои кровельного пирога покрывают изнутри плитами ОСП, толщиной 6-9 мм. Непосредственно на стропила подшивать листы нельзя, необходимо получить 5 сантиметровый вентиляционный зазор. Для этого, на несущие балки набивают контрбрусы 50х50 мм.
К полученной обрешётке на саморезы фиксируют ОСБ панели. Фиксацию выполняют с соблюдением правил монтажа ориентированно-стружечной плиты к потолкам с перспективой декоративной отделки в будущем.
О том как крепить ОСБ к потолку не только на монсарде, но и в других помещениях можно узнать в статье: как правильно крепить ОСБ листы к потолку.
Многие тысячи жилищ были обустроены кровлей по описываемой технологии. Опыт применения в несколько десятилетий показал, что данный метод является надёжным и испытанным на практике. При соблюдении технологии на всех этапах работ, полученное кровельное покрытие получается долговечным и функциональным.
Обшивка стен дома ОСБ плитой снаружи
Обшивка стен плитами OSB имеет место в каркасном строительстве, когда плита выступает конструкционным материалом и служит для усиления стен здания, или когда выступает в качестве фасадного материала бетонных, кирпичных или деревянных домов, что вызвано небольшой ценой и высокой прочностью и долговечностью материала. В этой статье мы рассмотрим вопрос: как крепить ОСБ плиты к стене с внешней её стороны.
Для обшивки наружных стен, необходимо использовать плиты с маркой OSB-3, специально изготовленные для среды с повышенной влажностью. О том как различаются виды ОСП листов можно узнать на странице: ОСП листы, их виды, характеристики, размеры.
При монтаже ОСБ плит к наружным стенам, обрешетку используются для следующих целей:
Крепление ОСБ плит к стене поверх утеплителя с использованием обрешётки
Крепление плиты к стене осуществляется с использованием обрешётки, которую делают из деревянного бруска, или металлического профиля. Технологии монтажа ОСБ плит на стену с деревянной обрешеткой и обрешёткой из металлического профиля принципиально не отличаются. При выборе бруска, желательно выбирать сухой, строганный брусок 40-50 мм, тогда его не вывернет и не поведёт после высыхания, что положительно скажется на ровности всей стены.
Для крепления бруска и профиля к стене используют специальные металлические пластинки (подвесы). Прежде чем крепить подвесы, необходимо начертить на стене вертикальные полосы, расстояние между которыми должно быть вдвое меньше ширины листа, что в последующем, обеспечит стык плит прямо посередине бруска или профиля и даст возможность закрепить плиту OSB по центру по всей её длине. После того как начерчены линии, вдоль них крепят подвесы с шагом 30-40 см.
После этого укладывают утеплитель и накрывают его мембраной, защищающей утеплитель от попадания влаги, после чего монтируется обрешётка.
Следует учесть, что снаружи здания пароизоляция не нужна, так как она предотвращает попадание влажного воздуха в утеплитель изнутри помещения, а с внешней стороны строения избыток влаги должен свободно выходить наружу.
После закрепления обрешётки можно приступать к монтажу OSB плит. Для обшивки стен чаще всего используется плита от 9 до 12 мм толщиной. Если поверх плиты не монтируется фасад, то плита должна быть влагостойкой. К обрешётке из деревянного бруса плиты OSB крепятся гвоздями длиной как минимум в 2,5 раза больше толщины листа ОСП. К обрешетке из металлического профиля — на саморезы по металлу длиной на 10-15 мм больше толщины ОСБ листа.
При таком монтаже обрешётка весит над утеплителем, и не создаёт мостиков холода в утеплителе между стеной и плитами ОСП. Благодаря такому решению достигается максимальная эффективность работы утеплителя. Кроме того, между брусьями обрешётки находится воздушный зазор, через который выводится влага из утеплителя, что также повышает его характеристики.
Крепление ОСБ плит к деревянному каркасу
При строительстве каркасных домов рекомендации по выбору листов такие же, как и при обшивке ранее возведенных стен. Отличие лишь когда листы выступают в роли элемента жесткости. В этом случае их толщина должна быть не менее 12 мм. Рекомендуемая толщина обычно 15-18 мм.
При монтаже стен с деревянным каркасом применяют два основных подхода: крепление листов ОСБ к каркасу через обрешётку и крепление листов ОСБ непосредственно к каркасу без обрешетки. Рассмотрим оба.
Как крепить плиты к каркасу с использованием обрешётки
Когда с внутренней стороны стены к каркасу крепятся прочные плиты, обеспечивающие хорошую жесткость конструкции стены, тогда снаружи между каркасом и ОСП плитой можно сделать обрешетку. Обрешётка образует воздушные полости для вентиляции утеплителя и снижает деформационные нагрузки от каркаса на ОСП плиту.
Между стойками каркаса укладывается утеплитель. Поверх стоек и утеплителя крепят ветро- и гидроизоялционную мембрану, легко пропускающую влагу. Далее крепится обрешетка и на неё ОСБ плиты.
При таком исполнение плиты можно оставить без отделки, можно покрасить их, заштукатурить или закрепить на них практически любой фасадный материал.
При креплении ОСБ плит без использования обрешётки достигается максимальная жесткость конструкции стены. В этом случае рекомендуется ветро- и гидрозащитную мембрану крепить за ОСБ плитой, далее монтировать обрешетку для создания вентзазора и на неё фасадный материал, например сайдинг, доски или декоративные панели. К деревянному каркасу плиты OSB крепятся на гвозди длиной как минимум 2,5 раза больше толщины листа ОСП.
Преимущество использования гвоздей перед саморезами при креплении ОСП с внешней стороны дома обосновано тем, что гвозди лучше переносят деформации OSB листов под атмосферными воздействиями.
Монтаж ОСБ на стены каркасного дома без обрешётки
Среди способов обеспечения каркасу жесткости оптимальными считаются три способа, которые можно комбинировать между собой:
Когда листы ОСБ монтируются к стойкам каркаса снаружи дома, то обрешётка между листами и стойками каркаса приводит к снижению жесткости почти в два раза. Поэтому для обеспечения максимальной прочности конструкции из неё исключают эту обрешетку. Без обрешетки пропадает вентзазор, поэтому рекомендуется такую обрешетку крепить поверх листов ОСБ. На OCБ крепят гидроветрозащитную паропроницаемую плёнку, далее обрешетку, и сверху любой подходящий фасадный материал: сайдинг, профнастил, дерево, фасадные панели и так далее.
Так, например, при строительстве каркасного дома по финской технологии «Платформа» между каркасом и лисами ОСБ нет обрешетки. Более подробно об этой технологии можно узнать в статье: строительство каркасного дома по технологии «Платформа».
Описанный выше вариант предпочтителен. Но есть и другие способы. Когда нужно чтобы закрепленные к стойкам листы ОСБ выполняли роль фасада, и на них сверху ни чего не монтируется, то вентиляционный зазор можно организовать между стойками каркаса. Для это пространство между стойками каркаса заполняется утеплителем не полностью. Оставляют 2-3 см для вентиляционного зазора между утеплителем и листами ОСБ. Гидроветрозащитную паропроницаемую пленку крепят к каркасу с помощью реек. Так чтобы эти рейки оставались между стойками — по двум сторонам к каждой стойке.
Компромиссным вариантом служит использование косой обрешетки. Она укладывается под углом 45 градусов. Это способствует повышению жесткости по сравнению с прямой обрешеткой. Для увеличения жесткости в качестве такой обрешетки лучше подходят доски толщиной 25 мм. Доска крепится к каждой стойке каркаса двумя гвоздями. В связи с повышенным расходом материалов и сложностью работ такой способ применяется крайне редко, поэтому нет статистической информации об эксплуатационных характеристиках построенных домов.
Крепление ОСБ плит к металлическому каркасу
Крепление осуществляется аналогично варианту с деревянным каркасом. При креплении плит непосредственно к металлическому каркасу используют саморезы по металлу длиной на 10-15 мм больше толщины ОСБ листа.
Общие правила монтажа ОСБ плит к стене
Не зависимо от выбранного способа крепления листов ОСБ есть общие правила, соблюдение которых обеспечит максимальную прочность, надёжность и долговечность конструкции обшивки.
Какой стороной крепить ОСБ листы
Все стороны ОСБ листов не отличаются по составу. Но есть отличия в поверхностях. Часто одна сторона гладкая, а другая шероховатая. В этом случае при монтаже плит на стены с внешней стороны здания листы лучше крепить гладкой стороной наружу. При такой ориентации дождевая вода не будет скапливаться в таких количествах в неровностях плиты. Вода способствует ускорению разрушения плиты. Защита листов от проникновения в них воды способствует увеличению их долговечность.
При монтаже плит на крыше под кровлей, в свою очередь, ОСБ листы рекомендуют располагать шероховатой стороной вверх для того, чтобы по ним было не скользко ходить во время работ по обустройству крыши.
При монтаже ОСБ плит в, защищенных от воздействия влаги, местах выбор их ориентации не оказывает существенного влияния на последующую эксплуатацию.
Защита стены от мышей, птиц и насекомых
В большинстве случаев монтажа OSB листов снаружи дома предусмотрен вентзазор. По нему движется воздух, который поступает снизу стены из окружающего пространства и выходит сверху обратно в атмосферу. Глухая заделка вентзазоров с какой-либо из сторон не допустима. Иначе вместо вензазора получается замкнутая воздушная полость.
В вентиляционный зазор могут проникать, осы, мыши, мелкие птицы и строить там гнёзда, нарушая тем самым характеристики стены. Поэтому рекомендуется предусмотреть защиту, на этапе её строительства или ремонта.
Есть несколько вариантов защиты стены от грызунов, птиц и насекомых, рассмотрим их.
После монтажа ОСБ листов можно приступать к заделке швов и дальнейшей отделке. О том как правильно заделывать зазоры, какой материал заделки и в каких случаях выбирать можно узнать в отдельной статье: правильная заделка стыков ОСБ.
