Чем можно измерить площадь прибор

Как правильно померить площадь комнат, помещений? Какие инструменты нужны? на сайте Недвио

Начало любого ремонта начинается с замеров. Важно знать не только площадь комнат, но также длину, ширину и высоту стен, расстояния между окнами, дверями, радиаторами, различными нишами и выступами и т. д.

Многие скажут: что в этом сложного? Взял рулетку и померил. На самом деле для грубого обмера этот метод достаточен, однако если вы хотите сделать правильные и точные замеры площади ваших комнат, мы советуем прочитать данную статью. Из нее вы узнаете как правильно измерить площадь комнат и помещений, какие инструменты вам пригодятся, а также советы специалистов, как можно упростить процесс обмера своего дома или квартиры.

Как посчитать точные размеры / площадь комнаты?

Чтобы получить площадь комнаты, следует измерить длину, ширину и высоту помещения и перемножить их друг с другом. Это грубый метод.

Более точный метод расчета площади включает в себя замеры оконных и дверных проемов, выступов и изгибов стен, геометрии потолка, и даже розеток и выключателей света.

Какой метод выбрать? Тут все зависит от целей замеров. Одно дело: вы просто хотите понять сколько вам нужно купить обоев в комнату и совершенно другое — перепланировка или реконструкция дома. В последнем случае важна каждая деталь, ведь от этого будет зависеть прочность конструкций здания и безопасность жильцов.

Профессиональные замерщики, как правило, учитывают любые нюансы в замерах, вплоть до того, где находятся и сколько занимают места водопроводные и канализационные трубы, газовые и отопительные установки, системы вентиляции. Учитываются также размеры и расположение радиаторов, распределительных щитов и других объектов, которые присутствуют в помещениях.

Дизайнеры интерьеров, архитекторы, профессиональные обмерщики уже давно не обходятся одной рулеткой. Сегодня вместо нее применяется более совершенная и дорогая лазерная техника (о ней мы расскажем далее в статье), с помощью которой можно выполнить максимально точное и полное измерение помещений, и благодаря которой создается точный план комнат не только сверху, но и с других проекций (в том числе 3D).

Для чего нужно вообще делать замеры комнат?

Точное измерение площади комнат чрезвычайно важно как при проектировании интерьера, так и при перепланировке помещений, так как в данном случае каждый миллиметр имеет значение.

Измерение площади позволит вам грамотно:

Разумеется, для всего этого можно воспользоваться планировкой дома или чертежами, сделанными ранее вашим дизайнером или архитектором. Однако так часто бывает, что такие чертежи утеряны, либо сделаны с конкретной целью и данных в них недостаточно. Поэтому, если вы планируете делать в своем доме серьезный ремонт, лучше еще раз все перемерять. Это можно сделать своими силами или заказать услуги замерщика.

Почему реальная площадь может отличаться от той, что указаны в проектах, планах?

Различия в данных между реальной площадью и размерами и проектными могут возникнуть по разным причинам:

Замеры комнат и помещений. Какие инструменты вам пригодятся?

Базовые инструменты — это, разумеется, рулетка (измерительная лента), бумага и карандаш. Хотя, как уже было сказано выше, для максимально точных измерений их будет недостаточно.

В принципе, у каждого проектировщика / замерщика / дизайнера есть свой набор инструментов и средств, при помощи которых они делают замеры. Если вы хотите обмерить дом своими силами, мы рекомендуем использовать следующие вещи:

Как правильно делать замер (измерить) комнаты, помещений?

Это сделать несложно, если следовать некоторым правилам и определенному порядку:

1. Осмотр комнаты

Для начала нужно внимательно осмотреть комнату, обращая внимание на очертания стен. Посмотрите есть ли какие-либо элементы, выступающие из стен (камин, окна, подоконники, колонны, пилястры, эркеры, подвесной или натяжной потолок и пр).

2. Фотографирование

Следующий этап работ — сделать фотографии комнаты: одну общую, затем каждой стены, каждого угла, затем пола и потолка.

3. Первый чертеж

Далее нужно взять альбом и начертить в нем расположение стен (не в масштабе, а приблизительно), отмечая места, где находятся окна и дверные проемы. Стараться делать все аккуратно и ровно на этом этапе не нужно — это пока что первый чертеж, набросок, на котором вы отметите оставшиеся измерения.

4. Замеры стен рулеткой и дальномером

Нужно померять всю длину и ширину стен. Кроме того, нужно измерить высоту всей комнаты и других элементов. Важно учитывать конструкцию потолков, наличие выступов, колонн и лестницы (если она есть).

5. Обмер углов стен

Если вы пользуетесь лазерным дальномером, то процедура замера углов для вас не составит труда — достаточно установить его на одном конце комнаты и нацелить на стену перпендикулярно плоскости.

Однако это правило работает если комната правильной, прямоугольной формы. Если же на пути дальномера есть препятствия (напр. выступ или колонна), лучше замерить эти углы обычной рулеткой.

6. Обмер площади пола

Это можно сделать как вручную (умножив длину стен на ширину), так и дальномером. В большинстве моделей дальномеров есть такая функция.

Рекомендуется отразить в чертежах площадь каждой стены отдельно (это может быть полезно в будущем, для того, чтобы точно рассчитать сколько будет нужно краски или обоев для данной стены).

7. Проверка вертикальности стен

Это можно сделать строительным уровнем или дальномером (если в нем есть такая функция). Важно, чтобы отклонение от нормы было минимальным.

Проверка вертикальности стен нужна не только на этапе строительства или приемки дома от застройщика. Дело в том, что неровные стены, углы или изгибы на них приводят к неточным измерениям, что может впоследствии доставить немало хлопот при ремонте или подборе мебели.

8. Замеры оконных и дверных проемов

Важно померить не только длину и ширину проемов, но также их высоту и толщину. Учтите также, что для двери будет нужна дверная коробка и наличники, а для окна — подоконник и откосы. Поэтому лучше заранее обмерить толщину стены у двери и углубления в окне.

Кроме того, рекомендуется еще измерить насколько вообще подоконник выступает от стены: вперед и в сторону. Это поможет вам правильно подобрать радиаторы (батареи) в будущем.

9. Обмеры коммуникаций, электропроводки

После того, как геометрия комнаты полностью измерена, можно приступать к замерам существующих и будущих коммуникаций в доме. Следует измерить все места под розетки, выключатели, бра и потолочные светильники. Необходимо знать, где именно в стене / потолке они точно располагаются или будут расположены.

Для этого нужно измерить высоту и ширину проводки до контрольной точки (вертикальной и горизонтальной). Не забывайте о высоте, потому что, даже если вы знаете, что розетка под вытяжку будет расположена в 650 мм от стены, вы не можете быть уверены: будет ли вытяжка накрывать розетку или нет? Эти измерения наиболее важны для таких комнат, как кухня или ванная, хотя в других помещениях ими тоже нельзя пренебрегать.

Затем нужно замерить трубы и места подключения горячей и холодной воды, канализации, вентиляции, кондиционера, вентиляторов, каминных и газовых труб. Не забудьте отметить в чертеже, какое оборудование подключено к данной канализации в ванной комнате, потому что канализационный сток в туалет отличается от канализационной или стиральной машины.

10. Обмер радиаторов, батарей

При проведении замеров радиаторов важно учитывать не только их высоту и ширину, но и еще расстояние от стены и высота места над полом. Это хлопотно, но поверьте — оно того стоит. Особенно, если комнаты небольшие (напр. санузел) — подбирать в нее мебель, зная точные размеры радиатора, вам будет намного проще.

11. Составление чертежа

Когда все замеры завершены и фотографии сделаны, можно приступать к оформлению финального чертежа и уже нарисовать его аккуратно и в масштабе. Его можно нарисовать от руки или использовать любую из множества бесплатных программ в Интернете.

Вот, собственно, и все рекомендации. Теперь вы уже знаете как правильно померить площадь комнат и помещений вашего дома и какие инструменты будут для этого нужны. Успешного ремонта!

Не забудьте добавить сайт Недвио в Закладки. Рассказываем о строительстве, ремонте, загородной недвижимости интересно, с пользой и понятным языком.

Источник

Словарь измерительных приборов

Измеритель солнечного излучения (люксметр)

В помощь техническим и научным сотрудникам разработано немало измерительных приборов, призванных обеспечить точность, удобство и эффективность работы. Вместе с тем, для большинства людей названия этих приборов, а тем более принцип их работы, зачастую незнакомы. В этой статье мы в краткой форме раскроем предназначение самых распространенных измерительных приборов. Информацией и изображениями приборов с нами поделился сайт одного из поставщиков измерительных приборов.

Анализатор спектра — это измерительный прибор, который служит для наблюдения и измерения относительного распределения энергии электрических (электромагнитных) колебаний в полосе частот.

Анемометр – прибор, предназначенный для измерения скорости, объема воздушного потока в помещении. Анемометр применяют для санитарно-гигиенического анализа территорий.

Балометр – измерительный прибор для прямого измерения объёмного расхода воздуха на крупных приточных и вытяжных вентиляционных решетках.

Вольтметр — это прибор, которым измеряют напряжение.

Газоанализатор — измерительный прибор для определения качественного и количественного состава смесей газов. Газоанализаторы бывают ручного действия или автоматические. Примеры газоанализаторов: течеискатель фреонов, течеискатель углеводородного топлива, анализатор сажевого числа, анализатор дымовых газов, кислородомер, водородомер.

Гигрометр – это измерительный прибор, который служит для измерения и контроля влажности воздуха.

Дальномер – прибор, измеряющий расстояние. Дальномер позволяет также вычислять площадь и объем объекта.

Дозиметр – прибор, предназначенный для обнаружения и измерения радиоактивных излучений.

Измеритель RLC – радиоизмерительный прибор, используемый для определения полной проводимости электрической цепи и параметров полного сопротивления. RLC в названии является абревиатурой схемных названий элементов, параметры которых могут измеряться этим прибором: R — Сопротивление, С — Ёмкость, L — Индуктивность.

Измеритель мощности – прибор, который используется для измерения мощности электромагнитных колебаний генераторов, усилителей, радиопередатчиков и других устройств, работающих в высокочастотном, СВЧ и оптическом диапазонах. Виды измерителей: измерители поглощаемой мощности и измерители проходящей мощности.

Измеритель нелинейных искажений – прибор, предназначенный для измерения коэффициента нелинейных искажений (коэффициента гармоник) сигналов в радиотехнических устройствах.

Калибратор – специальная эталонная мера, которую используют для поверки, калибровки или градуировки измерительных приборов.

Омметр, или измеритель сопротивления – это прибор, используемый для измерения сопротивления электрическому току в омах. Разновидности омметров в зависимости от чувствительности: мегаомметры, гигаомметры, тераомметры, миллиомметры, микроомметры.

Токовые клещи – инструмент, который предназначен для измерения величины протекающего тока в проводнике. Токовые клещи позволяют проводить измерения без разрыва электрической цепи и без нарушения ее работы.

Толщиномер — это прибор, при помощи которого можно с высокой точностью и без нарушения целостности покрытия, измерить его толщину на металлической поверхности (например, слоя краски или лака, слоя ржавчины, грунтовки, или любого другого неметаллического покрытия, нанесенного на металлическую поверхность).

Люксметр – это прибор для измерения степени освещенности в видимой области спектра. Измерители освещения представляют собой цифровые, высокочувствительные приборы, такие как люксметр, яркомер, пульсметр, УФ-радиометр.

Манометр – прибор, измеряющий давление жидкостей и газов. Виды манометров: общетехнические, коррозионностойкие, напоромеры, электроконтактные.

Мультиметр – это портативный вольтметр, который выполняет одновременно несколько функций. Мультиметр предназначен для измерения постоянного и переменного напряжения, силы тока, сопротивления, частоты, температуры, а также позволяет осуществлять прозвонку цепи и тестирование диодов.

Осциллограф – это измерительный прибор, позволяющий осуществлять наблюдение и запись, измерения амплитудных и временны́х параметров электрического сигнала. Виды осциллографов: аналоговые и цифровые, портативные и настольные

Пирометр — это прибор для бесконтактного измерения температуры объекта. Принцип действия пирометра основан на измерении мощности теплового излучения объекта измерения в диапазоне инфракрасного излучения и видимого света. От оптического разрешения зависит точность измерения температуры на расстоянии.

Тахометр – это прибор, позволяющий измерять скорость вращения и количество оборотов вращающихся механизмов. Виды тахометров: контактные и бесконтактные.

Тепловизор – это устройство, предназначенное для наблюдения нагретых объектов по их собственному тепловому излучению. Тепловизор позволяет преобразовывать инфракрасное излучение в электрические сигналы, которые затем в свою очередь после усиления и автоматической обработки преобразуются в видимое изображение объектов.

Термогигрометр – это измерительный прибор, выполняющий одновременно функции измерения температуры и влажности.

Трассодефектоискатель – это универсальный измерительный прибор, который позволяет на местности определять местоположение и направление кабельных линий и металлических трубопроводов, а также определять место и характер их повреждения.

pH-метр – это измерительный прибор, предназначенный для измерения водородного показателя (показателя pH).

Частотомер – измерительный прибор для определения частоты периодического процесса или частот гармонических составляющих спектра сигнала.

Шумомер – прибор для измерения звуковых колебаний.

Таблица: Единицы измерения и обозначения некоторых физических величин.

Источник

Инструменты и приборы для обмера помещения

Набор инструментов замерщика зависит от задачи, которая перед ним стоит. Рассмотрим перечень основных инструментов, которые используются для интерьерных обмеров.

1.Самый простой, но один из самых важных, папка или планшет с листами бумаги, а также карандаш для ведения записей. Именно карандаш, так как сделанные им записи легче исправить, если была допущена ошибка.

Можно найти много разных видов планшетов, но люди, имеющие опыт работы в сфере обмеров помещений, рекомендуют обращать внимание на планшеты размера А4, имеющие верхний зажим и крышку. Причем крышка – обязательный атрибут, она не только защищает листы от загрязнения, но и добавляет жесткости папке.

2. Рулетка с метражом 5 и 10 метров. Метраж зависит от задач, которые предстоит решить.

Выбирая рулетку, нужно руководствоваться такими параметрами:
-проверяйте точность измерения рулеткой, не все производители выпускают точные приборы;
-измерительное полотно рулетки должно быть достаточно жестким. Идеально, если полностью разложенная рулетка поднята вверх и при этом она не сгибается;
-рулетка должны быть достаточно легкой, так как это лишь один из инструментов, которые нужно иметь при себе во время проведения обмеров.

3. Лазерная рулетка или дальномер

Измерительные приборы, оснащенные лазером, делятся на типы:
— Лазерные рулетки, дальномеры, которые используются для измерения расстояния. Нашли широкое применение в инженерной геодезии (когда строятся пути сообщения, гидротехнические сооружения, линии электропередач и т.д.), при проведении топографической съемки, в военном деле, при проведении астрономических исследований, в фотоделе. Принцип действия основан на проведении измерения времени, за которое волна соответствующего диапазона проходит от дальномера до второй точки линии, которая измеряется, и обратно. Будьте внимательны, так как могут возникать ошибки, которые возникают, если луч сталкивается с пылевыми частицами, а также частицами жидкости или газа.
Для проведения внутренних работ рекомендуется применять приборы, имеющие расчетную длину от 100 метров.
— Традиционным строительным инструментом, в который встроен лазерный маркер, является лазерный уровень. С его помощью легко достичь большей точности измерения по сравнению с обычным уровнем, поскольку появляется возможность при помощи лазерного луча увеличить профиль уровня в пространстве. Перенести любой уровень (стены, подоконника, радиатора отопления) очень просто, достаточно приложить лазерный уровень к проецируемой поверхности. После включения лазерной указки, которая встроена в уровень, она укажет на нужную точку на противоположной стене. Существует 2 типа лазерного уровня:
1) водяной, его вертикальность/горизонтальность устанавливается за счет обычных водяных уровней.
2) гироскопический – выставление уровня происходит автоматически и зависит от уровня горизонта.

— Тахеометр представляет собой оптоэлектронный геодезический прибор, который позволяет проводить любые угломерные замеры, одновременно измеряя расстояния. При этом по полученным данным он производит инженерные вычисления. Вся полученная информация сохраняется в памяти прибора или передается на ПК для возможности дальнейшей обработки. Этот прибор соединяется в себе теодолит и дальномер. С его помощью можно рассчитывать площади и объемы участков, измерять высоты, к которым сложно подступиться, делать измерения и расчеты координат, замерять наклонные расстояния, превышения точек и т.д.
— Одним из самых старых приборов для проведения измерительных работ является теодолит. С его помощью измеряются горизонтальные и вертикальные углы. На любой стройплощадке не обходятся без теодолита, более того, он тут является практически основным измерительным прибором. Сегодня существуют оптические и электронные теодолиты.

— Ротационные и стационарные нивелиры, которые используют для того, чтобы определить наличие превышения между точками или для выноса проектных отметок в реальность. Существуют ротационные и стационарные приборы. Первые предназначены для ведения внешних работ, их вращающийся горизонтальный луч задает плоскость.

4. Мел или маркер, которые используются на начальном этапе работ, разноцветные стикеры пригодятся, если уже идут отделочные работы. Применяют их для того, чтобы делать метки контрольных замеров.
5. Отвес, который бывает обычный и лазерный. Нужен этот прибор для того, чтобы определять кривизну. Некоторые лазерные линейки оснащены функцией отвеса. Используют его для обмеров внешних стен помещения, а также при проведении обмеров мебели.
6. Угломер, при выборе которого нужно руководствоваться его размерами. Так для интерьерных обмеров больше подойдет данное устройство небольшого размера.
7. Строительный уровень, длина которого должна превышать 80 см. Используется для определения выравнивания стяжки и т.д.

8. Фонарик используется для того, чтобы подсвечивать ниши и отверстия. При правильно проводимых замерах всегда найдется углубление, которое нуждается в подсветке.
9. Фотоаппарат важно использовать при проведении измерений. Специалисты делают сотни фотографий, при этом запечатлеют как всякие узлы, так и общие виды. Фотоаппарат лучше использовать после каждого вновь проделанного этапа работы, у обмерщика должны быть фотографии того, что он обмерил.
10. Ноутбук с чертежными программами (желательно) – это очень упрощает работу. Применение специализированных программ позволяет быстро выявить ошибку, если она закралась в замеры.

Источник

ИЗМЕРЕНИЕ ПЛОЩАДЕЙ

Площади могут быть измерены: графически; с помощью пале­ток; механическим способом — планиметром; дигитайзером; с помощью сканера.

Графический способ состоит в разбиении общей площади, под­лежащей измерению, на отдельные фигуры: треугольники или трапеции, площади которых определяются простыми измерениями и вычислениями. Разбивка делается неоднократно, и изме­рения повторяются по крайней мере дважды для исключения грубых промахов. Способ применим в том случае, если измеряе­мая фигура представляет собой многоугольник с прямыми сто­ронами.

Измерение площадей палетками. Палетки изготовляют из про­зрачного материала: кальки, пластика, стекла, и через установ­ленный интервал покрывают сеткой квадратов, параллельными линиями или точками в линейном порядке.

Палетку накладывают на измеряемую площадь и подсчитыва­ют количество квадратиков, длины линий или количество точек, приходящихся на измеряемую площадь. Затем, зная (или предва­рительно определив) цену деления палетки, подсчитывают пло­щадь. Для контроля измерения проводят неоднократно, Например, сеточная палетка. Подсчитываем число целых и долей квадратиков в пределах (n),

Измерение площадей планиметром.Планиметр разработан в 1814 г. английским ученым Дж. Германом. Его механическая мо­дель, усовершенствованная в 1854 г. немецким ученым А.Амслером, была названа полярным планиметром. В настоящее время про­мышленность не выпускает механические планиметры, на смену им пришли электронные полярные и роликовые приборы. Однако механические планиметры применяют еще на производстве.

Механический планиметр представляет собой устройство, со­стоящее из двух рычагов: полюсного 3 и обводного 5, соединенных шарнирно 4 (рис. 14.3). Полюсный рычаг закрепляется с помощью иглы неподвижно, а марка в лупе 6 (либо отверстие, либо игла) на

Рис. 9.16. Полярный планиметр в рабочем положении:

1 — полюсный рычаг; 2 — полюс; 3 — обводный рычаг; 4 — лупа с точечным индексом в центре; 5 — каретка с измерительным устройством; 6 — горизон­тальный циферблат; 7 — измерительное колесико

Важное условие правильности показаний планиметра — со­блюдение требования перпендикулярности плоскости измеритель­ного колесика к оси обводного рычага. Так как в реальных инстру­ментах оно выполняется не идеально, то для компенсации возни­кающей систематической погрешности еще в XIX в. создатели по­лярного планиметра предложили каждый определяемый участок площади измерять дважды — при двух положениях планиметра: «полюс право» (ПП) и «полюс лево» (ПЛ).

Рис. 9.17. Электронные планиметры Р1ап1х полярного (а) и линейного (б)

При некотором навыке с помощью планиметра удается опре­делять площади с относительной погрешностью около 1/400. В настоящее время на геодезическом рынке получают распростра­нение, несмотря на высокую стоимость, электронные планимет­ры (рис. 9.17) обоих их типов — полярные и линейные (ролико­вые). Точность электронных планиметров аналогична точности механических, однако отсчеты по их цифровым табло брать зна­чительно удобнее.

Рис. 14.3. Схема устройства планиметра:

/ — счетный механизм; 2 — мерное вращающееся колесико; 3 — полюс плани­метра с рычагом; 4 — шарнир; 5 — обводной рычаг; 6 — лупа с маркой в виде крестика в ее центре или обводной шпиль

Рис. 14.5. Электронные планиметры: а — полярного типа (РЬАШХ 5); 6 — роликового типа (РЬАН1Х ЕХ)

Электронные планиметры полярного типа (рис. 14.5, а), так же как и механические планиметры, имеют полюсное плечо, с помощью которого осуществляется движение в пределах измеряе­мой площади. Результаты измерения в виде вычисленной площа­ди отображаются на жидкокристаллическом экране счетного уст­ройства. Клавиатура используется для установки нужных режимов работы и операций с измерениями.

Роликовые планиметры (рис. 14.5, б) в отличие от полярных
обеспечивают значительное горизонтальное и вертикальное пе­
ремещение измерительного механизма. Они перемещаются на двух
роликах. Углом поворота роликов измеряется величина переме­
щения. Площадь выражается в любых единицах и масштабе, ус­
танавливаемых с помощью цифровой клавиатуры. Размер изме­
ряемой площади по ширине от 0,38 до 100м. Точность измерения
площади — 1/500. Планиметр имеет память, где накапливаются
результаты измерений, по которым вычисляют среднее значе­
ние. Наиболее совершенные электронные планиметры позволя­
ют вычислять помимо площади еще и координаты, углы дуги и
радиусы с учетом реального масштаба картографических мате­
риалов. *

Измерение площадей дигитайзером.Дигитайзер — устройство, предназначенное для ввода в электронную вычислительную ма­шину координат точек графического изображения.

Дигитайзер состоит из подключаемого к компьютеру план­шета с электронной координатной сеткой и указателя, переме­щаемого вручную подобно «мыши» по поверхности планшета. Ко­ординаты курсора указателя автоматически вводятся в компью­тер.

Дигитайзеры выпускают с разным размером рабочего поля — от формата А4 до формата АО. Разрешающая способность дигитай­зера — не ниже 0,1 мм.

Для определения площади участка, изображенного на графи­ческом документе (плане, карте, аэроснимке), его закрепляют на планшете. Маркер указателя дигитайзера совмещают поочередно с угловыми точками контура изображения участка и нажатием клавиши ввода вводят в компьютер их координаты, выраженные в системе планшета.

Вычисление площади изображения участка выполняется по стандартной программе, реализующей формулу (5.1) или (5.2). Для перехода от площади изображения участка к его реальной площади надо учесть масштаб изображения и различие в при­меняемых единицах измерения. Эти вычисления выполняют с по­мощью программного обеспечения, прилагаемого к дигитайзеру.

Точность измерения площади в основном зависит от точности обводки контура и аппроксимации контура изображения много­угольником и составляет 0,1—0,3 %.

Измерение площадей с помощью сканера.Сканер — устройство для считывания информации с графических и картографических изображений для автоматизированного ввода их в компьютер в растровом формате с высоким разрешением (300 — 600 ф/ и бо­лее). То есть компьютерное изображение составляет множество точек — пикселов (рiхе1) одно- или разноцветных.

Для измерений на планах, картах и аэроснимках используют сканеры планшетные и барабанные путем сканирования в отра­женном свете с непрозрачного или проходящем с прозрачного оригинала. Для сканирования изображений на фотопленке или стек­лянной фотопластинке существуют специальные фотограм­метрические сканеры, обладающие высокой точностью (3 — 5 мкм).

Контур изображения, выведенного на экран монитора, обво­дится с помощью «мыши» и щелчком клавиши отмечаются его характерные точки. Вычисление площади изображения выполня­ется с использованием стандартной программы так же, как при применении дигитайзера.

§ 1У.5. Определение углов ориентирования

Для определения по карте дирекционных углов а удобно применять способ непосредственного измерения, который состоит в выполнении работы с помощью транспортира. Простота применения этого способа обу­словлена наличием вертикальных линий километровой сетки по всему полю карты.

Прежде чем измерять дирекционный угол, полезно представить, как он выразится графически (рис. 25). Для этого в начальной точке заданного направления нужно провести прямую, параллельную вертикальной линии сетки, и отметить карандашом угол, подлежащий измерению. Если заданное направление пересекает ка­кую-либо линию сетки, дирекционный угол можно изме­рять в точке их пересечения. Если а больше 180°, то к отсчитанному по транспортиру значению угла прибавляют 180° (на рис. 25 б показано рекомендуемое положение транспортира при измерении углов); применение круговых транспортиров упрощает работу.

Точность измерения углов транспортиром диаметром 20 см (геодезический транспортир) составляет пример­но 15′.

С большей точностью (до 3-5′)дирекционный угол определяется графоаналитическим способом с помощью линий километровой сетки

. Заданное на­правление АВ продолжают в обе стороны до

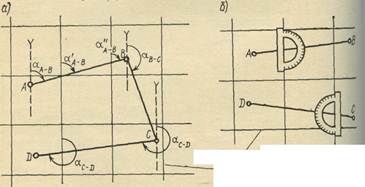

Рис. 25 Дирекционные углы:

а — графическое представление, б — положение транспортира при измерении углов

пересечения с линиями сетки (точки А\ и В\), измеряют отрезки А:С и В:С и по формуле тангенса угла вычисляют тригоно­метрическую функцию угла, а затем и сам угол. Следует обратить внимание на то, что при этом получают вели­чину румба, которую легко преобразовать в дирекционный угол.

Наиболее надежно дирекционный угол определяется решением обратной геодезической задачи по прямо­угольным координатам начальной и конечной точек за­данного направления.

Азимут географический А (по карте определяется азимут геодезический) и азимут магнитный Л, вычис­ляют при известном значении а по формулам зависимо­сти между углами ориентирования. Необхо­димые для этого значения б и у даются под южной сто­роной рамки листа карты (алгебраический способ).

Вычисление азимутов можно провести геометриче­ским (графическим) способом, используя схему взаим­ного расположения исходных направлений ориентирова­ния (см. рис. 111.19).

Рис. 26 Определение углов

Для определения абсолютных высот точек необходи­мо установить отметки высоты не подписанных горизон­талей. При этом следует помнить, что отметки горизон­талей всегда кратны высоте сечения рельефа на карте данного масштаба. Высоту горизонтали можно определить также по отметке ближайшей к ней точки. Предварительно выяснив направление ската, подбирают число, близкое по значению к отметке точки (большее или меньшее в зависимости от направления ската) и одновременно, кратное высоте сечения.

Рис. 26 Определение абсолютных высот

При определении абсолютных отметок точек местности могут встретиться разные варианты ре­шения задачи: 1) отметка точки указана на карте и поэтому не требуются какие-либо вычисле­ния; 2) точка лежит на гори­зонтали, следовательно, ее вы­сота равна отметке этой го­ризонтали; 3) точка лежит в промежутке между го­ризонталями, и отметка ее высоты может быть определе­на методом интерполяции, т. е. нахождения промежу­точного значения величины по ее граничным значениям. При достаточных навыках интер­поляцию значений высоты между горизонталями можно проводить глазомерно.

Так как относительная высота — это разность абсо­лютных высот точек, их вычисление не требует деталь­ных пояснений.

Точность определения абсолютных и относительных высот точек зависит от погрешностей в высотах горизон­талей, обусловленных точностью съемки, характером рельефа, масштабом карты и т. д. и составляет около ‘/4 высоты сечения для плоскоравнинных районов, около ‘/2 высоты сечения для пересеченных и всхолмленных равнинных районов, целое сечение и больше — для гор­ных.

Угол наклона ската по карте определяется таким образом. Вначале вычисляется тангенс угла наклона v, характеризующий уклон местности I. Это возможно, по­тому что направление, по которому определяется высота сечения, перпендикулярно направлению заложения ска­та, а оба эти направления вместе с линией ската образу­ют прямоугольный треугольник (рис. 27).

По тангенсу определяют значение угла наклона с по­мощью таблиц тригонометрическихфункций.

На основании зависимости между крутизной скатов и густотой горизонталей легко определить минимальные и максимальные значения углов наклона на заданном направлении (а также уклонов): максимальные значе­ния их будут на участке с наиболее густым расположе- нием горизонталей, минимальные там, где расстояние между горизонталями наибольшее.

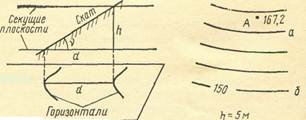

Рис. 27 Определение крутизны ската

Точность определения крутизны склонов по карте зависит главным образом от ее величины: чем круче скат, тем больше погрешность в высотном положении горизонталей. Установлено, что по графику заложений крутизна скатов до 5° определяется с точностью до 30′, 5—10° — с точностью до 1°. Крутизну более 20° рекомен­дуется вычислять по тангенсам углов наклона.

Орографическая схема рельефа местности получает­ся в результате проведения по карте линий водоразде­лов и тальвегов. Для овладения навыками этой работы полезно научиться определять точки, через которые мо­гут быть проведены линии водоразделов и тальвегов. Водоразделы проходят по точкам, от которых линии ска­тов расходятся в разные стороны, тальвеги — по точкам, в которых линии скатов сходятся. Разме­щаются такие точки в местах наибольшей кривизны го­ризонталей. После приобретения некоторого опыта не­обходимость проведения множества линий скатов отпа­дает. Пример орографической схемы дан на рис. IV. 18,6.

Профиль местности — изображение ее вертикального разреза. Он характеризует взаимное положение точек как на горизонтальной плоскости в определенном на­правлении, так и над ней. Построение профиля ведется в двух направлениях: горизонтальном и вертикальном. Работа начинается проведением на карте линии профи­ля, вдоль которой изучают особенности рельефа. Пои необходимости прочерчивают пересекающие линию про­филя водоразделы и тальвеги. Определяют отметки всех горизонталей по этой линии и намеченных дополнитель­но точек (если горизонтали располагаются по линии про­филя густо).

Рис. IV.18. Положение водоразделов и тальвегов, опре­деляемое ПО горизонталям (а) и образуемая ими орогра­фическая схема (б)

При описании приводят: 1) границы изучаемого участка (географиче­ские или прямоугольные координаты точек, через кото­рые они проведены), геодезической основы (виды опор­ных пунктов, их количество); 2) общую характеристику района (тип рельефа, основные населенные пункты, главные пути сообщения, залесенность и др.); 3) рельеф участка (формы рельефа, занимаемая ими площадь, протяженность, отметки абсолютных и относительных высот, главные водоразделы, форма и крутизна скло­нов, наличие оврагов, обрывов, промоин с указанием их протяженности и глубины, искусственные формы релье­фа и др.); 4) гидрографию (названия отдельных объек­тов; протяженность, ширина, глубина, направление и скорость течения рек, уклон, характер берегов, поймы, транспортное значение, наличие гидротехнических со­оружений и др.; площадь, характер береговой линии, качество воды и другие характеристики озер; каналы, канавы, родники, колодцы и их характеристика); 6) растительность (тип, состав пород, занимаемая пло­щадь, характер размещения); 7) населенные пункты (название, тип, населенность, административное значе­ние, структура и плакировка, объекты промышленности, коммунального хозяйства, связи и др.); 8) дорожную сеть (тип; для автогужевых дорог — название дороги или связываемых ею пунктов, характер покрытия, ши­рина и др.; для железных дорог — количество путей, вид тяги, название станций, вокзалов и др.; сооружения на дорогах и т. д.); 9) прочие элементы местности: гра­ницы, грунты и т. д.

Описание, составленное по топографической карте, может быть дополнено данными о природе (климате, его особенностях) и хозяйственном развитии района (экономике, трудовых ресурсах и др.), полученными из других источников.

Ориентирование карты на местностиОриентировать карту — значит придать ей такое го­ризонтальное положение, при котором линии на карте будут параллельны соответствующим им линиям на местности (их горизонтальным приложениям). Ориен­тирование проводится глазомерно или с помощью при­боров, что повышает точность приведения карты в нуж­ное положение.

Глазомерное ориентирование осуществляемся по ли­ниям и объектам местности, изображение которых имеется на карте. Для ориентирования по линии (напри­мер, дороге, линии связи) необходимо встать в какой-либо точке этой линии на местности и расположить карту так, чтобы изображение на карте и линия мест­ности были параллельны друг другу (рис. 28). Пра­вильность работы контролируется по соответствию взаимного расположения других объектов на местности и карте.

Буссоль представляет собой компас больших размеров и более совершенной конструкции (рис. ЗО). Она может быть снабжена уровнем для выведения при­бора вместе с картой в горизонтальное положение. а. Перед работой с буссолью (или компасом) должно быть проверено ее соответствие предъявляемым требованиям.

При ориентировании с помощью буссоли (компаса) прибор накладывают на карту так, чтобы диаметр коль­ца СЮ или параллельный ему край основания совпал с западной или восточной стороной рамки карты (рис. 31). Так как эти стороны рамки явля­ются отрезками географических меридианов, а стрелка буссоли указывает направление магнитного меридиана, то при ориентировании необходимо учитывать величи­ну магнитного склонения б (дается на листе карты). Освободив стрелку буссоли, плав­но поворачивают карту до тех пор, пока северный конец стрелки (отмеченный, как правило, более темным

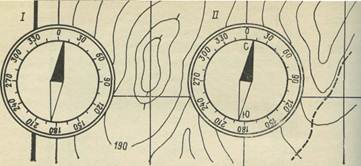

Рис..31. Ориентирование карты с помощью буссоли

цветом) совпадет с отсчетом на шкале буссоли.

Карта может быть ориентирована и по линиям ки­лометровой сетки, параллельным среднему (осевому) ме­ридиану зоны. В этом слу­чае учитывается не только магнитное склонение стрелки, но и сближение меридианов у на основании зависимо­сти, выраженной формулой Сближение меридиа­нов, определенное с помощью карты, является гауссо­вым сближением, а разность магнитного склонения и гауссова сближения называют поправкой направления, характеризующей отклонение магнитной стрелки от осевого меридиана.

Нам важно ваше мнение! Был ли полезен опубликованный материал? Да | Нет

Источник
