На чертеже объект отображается различными проекциями. Одна и та же точка на разных проекциях строится с помощью линий, которые называются линии связи. Эти вспомогательные линии нужны только для проведения построений, после которых их стирают. При большом опыте чертежи выполняются без построения вспомогательных линий.
В базисном учебном плане предмета черчение вообще нет. Этот предмет вводят либо как элективный курс, либо в профильных классах. К сожалению, Минобрнауки считает этот предмет ненужным, хотя опыт показывает, что в ВУЗах преподаватели бьют тревогу, т.к. вчерашние школьники совершенно не изучали черчения и не могут сделать элементарные чертежи. Однако, ситуация не меняется. Черчения как обязательного предмета в школах РФ нет.
Проектируя модель детали в Компас 3Д мы стремимся к тому, чтобы из неё создать точный чертеж, при помощи операции «создать чертеж из модели».
Когда мы выбираем эту функцию, то на новом листе получаем один из главных видов нашей детали. Дальше, пользуясь стрелками взгляда или линиями разреза, получаем все необходимые виды и разрезы нашей детали. Но бывает иногда, когда мы разрезаем один из видов по центральной линии (линии симметрии например) мы не получаем нужный разрез. Компас его просто не создает. Самый простой выход из этой ситуации, и он чаще всего помогает: просто сместить линию разреза хотя бы на миллиметр, иногда можно и больше. Тогда разрез будет получен. Пусть он и будет не идеально точный, но глазу это не будет заметно и сгодится для оформления чертежа с простановкой всех размеров.
В общей части курса изображения предмета на чертежах называли проекциями. В машиностроительном черчении изображения предметов в ортогональных проекциях называют видами. Видом называется изображение, на котором показана обращенная к наблюдателю видимая часть поверхности предмета. В целях уменьшения количества изображений допускается показывать на видах штриховыми линиями невидимые контуры предмета.
ГОСТ 2.305—68 устанавливает названия основных видов, получаемых на основных плоскостях проекций (рис. 248, б):

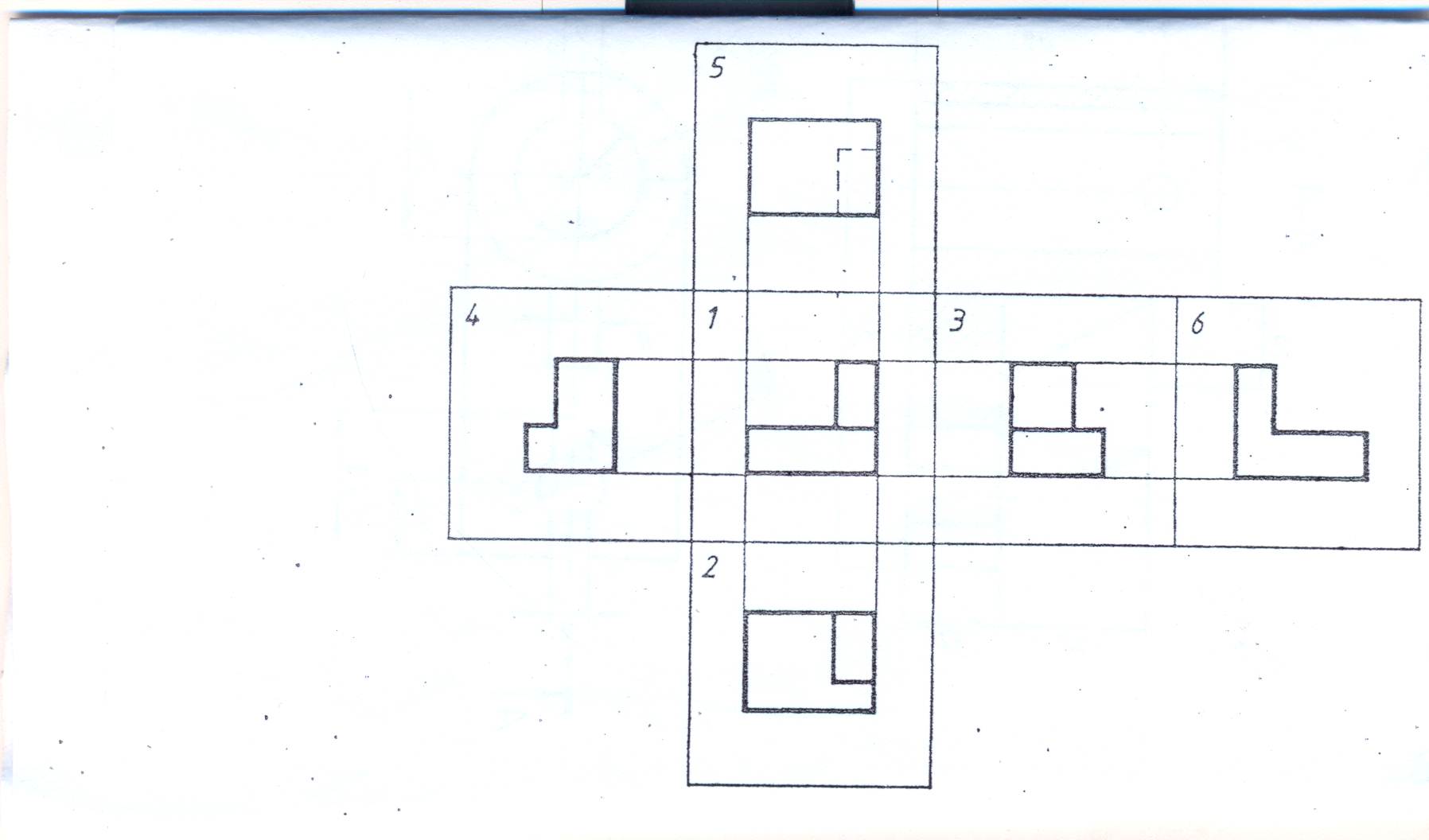

1 — вид спереди (главный вид); 2 — вид сверху; 3 — вид слева; 4 — вид справа; 5 — вид снизу; 6 — вид сзади.
Все виды на чертеже должны по возможности располагаться в проекционной связи, что облегчает чтение чертежа. В этом случае на чертеже не наносятся какие-либо надписи, разъясняющие наименование видов.
Деталь следует располагать таким образом, чтобы главный вид давал наиболее полное представление о форме и размерах. Вопрос о том, какие из основных видов следует применить на чертеже изделия, должен решаться так, чтобы при наименьшем количестве видов в совокупности с другими изображениями чертеж полностью отражал конструкцию изделия.
В целях более рационального использования поля чертежа ГОСТ 2.305—68 допускает располагать виды вне проекционной связи, на любом месте поля чертежа. Так, например, на рис. 251 вид справа расположен не слева от главного вида, а размещен вне проекционной связи с главным видом. В таких случаях у связанного с подобным видом изображения предмета наносится стрелка, указывающая направление взгляда на предмет. Размеры и форма этой стрелки по ГОСТ 2.305—68 должны выполняться в соответствии с рис. 262.
Стрелка обозначается прописной буквой русского алфавита, а вид, который получен при взгляде на предмет, должен быть отмечен на чертеже надписью «Вид А», подчеркнутой тонкой сплошной линией (см. рис. 251). Размер шрифта буквенных обозначений должен быть больше размера цифр размерных чисел, применяемых на том же чертеже, приблизительно в два раза [ГОСТ 2.316—68 (СТ СЭВ 856—78)]. Главный вид и другие основные виды должны быть рационально расположены на поле чертежа с учетом нанесения размеров и размещения текстового материала (в случае необходимости).
На рис. 252 представлено расположение видов детали с неудачным использованием поля чертежа и неполным представлением ее формы на главном виде. Более рациональное расположение видов той же детали показано на рис. 253.
Если длинные предметы (рис. 254, а) имеют участки с постоянным или закономерно изменяющимся поперечным сечением, допускается предметы изображать с разрывами, выполненными на этих участках (рис. 254, б). Контуры разрыва выполняются сплошной тонкой волнистой линией.
МЕСТНЫЕ ВИДЫ
Если при выполнении чертежа требуется выяснить форму или устройство поверхности предмета в отдельном, ограниченном месте, тогда выполняется изображение только этого ограниченного места, и это изображение называется местным видом.
Местный вид может быть ограничен линией обрыва, осью симметрии или не ограничен. На рис. 255 приведены варианты выполнения местных видов.
Если местный вид выполняется в проекционной связи с другим изображением, то стрелку и надпись над местным видом не наносят (см. левую часть изображения детали на рис. 255). Местный вид может быть и не ограничен линией обрыва (например, Б на рис. 255).
Если изображение имеет ось симметрии, то допускается показывать его половину ( А на рис. 255).
Применение местных видов позволяет уменьшить объем графической работы и экономить место на поле чертежа, обеспечивая полное представление о форме предмета.
ДОПОЛНИТЕЛЬНЫЕ ВИДЫ
Если при выполнении чертежей невозможно какую-либо часть изделия показать на основных видах без искажения формы и размеров, то применяют дополнительные виды. Дополнительный вид получается проецированием изделия на плоскость, не параллельную ни одной из основных плоскостей проекций.
На рис. 256, а изображена деталь с наклонной боковой площадкой. На виде сверху эта площадка с отверстием изображается в искаженном виде (рис. 256, б). В этих случаях наклонные элементы детали проецируют на параллельные им плоскости. Например, если спроецировать наклонную площадку детали (рис. 256, в) на плоскость, ей параллельную, то получим действительное изображение и размеры этой площадки. Полученный дополнительный вид, когда на нем изображена только часть предмета, является местным, поэтому он ограничен тонкой сплошной линией.
Если дополнительный вид располагается не в проекционной связи (смещен), то направление взгляда должно быть указано стрелкой с буквой, а над изображением делается надпись «Вид А» (рис. 256, г). Дополнительный вид допускается повертывать. В этом случае к надписи с правой стороны добавляется слово «вернуто». Надпись «Вид А» подчеркивают тонкой сплошной линией, слово «повернуто» не подчеркивают (рис. 256, д). Если, например, деталь-державку (рис. 257, а) изобразить на чертеже в трех основных видах: спереди, сверху и слева, то боковые элементы детали на виде сверху и виде слева получатся в искаженном виде; кроме того, на этих изображениях трудно будет нанести размеры.
В этом случае необходимо выполнить вид спереди и два дополнительных вида по стрелкам и (рис. 257, б). На дополнительных видах могут наноситься размеры.
Рассмотрим некоторые основные положения этого стандарта и рекомендации справочной и учебной литературы.
Изображения
Изображение в общем случае можно рассматривать как проекцию пространственного объекта на плоскость. Правила построения изображений применяемые в инженерной графике приведены в разделе «Система координат и плоскости проекций, применяемые в инженерной графике».
Изображения на чертеже в зависимости от их содержания разделяются на виды, разрезы, сечения.
Количество изображений (видов, разрезов, сечений) должно быть наименьшим, но обеспечивающим полное представление о предмете при применении установленных в соответствующих стандартах условных обозначений, знаков и надписей.
Вид— изображение обращенной к наблюдателю видимой части поверхности предмета. Для уменьшения количества изображений допускается на видах показывать необходимые невидимые части поверхности предмета при помощи штриховых линий.
Устанавливаются следующие названия видов, получаемых на основных плоскостях проекций:
1- вид спереди (главный вид);
Названия видов на чертежах надписывать не следует, за исключением случая, когда виды сверху, слева, справа, снизу, сзади не находятся в непосредственной проекционной связи с главным изображением (видом или разрезом, изображенным на фронтальной плоскости проекций).
При нарушении проекционной связи, направление проектирования должно быть указано стрелкой около соответствующего изображения. Над стрелкой и над полученным изображением (видом) следует нанести одну и ту же прописную букву (рис. 1 вид Д). Чертежи оформляют так же, если перечисленные виды отделены от главного изображения другими изображениями или расположены не на одном листе с ним.
Рисунок 1. Корпусная деталь
Если какую-либо часть предмета невозможно показать на основных видах без искажения формы и размеров, то применяют дополнительные виды, получаемые на плоскостях, непараллельных основным плоскостям проекций (рис. 2, 3, 4).
Рисунок 2. Расположение и обозначение дополнительного вида
Рисунок 3. Расположение и обозначение дополнительного вида
Дополнительный вид должен быть отмечен на чертеже прописной буквой (рис. 2, 3), а у связанного с дополнительным видом изображения предмета должна быть поставлена стрелка, указывающая направление взгляда, с соответствующим буквенным обозначением (стрелка Б, рис. 2, 3).
Когда дополнительный вид расположен в непосредственной проекционной связи с соответствующим изображением, стрелку и обозначение вида не наносят (рис. 4).
Дополнительный вид допускается повертывать, но с сохранением, как правило, положения, принятого для данного предмета на главном изображении; при этом обозначение вида должно быть дополнено условным графическим обозначением .
Рисунок 4 Дополнительный вид построенный без нарушения проекционной связи
Несколько одинаковых дополнительных видов, относящихся к одному предмету, обозначают одной буквой и вычерчивают один вид. Если при этом связанные с дополнительным видом части предмета расположены под различными углами, то к обозначению вида условное графическое обозначение не добавляют.
Рисунок 5. Размеры стрелок определяющих направление взгляда
Разрезы
Разрезы разделяются, в зависимости от положения секущей плоскости относительно горизонтальной плоскости проекций, на:
В строительных чертежах горизонтальным разрезам могут присваиваться другие названия, например, «план»;
В зависимости от числа секущих плоскостей разрезы разделяются на:
Рисунок 6. Виды разрезов
Рисунок 7. Продольный разрез пружины
Рисунок 8. Поперечный разрез детали
Начальный и конечный штрихи не должны пересекать контур соответствующего изображения.
У начала и конца линии сечения, а при необходимости и у мест пересечения секущих плоскостей ставят одну и ту же прописную букву русского алфавита. Буквы наносят около стрелок, указывающих направление взгляда, и в местах пересечения со стороны внешнего угла.
Разрез должен быть отмечен надписью по типу «А-А» (всегда двумя буквами через тире).
В строительных чертежах у линии сечения взамен букв допускается применять цифры, а также надписывать название разреза (плана) с присвоенным ему буквенным, цифровым или другим обозначением.
Когда секущая плоскость совпадает с плоскостью симметрии предмета в целом, а соответствующие изображения расположены на одном и том же листе в непосредственной проекционной связи и не разделены какими – либо другими изображениями, для горизонтальных, фронтальных и профильных разрезов не отмечают положение секущей плоскости, и разрез надписью не сопровождают.
Фронтальным и профильным разрезам, как правило, придают положение, соответствующее принятому для данного предмета на главном изображении чертежа. Горизонтальные, фронтальные и профильные разрезы могут быть расположены на месте соответствующих основных видов.
Рисунок 9. Построение ломанного разреза
Рисунок 10. Изображение элементов детали, расположенных за секущей плоскостью, при построении ломанного разреза
Рисунок 12. Местный разрез, ограниченный сплошной тонкой линией с изломом
Рисунок 13. Совмещение на изображении части вида и разреза
Рисунок 14. Совмещение на изображении части вида и разреза
Рисунок 15. Совмещение на изображении части вида и разреза
Рисунок 16. Совмещение на изображении части вида и разреза
Если в симметричной детали ось симметрии совпадает с линией контура, границу вида и разреза смещают от оси и оформляют как показано на рисунке 14.
Допускается соединять четверть вида и четверти трех разрезов: четверть вида, четверть одного разреза и половину другого и т. п. при условии, что каждое из этих изображений в отдельности симметрично.
Рисунок 17. Совмещение на изображении части вида и разреза
Сечения
Рисунок 18. Оформление вынесенного сечения
Рисунок 19. Использование цилиндрической поверхности в качестве секущей
Контур вынесенного сечения, а также сечения, входящего в состав разреза, изображают сплошными основными линиями, а контур наложенного сечения – сплошными тонкими линиями, причем контур изображения в месте расположения наложенного сечения не прерывают.
Рисунок 23. Обозначение несимметричного вынесенного сечения
Рисунок 24. Обозначение несимметричного наложенного сечения
Рисунок 25. Оформление нескольких одинаковых сечений
Рисунок 26. Оформление нескольких одинаковых сечений
Когда расположение одинаковых сечений точно определено изображением или размерами, допускается наносить одну линию сечения, а над изображением сечения указывать количество сечений.
Рисунок 27. Оформление сечения, проходящего через ось поверхности вращения
Выносные элемент ы
Выносной элемент – дополнительное отдельное изображение (обычно увеличенное) какой – либо части предмета, требующей графического и других пояснений в отношении формы, размеров и иных данных.
Выносной элемент следует располагать, по возможности, ближе к соответствующему месту на изображении предмета.
Рисунок 28. Оформление выносного элемента
Условности и упрощения
Условности и упрощения это правила позволяющие сделать чертеж более простым, понятным и уменьшить время на его выполнение. ГОСТ 2.305-68 устанавливает следующие условности и упрощения:
Рисунок 30. Образец изображения равномерно расположенных элементов
Рисунок 31. Образец изображения равномерно расположенных элементов
Рисунок 32. Образец оформления линий пересечения поверхностей
Рисунок 33. Образец оформления линий пересечения поверхностей
Рисунок 34. Образец оформления плавного перехода от одной поверхности к другой
Рисунок 35. Образец оформления плавного перехода от одной поверхности к другой
Рисунок 36. Образец оформления плавного перехода от одной поверхности к другой
Рисунок 37. Образец оформления плавного перехода от одной поверхности к другой
Рисунок 38. Образец оформления плавного перехода от одной поверхности к другой
Рисунок 39. Образец оформления плавного перехода от одной поверхности к другой
Рисунок 40. Образец оформления плавного перехода от одной поверхности к другой
Рисунок 41. Образец оформления плавного перехода от одной поверхности к другой
6. Пластины, а также элементы деталей (отверстия, фаски, пазы, углубления и т. п.) размером (или разницей в размерах) на чертеже 2 мм и менее изображают с отступлением от масштаба, принятого для всего изображения, в сторону увеличения.
Рисунок 42. Образец изображения незначительных уклонов
Рисунок 43. Образец изображения незначительной конусности
9. Предметы или элементы, имеющие постоянные или закономерно изменяющееся поперечное сечение (валы, цепи, прутки, фасонный прокат, шатуны и т. п.), допускается изображать с разрывами. Частичные изображения и изображения с разрывами ограничивают одним из следующих способов:
Рисунок 44. Образец обозначения плоских поверхностей
Рисунок 45. Образцы изображения предметов, имеющих постоянное или закономерно изменяющиеся сечение
11. Для упрощения чертежей или сокращения количества изображений допускается:
Рисунок 46. Образцы изображения предметов, имеющих постоянное или закономерно изменяющиеся сечение
Рисунок 47. Образцы изображения предметов, имеющих постоянное или закономерно изменяющиеся сечение
Рисунок 48. Образец изображения накатки
Рисунок 49. Изображение части предмета, находящейся между наблюдателем и секущей плоскостью
Рисунок 50. Образец применения сложного разреза
Рисунок 51. Образец изображения отверстия в ступице зубчатого колеса
Рисунок 52. Пример совмещения разрезов
13. Условности и упрощения, допускаемые в неразъемных соединениях, в чертежах электротехнических и радиотехнических устройств, зубчатых зацеплений и т. д., устанавливаются соответствующими стандартами.
Изучив, как в прямоугольных проекциях изображают точки, отрезки прямых и плоские фигуры, т. е. элементы, которые образуют различные предметы, рассмотрим способы получения прямоугольных проекций самих предметов.
Изображаемый предмет располагают перед плоскостями трехгранного угла так, чтобы возможно большее число граней предмета было параллельно плоскостям (рис. 112, а). Предмет проецируют на фронтальную плоскость V. Грани, параллельные плоскости V, изобразятся в натуральную величину, а грани, перпендикулярные к плоскости V,- отрезками прямых линий. Ребра, параллельные плоскости V, изобразятся в виде линии в натуральную длину, а ребра, перпендикулярные плоскости F,- точками. Так получают фронтальную проекцию предмета или вид спереди (см. рис. 112, а). Тем же способом на плоскости Н получают горизонтальную проекцию (вид сверху). Профильная проекция предмета (вид слева) расположится на плоскости W. Развернув плоскости проекции, получают комплексный чертеж (рис. 112, в).
Рис. 112. Получение комплексного чертежа
Комплексным чертежом называют изображения предмета на совмещенных плоскостях проекций. При этом горизонтальная проекция (вид сверху) располагается под фронтальной, а профильная (вид слева) – справа от фронтальной и на одном уровне с ней. Нарушать это правило расположения проекций нельзя.
Фронтальную проекцию называют видом спереди, или главным видом. Главный вид, получаемый на фронтальной плоскости проекций, является исходным, он должен давать наиболее полное представление о форме и размерах предмета. Остальные проекции располагаются в зависимости от главного вида. Такое расположение проекций называют проекционной связью.
Проекционная связь показана на рис. 112, б и в тонкими сплошными линиями, которые называются линиями связи.
При проведении линий связи между горизонтальной и профильной проекциями удобно пользоваться вспомогательной прямой, которую проводят под углом 45° примерно на уровне вида сверху, правее его (рис. 112, б и в). Линии связи, идущие от вида сверху, доводят до вспомогательной прямой. Из точек пересечения с нею восставляют перпендикуляры для построения вида слева.
Фронтальную проекцию точки обозначают строчной буквой со штрихом а, горизонтальную – без штриха а, профильную – с двумя штрихами а» (рис. 112, б и в).
Чтобы сократить число изображений, допускается на видах показывать невидимые части поверхности предмета штриховыми линиями. Так, например, на виде сверху и слева (рис. 112, б и в) штриховыми линиями показано отверстие.
Так строят чертежи в прямоугольных проекциях.
Однако нас интересует не только построение чертежей, но и их чтение, т. е. процесс представления пространственной формы предмета по его плоским изображениям.
Для того чтобы прочитать чертеж, нужно представить себе, почему получилось на нем то или иное изображение, т. е. подумать, какое тело могло дать такую проекцию. При этом нельзя рассматривать проекции отдельно одну от другой. Необходимо мысленно объединить представления о всех проекциях, данных на чертеже.
Ответьте на вопросы
1. Что называют комплексным чертежом?
2. Как называют проекции, полученные на плоскостях V, Н, W?
3. Как располагают проекции на чертеже?
4. Что означает «проекционная связь»?
5. Какое изображение на чертеже принято за исходное (основное)? В каком положении изображают на нем предмет?
6. Для чего служит «вспомогательная прямая»? Под каким углом ее проводят?
7. Как строят чертеж: предмета в трех проекциях?
Задания к § 17 и 18
Упражнение 50
Рассмотрите рис. 113, а и б. Выпишите в рабочую тетрадь названия плоскостей проекций, изображений и других элементов прямоугольного проецирования, помеченных на рис. 113 цифрами или буквами.
Форма записи:
Рис. 113. Задание для упражнений
Упражнение 51
По рисункам предметов найдите их чертежи в системе прямоугольных проекций (рис. 114). Запишите в рабочей тетради, какому рисунку, обозначенному буквой, соответствует чертеж, обозначенный цифрой. Как называют виды, данные на чертеже?
Форма записи:
Рис. 114. Задание для упражнений
Упражнение 52
Перечертите в тетрадь рис. 112, в в масштабе 2 : 1. Дайте к этому рисунку подпись, кратко изложите в ней основные положения данного параграфа (что называют комплексным чертежом, что значит проекционная связь, под каким углом проводят вспомогательную прямую и каково ее назначение, как обозначают проекции точек, как строят комплексный чертеж). В начале работы напишите заголовок «Комплексный чертеж».
Упражнение 53
Перечертите рис. 115, я и б в масштабе 2 : 1. Раскрасьте на каждой из прямоугольных проекций одну и ту же поверхность одинаковым цветом. (Поверхность надо раскрасить цветным карандашом или краской на всех проекциях независимо от того, изображается она фигурой или линией.)
Рис. 115. Задание для раскрашивание проекций
Упражнение 54
Определите и запишите в рабочей тетради, какой поверхности детали, обозначенной буквой на наглядном изображении, соответствуют линии и фигуры, обозначенные цифрами на чертеже (рис. 116, а и б).
Форма записи
Рис. 116. Задание на нахождение проекций поверхностей предметов
Упражнение 55
На рис. 117, а виды расположены без системы. Определите, какой буквой помечен главный вид. Как относительно главного вида должны быть расположены остальные виды? Решить задачу вам поможет наглядное изображение, приведенное на рис. 117, б.
Рис. 117. Задание на расположение видов чертежа в проекцтонной связи
Упражнение 56
На рис. 118 виды расположены без систем. Запишите, какой буквой помечен главный вид, какой – вид сверху и какой – вид следа. затем расположите буквы, которыми помечны виды, в том порядке, в каком должны расположены виды на каждом чертеже.
Форма записи:
Рис. 118. Задания на определение видов и правильное их расположение не чертеже
Упражнение 57
По заданным двум проекциям точек (рис. 119, а-и) найдите ушш третьи проекции. Обозначьте их буквами.
Рис. 119. Задание на построение третьих проекций точек
Упражнение 58
По заданным двум проекциям отрезков прямых (рис. 120, а-е) найдите третьи проекции. Обозначьте их буквами.
Рис. 120. Задания на построение третьих проекций линий
Упражнение 59
На рис. 121 даны аксонометрические проекции семи деталей. В каком направлении – А, Б или В – надо смотреть на деталь, чтобы правильно выбрать ее положение для главного вида?
Форма записи:
Рис. 121. Задания на выбор положения детали для главного вида
Упражнение 60
По аксонометрическим проекциям деталей (рис. 122, а-з) выполните их чертежи в системе прямоугольных проекций. Нанесите размеры и шероховатость поверхностей. (Размеры определите обмериванием изображений на рисунках). Все детали изготовляются из стали марки 45. На всех деталях отверстия и основания имеют шероховатость Ra 3,2, а остальные поверхности – шероховатость Ra 12,5.
Рис. 122. Задания на построение комплексных чертежей по аксонометрическим проекциям
Упражнение 61
Письменно ответьте на вопросы к рис. 123 (вопросы не переписывайте):
Рис. 123. Задания для упражнений
1. Как называется деталь?
2. Из какого материала ее надо изготовить?
3. В каком масштабе выполнен чертеж?
4. Какие виды даны на чертеже?
6. Каковы габаритные размеры детали?
7. Какова шероховатость поверхности отверстия? Какими размерами определяется положение отверстия?
8. Какова шероховатость основания детали?
9. Что изображено горизонтальной штриховой линией на виде слева? На каком расстоянии от основания детали проходит эта линия? Почему края этой линии заканчиваются отрезками сплошной основной линии, а не штриховой?
Проекционная связь
Проекционная связь на комплексном чертеже отражается линиями связи, соединяющими соответствующие проекции точки. [1]
Проекционная связь частичного вида с основным изображением осуществляется с помощью оси. СТ СЭВ 363 – 76 рекомендует вычерчивать половину ( рис. V.19 a) или четверть ( рис. V.19, б) изображения, если оно представляет собой симметричную фигуру. При таком изображении контуры выполняют сплошной линией, а места изгибов обозначают тонкой штрих-пунктирной линией с двумя точками. [2]
Проекционную связь между точками At и Аъ удобно осуществить с помощью вспомогательной прямой ОК, проведенной через О под углом 45 к прямым У. [3]
Положения проекционных связей соответствуют направлениям проецирования на плоскости П ] и П4, отмеченным стрелками. [5]
Проведя линии проекционной связи через точки А, B i, A и B i до пересечения с фронтальными проекциями траекторий соответственно точек А и В, получим их новые фронтальные проекции. [6]
В этом случае проекционная связь частичного вида с основным изображением осуществляется с помощью оси. [8]
С помэщью линии проекционной связи определена искомая горизонтальная проекция а точки А. Заметим, что точка Е является низшей точкой кривой. [10]
С помощью линии проекционной связи определена искомая горизонтальная проекция а точки А. Заметим, что точка Е является наинизшей точкой кривой. Ее горизонтальная проекция была получена с помощью горизонтали EN3, которая является касательной к заданной кривой. [11]
На чертеже строго выдержана проекционная связь между изображениями, продумана компоновка, что значительно облегчает его чтение. Сплошные детали показывают неразрезанными. [12]
Вид изображение обращенной к наблюдателю видимой поверхности предмета. Различают виды основные и местные.
Стандарт устанавливает шесть основных видов, которые получаются при проецировании предмета, помещенного внутрь куба, шесть граней которого принимают за плоскости проекции. Спроецировав предмет, грани куба разворачивают до их полного совмещения с одной плоскостью, получая шесть основных видов. Каждый основной вид имеет свое название и место расположения на поле чертежа: 1 – вид спереди (главный вид) размещается на месте фронтальной проекции; 2 – вид сверху размещается на месте горизонтальной проекции (под главным видом); 3 – вид слева располагается на месте профильной проекции (справа от главного вида); 4 – вид справа размещается слева от главного вида; 5 – вид снизу находится над главным видом; 6 – вид сзади размещается справа от вида слева (рис). Основные виды, так же как и проекции, располагаются в проекционной связи. Количество видов на чертеже выбирают минимальным, но достаточным для того, чтобы точнее представить форму изображенного объекта.
На видах, при необходимости, допускается показывать невндимыe части поверхностей предмета с помощью штриховых линий
Главный вид должен содержать наибольшую информацию о предмете, т. е. он должен давать ясное представление об особенностях формы, показывая ее силуэт, изгибы поверхности, уступы, выемки, отверстия, что обеспечит быстрое узнавание формы изображенного изделия.
Расстояние между видами на чертеже выбирается с таким расчетом, чтобы оставалось достаточно места для нанесения размеров.
