Что обозначает ups25 125 180

Назначение циркуляционного насоса – создание непрерывного циркулирования теплоносителя в контуре.

Популярность эффективно использующихся для этого насосов Grundfos не на пустом месте возникла.

Этому есть веские основания, ибо качество и безупречность работы агрегатов на опыте оценена пользователями множества стран.

В этой статье поговорим о маркировке, назначении этих насосов, их технических характеристиках и стоимости.

Содержание статьи

Брендовые насосы grundfos ups эффективно применяются:
в геотермальном отоплении,
для отопления индивидуального жилья,
в теплонасосных системах,
в холодильных установках,
для промышленной перекачки и нагрева воды,
для регенерации тепла,
в системах «тёплый пол»,
для кондиционирующих систем.

Принцип маркировки

Наиболее оптимальный вариант для систем «тёплый пол», одно-двухтрубных контуров ГВС и обогрева частных владений – насос циркуляционный grundfos ups, имеющий технические параметры, удовлетворяющие потребности небольших систем. Это механизм «мокрого» типа с частотами 50 Гц (при изготовлении для России).

На каждый насос грундфос ups нанесена маркировка, указывающая параметры устройства.

Так надпись UP обозначает тип насоса – циркуляционный, буква S – способность устройства к трёхскоростному режиму (переключение частоты обращения вала осуществляется автоматически или вручную). Далее, если агрегат сдвоенный, указана литера D.

Первая из цифр сообщает диаметр патрубков (мм), величину максимального напора (дм) обозначает вторая цифра. Далее следует тип соединения: трубная резьба понимается по умолчанию, литера F означает фланцевое соединение. Следующим указывается материал корпуса. По умолчанию – чугун, N – нержавеющая сталь.

Затем указываются особенности исполнения модели: А– нагнетание воды вверх, наличие у корпуса воздухоотводчика. К – модель для холодной воды, КU – то же, статор и клеммная коробка заполненные вспененным наполнителем. Последней указывается монтажная длина насоса в мм, например, 180.

Все описываемые ниже модели относятся к «мокрым» устройствам. Модификаций циркуляционных агрегатов разработано несколько серий, каждая из которых имеет свои особенности, отвечающие возрастающим требованиям пользователей.

Технические характеристики насосов Grundfos UPS

Насос циркуляционный grundfos серии ups 100 предназначены для использования в радиаторных системах и для контуров тёплых полов. Это «мокрые» устройства, в которых статор отделён от ротора (и контакта с теплоносителем) стаканом из нержавеющей стали. Жидкость, контактируя с ротором, выполняет роль смазки, охлаждая попутно насос. Обладая невысоким КПД, тип имеет преимущества – бесшумность в рабочем режиме, неприхотливость в обслуживании (могут работать без него годами).

Насос grundfos ups 25-40

Присущие для этой модификации серии grundfos ups технические характеристики следующие:
двигатель (для однофазной сети) имеет три скоростных режима;
циркулирующая жидкость – чистая вода с температурой от +2 до +110 °С;
в зависимости от скоростного режима мощность 45 Вт;
подача при этой мощности и токе 0.2 А составляет 2.5 м 3 /час;
Н max 40 дм;
питание 230 Вт;
вес изделия 2.6 кг.

Grundfos ups 20 60 130

Изделие из серии 100 с асинхронным двигателем. Имеет более широкую область применения, чем предыдущее: в кондиционировании и в горячем водоснабжении. Для технического обслуживания демонтаж насоса не требуется. «Начинка» изымается из корпуса. Электродвигатель сделан устойчивым к перепадам давления.

Grundfos ups 25-25 180

Будучи из сотой серии, насос циркулярный grundfos ups 25-25 также имеет тройку рабочих скоростей, на которых может работать. Режим работы устанавливается мануально. Осевой подшипник – графитовый, вал и радиальные подшипники изготовлены из керамики. Защита для однофазного движка не требуется.

Grundfos ups 25 60 180

Для работы в системах подогрева воды для отопления и в бассейнах. Поскольку устройство не снабжено префильтром, перекачивать им можно лишь чистые жидкости, не содержащие волокна и твёрдые частицы. Также не используется для вязких или агрессивных жидкостей. Оборудование способно подстраиваться под случающиеся перепады давления и может менять режим работы.

Устройство может использоваться для обеспечения циркуляции в тёплых полах. Поскольку конструкция имеет высокую герметичность, имеется возможность добавления антифриза 30%. Насос из серии 100 имеет горизонтально расположенный вал. Отмечается тем, что энергии потребляет мало. Ещё одна приятная особенность – при блокировке вала обмоткам двигателя перегрев не грозит. В конструкции отсутствуют сальники.

Grundfos ups 32 40 180

Используется в отоплении, кондиционировании и в горячем водоснабжении. Как и другие устройства серии 100 имеет присущие grundfosups характеристики и особенности:
графитный осевой подшипник и радиальные подшипники из оксидной керамики;
роторная гильза, рабочее колесо, подшипниковая обойма и щелевое уплотняющее кольцо сделаны из нержавеющей стали;
насос грундфос ups облачён в чугунный корпус;
статорный корпус выполнен из алюминиевого сплава;
статор оснащён термодатчиком;
в клеммной коробке размещён релейный модуль;
двигатель однофазный;
работает в трёхскоростном режиме.

Grundfos ups 32 80 180

Grundfos ups 50 60/2F

Grundfos ups 32 60

Grundfos ups 15 60

Назначение аналогичное модели 32-60. Н max – 60 дм, Сеть с U – 230V. Мощность до 70 Вт. При работе на третьей скорости ток I – 0,3 A. Вес 2.4 кг. Устройство дополнительно снабжено таймером, поэтому можно запрограммировать включение оборудования в ожидаемый период повышенного расхода согреваемой воды в системе.

Grundfos ups 15-50

Может использоваться автоматическое управление, когда устройство работает, сверяясь с таймером, а может «прислушиваться» к поведению системы и отвечать на изменение давления в ней, перестраивая свой режим.

Стоимость Grundfos UPS

Цена на насос Grundfos UPS меняется в зависимости от конкретной выбранной вами модели оборудования. Для того, чтобы не ошибиться с выбором необходимо определиться какими именно техническими характеристиками должен обладать агрегат.

Видео про насос Грундфос UPS

Предлагая оборудование с электродвигателями, способными работать в трёхскоростном режиме, производители позаботились о том, чтобы насосы grundfund ups имели надёжные электродвигатели для однофазной или для 1-2-х фазной сети. В основном те устройства, которые применяются в быту, рассчитаны на подключение к сети 220 В. Для долговечности и надёжности насосов предусмотрены следующие меры: кабельный ввод оборудован приспособлением, нивелирующим механические напряжения в кабеле. Кроме того он для удобства монтажа может выдвигаться из втулки.

Для защиты от перегрева насос Грундфос UPS оснащён релейным модулем, который позволяет не только обнаружить неисправность, но и вовремя отключить насос. Легко открывающаяся коробка клемм имеет зажимы для кабеля. К блоку управления статор электродвигателя подключается кабельным разъёмом. Сам БУ оснащён двумя переключателями и цифровыми дисплеями. Конечно, стоит отметить современный дизайн корпуса и его содержимого.

Источник

Насос Grundfos UPS

Насос Grundfos UPS датской компании широко известен, благодаря своим превосходным характеристикам. Концерн Grundfos заслуженно и справедливо занимает первые места на мировом рынке насосного оборудования. Датская компания насчитывает более 60 лет опыта проектирования и внедрения в производство инновационных решений. Проектировщики используют уникальную программу подбора насосов Грундфос, и уверенно выдвигают европейскую продукцию на главные позиции подрядчика, выполняя задачи на всех направлениях водоснабжения и водоотведения, включая отопительные аспекты.

С начала своего основания, компания предлагает решения и оборудование, намного превосходящие свое время. Лидирующее место на пьедестале, позволяют назвать компанию Грундфос законодателем тенденций проектирования и производства насосного оборудования. Главная концептуальная задача в компании Grundfos научить проектировщиков, строителей, а также заказчиков делать подбор насосного оборудования с учетом повышения энергетической эффективности поставленной задачи.

Главное преимущество мокрого ротора — абсолютная тишина эксплуатации, несмотря на непрерывную нагрузку. Жители загородных домов и частного сектора по достоинству оценили новаторство датской компании, насос грундфос вывел на новый качественный уровень возможности отопительной системы, многократно повысив ее эффективность.

Невзирая на пониженные показатели КПД в сравнении с традиционной, отдельной компоновкой гидравлической части и электродвигателя мокрый ротор концерна грундфоса занимает лидирующие позиции по объему продаж. Покупатель готов платить высокую цену за уют в доме и комфорт своих близких.

Насос Grundfos UPS. Обзор

Наше путешествие в мир насосов концерна Grundfos мы начнем знакомством c бытовой серией циркуляционных насосов. В далеком 1959 г компания представила в свет свой первый насос циркуляционный для отопления с одноименным названием грундфос. Все модели серии успешно применяются в принудительной системе отопления частных домов. Особое место в серии занимают проверенные временем насосы УПС.

Каждый насос Grundfos UPS оснащен переключателем на три скорости вращения, позволяющие более точно вписать его в гидравлические параметры системы. Насос изготавливается в двух исполнениях с различными частотами с 50 Гц для России и с 60 Гц для европейского потребителя. Серия применяется как в открытых, так и в закрытых системах отопления.

Конструктивно насосы UPS изготовлены по технологии « мокрый-ротор », одним словом, гидравлическая часть насоса и двигатель составляют единое целое. В такой конструкции ротор полностью герметизирован. Данное решение освобождает от использования торцевого уплотнения, вместо него используется всего пара сальников. Кроме того, насос не имеет крыльчатки для охлаждения двигателя, а от перегрева его защищает перекачиваемая жидкость, она же выступает смазывающим элементом для подшипников.

Насос Grundfos UPS обеспечивает циркуляцию теплоносителя в системах отопления и в системах кондиционирования. Специальное изготовление насосов из бронзы и даже нержавейки, решают задачу по использованию их в ГВС.

Насос Grundfos UPS в настоящее время насчитывает 28 наименований. Объясняется такое многообразие необходимостью более точного подбора насоса в современных системах отопления. Несмотря на изобилие наименований, все модели легко запоминаются, достаточно просто запомнить маркировку.

Насос Grundfos UPS маркировка :

Рассмотрим циркуляционный на примере насос Grundfos UPS 25 – 40:

Дополнительно можно запомнить, что бывают насосы с индексом «F», например Насос Grundfos UPS 40-100 F, этот индекс «F» обозначает фланцевое присоединение насоса к трубе. Кроме того бывают насосы с монтажной длиной в 130 мм, тогда в обозначении присутствует такая маркировка UPS 25-40 130.

Насосы с длиной 130 мм чаще всего используют в ограниченном пространстве, например в настенных котлах.

Стоит заметить, что производитель укомплектовывает насосы UPS гайками, что в значительной мере освобождает покупателя от возможных недоразумений, таких как покупка гаек неподходящих размеров. С недавних пор, в корпус насоса грундфос внесены дополнения – появились “наплывы”, за них удобно держать насос гаечным ключом.

Насос Grundfos UPS с литерой “A”

Насос устанавливают по ходу потока движения воды снизу вверх. Следует учитывать, что сам воздухоотводчик в комплект поставки насосов не входит и продается как вспомогательный аксессуар. Монтаж воздухоотводчика осуществляют путем ввинчивания, для этого корпус оборудован внутренней резьбой Rp 3/8 “.

Если мы хотим правильно подобрать циркуляционный насос Grundfos UPS, для начала, необходимо определиться с такими характеристиками как напор = H в метрах, и расход = Q в метрах кубических. Затем надо посчитать, сколько тепла понадобится на отопление Вашей площади.

Для этого изначально подбирается котел с мощностью исходя из параметров дома. Расчет непростой, понадобится размеры площади, придется учесть количество радиаторов в системе, учесть утепление дома, определиться с установкой окон, высотой потолков и так далее и тому подобное. Советуем, расчет лучше отдать на откуп специалистам и опытным монтажникам.

В результате расчетов мы получим искомые величины, с помощью них по графикам гидравлических кривых мы и подбираем насос. Но для простоты можно пользоваться таблицей подбора насосов в зависимости от площади дома. Кроме того, как мы знаем, насос Grundfos UPS имеет три скорости, с помощью которых мы подстроим насос под нашу систему.

Как видно из приведенной таблицы, владельцу двухэтажного дома площадью 100-265 м2, рекомендуется насос для отопления Grundfos UPS 32/40 или UPS 32/60 при наличии водяных теплых полов. Решение посоветоваться с Вашими монтажниками системы отопления, приветствуется, они более точно знают Вашу систему и опираясь на опыт подскажут лучший типоразмер насоса грундфос. Можно также подобрать насос UPS исходя из известной мощности котла по таблице ниже:

Насос grundfos ups технические характеристики

Технические характеристики насос grundfos UPS представлены в каталоге в разделе документация. Ниже мы предлагаем рассмотреть сводное поле гидравлических характеристик.

Хотим дать достаточно банальный совет о том, что насос Grundfos UPS, купить лучше в специализированном магазине у официального дилера. На рынках много подделок где грундфос легко спутать с недоброкачественным производителям. Подделки насосов Grundfos UPS неотличимы для не специалистов, так что будьте благоразумными и не поддавайтесь уловкам мошенников. На видео освещаются типичные отличия оригинала от подделки:

Компания Grundfos заботится не только о продвижении продукции на рынке, посредством расширения дилерской сети, но и создает условия гарантийного сопровождения. Приобретая насос Grundfos UPS, покупатель всегда может рассчитывать на техническую поддержку.

Подводя итоги

Датчане задали высокую тенденцию качества, насос Grundfos многие годы занимает лидирующие ступени пьедестала. Область применения оборудования компании Grundfos чрезвычайно широка. Сегодня мы рассмотрели бытовой насос УПС, устанавливаемый с целью увеличения скорости протока теплоносителя, и более быстрой доставке горячей среды до радиаторов отопления.

Однако не забывайте, об оптимальном соотношение скорости теплоносителя, и диаметре трубопроводной системы. Высокая скорость повлечет возникновение гула, недостаточная скорость, заставит замерзать ваших домочадцев. Если вы не уверены, что сможете правильно подобрать насос грундфос, лучше воспользоваться помощью специалиста.

Кроме того, насосное оборудование грундфос эффективно применяется в организации подачи горячей воды. Незаменимым инструментом Насос Grundfos станет в устройстве систем теплых полов с водяным наполнением. Насосы Grundfos часто можно встретить в составе готового котлового оборудования, ярким примером служат газовые котлы BAXI. Трудно представить функционирование центральных систем кондиционирования и вентиляции без насоса Grundfos.

В качестве совета, добавим, двухконтурный котел лучше обвязывать с использованием насоса Grundfos семейства Alpha. Сильно растет спрос, на насосы Grundfos Alpha при монтажных мероприятиях по устройству теплых полов. Бытовая серия Grundfos UPS, менее мощная, циркуляционный насос продавливает водяной столб лишь на 80 метров. Для более высоких потребностей существует линейка Grundfos MAGNA 3.

Источник

Циркуляционный насос Grundfos UPS 25-125 180 52588344

Сообщить о неточности в описании

Доставляем заказы по всей России. Доступны два варианта доставки:

Работаем с транспортными компаниями Деловые Линии, СДЭК, а также сервисом Яндекс.Доставка.

Также доступен самовывоз с нашего склада в Ростове-на-Дону: ул. Вавилова 71/1.

Время работы склада: с понедельника по пятницу, с 9:00 до 18:00.

Заказ можно оплатить:

Для юридических лиц
Компании и ИП могут оплачивать заказы по безналичному расчету.

В интернет-магазине Промышленная Автоматизация вы можете купить Циркуляционный насос Grundfos UPS 25-125 180 52588344. Для того, чтобы оформить заказ добавьте товар в корзину, или позвоните по бесплатному номеру телефона 8 800 550-72-59. После обработки заявки менеджер свяжется с вами по указанным контактным данным и уточнит дату и время, когда вы сможете приобрести и забрать Циркуляционный насос Grundfos UPS 25-125 180 52588344, а так же дату доставки, если она необходима.

Источник

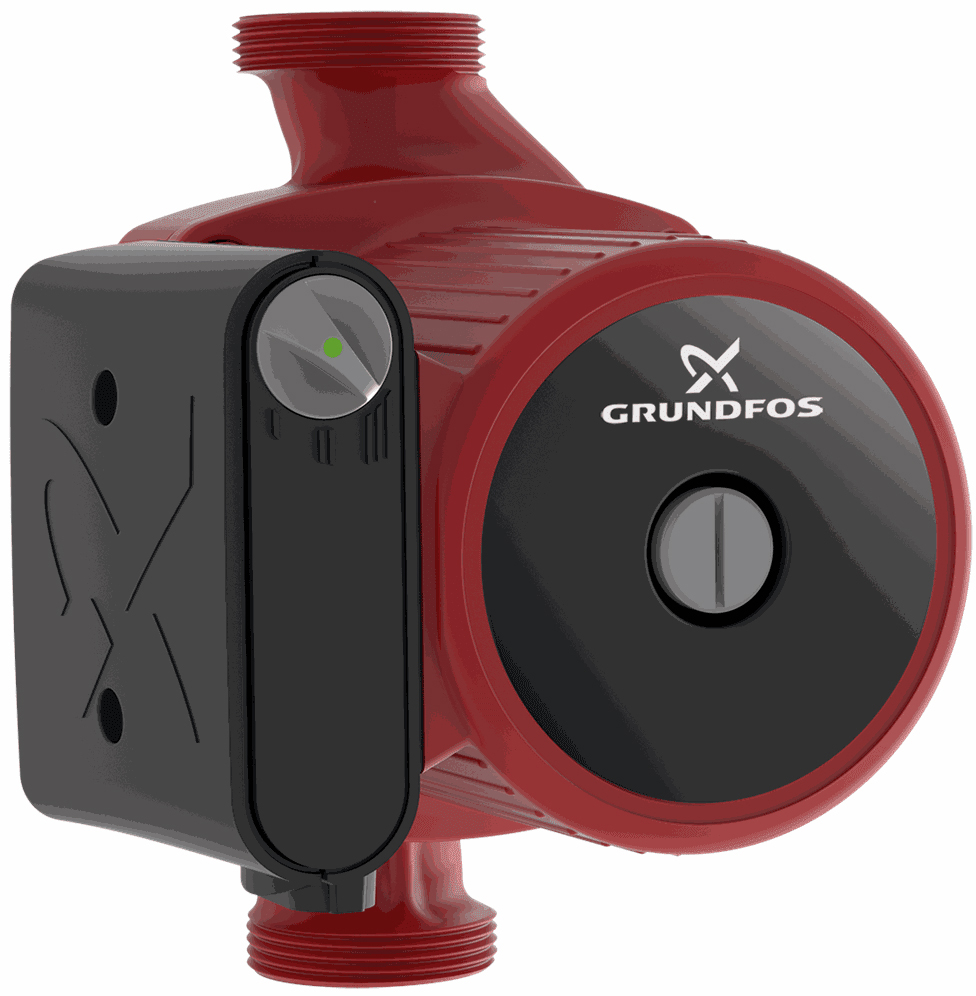

Циркуляционный насос Grundfos UPS 25-125 (1*230)

Краткое описание

Модель: Grundfos UPS 25-125 (1*230)

Min/Max потребляемая мощность: 270 Вт

Сфера применения: системы отопления и кондиционирования

ШхВхД: 15,1х18х16,2 мм

Общее описание

Циркуляционный насос Grundfos UPS 25-125 (1*230) предназначен для однотрубных и двухтрубных регулируемых систем отопления и кондиционирования. Насос отличается низким энергопотреблением, обладает несложной в применении автоматикой и длительным сроком эксплуатации.

— 3 фиксированные скорости вращения для оптимальной производительности системы отопления;

— низкий уровень шума;

— низкое потребление энергии;

— встроенный модуль защиты электродвигателя;

— длительный срок эксплуатации.

Модель циркуляционного насоса UPS 25-125 представляет собой компактный прибор, корпус которого выполнен из чугуна (для системы отопления). Корпус насоса оснащен переключателем частоты вращения на клеммной коробке электродвигателя. На лицевой стороне корпуса отображен ряд технических характеристик и условий использования насоса.

Модель насоса UPS обладает «мокрым» ротором, изолированным от статора герметичной гильзой. Насос и электродвигатель образуют единый узел, в котором применяются две уплотнительные прокладки. Подшипники смазываются перекачиваемой жидкостью. Все активные элементы внутренней конструкции насоса выполнены из термостойких и стойких к влажности и коррозии, материалов: нержавеющая сталь, керамика и металлокерамика, композитные материалы.

Монтаж и эксплуатация:

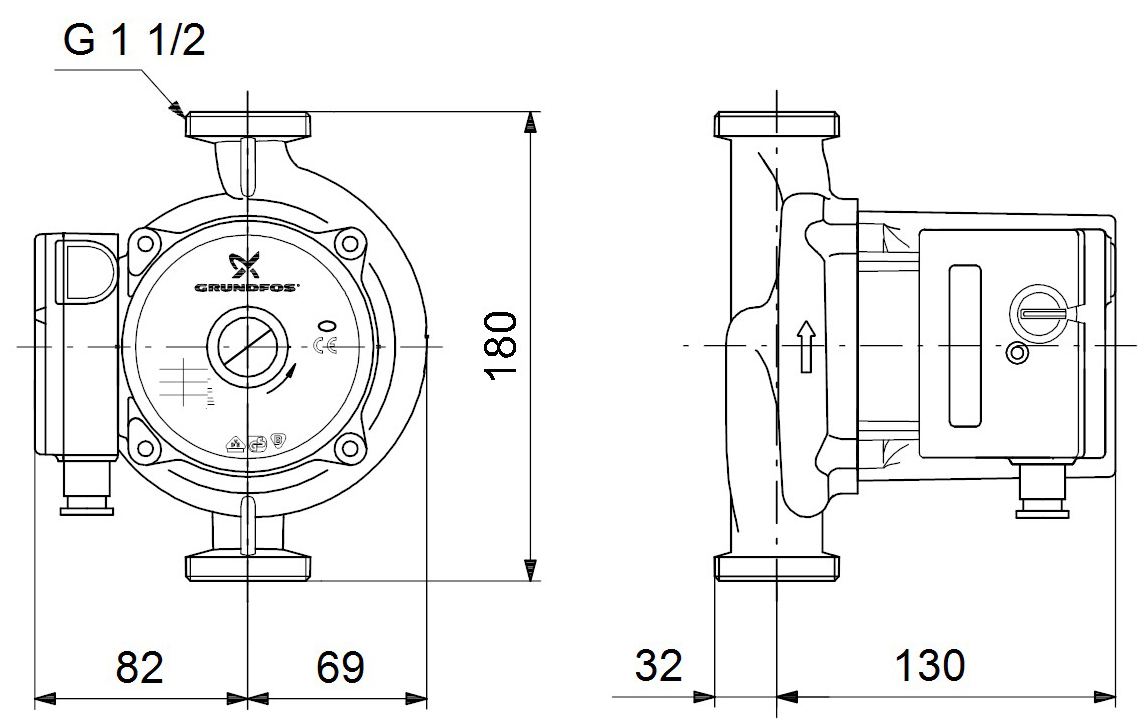

Для установки в систему отопления насос UPS 25-125 обладает трубным подсоединением с номинальным диаметром всасывающего и напорного патрубков 25 мм. Прочное и надежное соединение не требует дополнительного технического ухода и контроля за конструкцией.

Источник

Циркуляционный насос Grundfos UPS 25-125 (1*230)

Краткое описание

Модель: Grundfos UPS 25-125 (1*230)

Min/Max потребляемая мощность: 270 Вт

Сфера применения: системы отопления и кондиционирования

ШхВхД: 15,1х18х16,2 мм

Общее описание

Циркуляционный насос Grundfos UPS 25-125 (1*230) предназначен для однотрубных и двухтрубных регулируемых систем отопления и кондиционирования. Насос отличается низким энергопотреблением, обладает несложной в применении автоматикой и длительным сроком эксплуатации.

— 3 фиксированные скорости вращения для оптимальной производительности системы отопления;

— низкий уровень шума;

— низкое потребление энергии;

— встроенный модуль защиты электродвигателя;

— длительный срок эксплуатации.

Модель циркуляционного насоса UPS 25-125 представляет собой компактный прибор, корпус которого выполнен из чугуна (для системы отопления). Корпус насоса оснащен переключателем частоты вращения на клеммной коробке электродвигателя. На лицевой стороне корпуса отображен ряд технических характеристик и условий использования насоса.

Модель насоса UPS обладает «мокрым» ротором, изолированным от статора герметичной гильзой. Насос и электродвигатель образуют единый узел, в котором применяются две уплотнительные прокладки. Подшипники смазываются перекачиваемой жидкостью. Все активные элементы внутренней конструкции насоса выполнены из термостойких и стойких к влажности и коррозии, материалов: нержавеющая сталь, керамика и металлокерамика, композитные материалы.

Монтаж и эксплуатация:

Для установки в систему отопления насос UPS 25-125 обладает трубным подсоединением с номинальным диаметром всасывающего и напорного патрубков 25 мм. Прочное и надежное соединение не требует дополнительного технического ухода и контроля за конструкцией.
