Что означают различные маркировки противопожарных дверей в проектах?
Одним из популярных вопросов заказчиков является: «Что означают данные буквы, цифры и знаки после слов «дверь противопожарная»»? Некоторые уточняют: «Почему в разных проектах они разные, и кто их пишет»?
Ответ предельно прост: это маркировка дверей, предназначенная для короткого определения основных характеристик данной двери. Вид маркировки каждый производитель волен выбирать сам, чем многие и занимаются. Некоторые производители при этом делают частью такого артикула название своей компании (например, пульс дпм-01/60) или наименование-марку самой двери (например, Entrus D1 EIS60).
Давайте вместе разберемся, какие аббревиатуры встречаются чаще всего и что они означают?
По ГОСТ 31173-2003 «Блоки дверные стальные. Технические условия»:
Буквы П или Л, дополнительно к какой-либо аббревиатуре, могут означать направление открывания дверного полотна — Правое или Левое, соответственно.
Числовое дополнение 01 или 02, либо D1 или D2, может обозначать количество створок у дверного блока, то есть одностворчатая дверь или двустворчатая.
Очень часто в маркировке противопожарных дверей присутствует аббревиатура, обозначающая предел огнестойкости. EI60, EIS60 или EI30. Где буквы обозначают критерии, по которым определяется огнестойкость, а цифры — временной показатель, в течение которого огнестойкость соблюдается.
E — потеря целостности; I — потеря теплоизолирующей способности; S — потеря дымо-газонепроницаемых свойств.
Entrus D1 EIS60 — Противопожарная дымо-газонепроницаемая одностворчатая дверь марки Entrus с пределом огнестойкости в 60 минут.
ПУЛЬС-ДПМ-02/60 — Дверь противопожарная металлическая двустворчатая с пределом огнестойкости в 60 минут, производства компании «НПО Пульс».
Дверь противопожарная EI 30 металлическая однопольная
Отложить в корзину
Противопожарные двери EI 30 представлены одно- и двустворчатыми вариантами. Они могут быть глухими и остекленными (не более 25%).
ВНИМАНИЕ! Двери EI 30 ДПМ-01/30 сняты с производства. Мы предлагаем двери ДПМ-01/60 за туже цену! Противопожарные двери стандартных размеров всегда есть в наличии на складе в Москве!
* цена указана без НДС
Дверь противопожарная металлическая EI 30 однопольная ДПМ-01/30 (глухая\с остеклением)
| Тип коробки | Угловая коробка с подготовленными отверстиями для монтажа. |
| Тип порога | Упорный высотой 40 мм. |
| Замок | Врезной цилиндровый замок с защёлкой, фирмы DL по DIN 18250. |
| Запирание | Евроцилиндр с комплектом ключей. |
| Фурнитура | Нажимные ручки из полипропилена на короткой накладке чёрного цвета фирмы DL. |
| Петли | Приваренные, 2 шт., с упорным подшипником. |
| Крепёж | Через раму в подготовленные отверстия с заглушками. Или на анкерные пластины. |
| Покрытие | Покрытие порошковой краской по RAL 7035 (серый шагрень). |
| Исполнение полотна | Гнутые элементы; общая толщина 60мм; с толстым фальцем. Усиление под доводчик. |
| Уплотнители | Расширяющийся термоуплотнитель от горячего дыма, резиновый уплотнитель от холодного дыма и сквозняков. |
Лицензии и сертификаты
Наибольшей популярностью пользуются одностворчатые глухие конструкции. Двери металлические ДМП 01/30 обеспечивают надежную защиту от открытого пламени, они еще и защищают от проникновения, в также обеспечивают регулируемый проход. Присутствие такой противопожарной конструкции существенно повышает эксплуатационные показатели здания.
С появлением офисных, торговых и жилых зданий вопрос обеспечения безопасности становится особенно остро. В последние годы отмечается рост числа пожаров. Происходит это по причине увеличение числа объектов со значительным количеством электроприборов и компьютерной техники, постоянное использование которой провоцирует перегрузки в электросети.
Надежность и прочностные характеристики противопожарной двери во многом зависят от качества исполнения каждого ее элемента, а предел пожаропрочности определяется временным интервалом, на протяжении которого двери способны сдерживать распространение пламени.
Конструкция противопожарных дверей металлических предусматривает наличие рамы и полотна, внутри которого находится теплоизолирующий огнестойкий материал. В изготовлении огнестойких конструкций применяются инновационные уплотнители и наполнители, способные обеспечивать надежную защиту от огня, что дает возможность производить эвакуацию людей и оборудования в штатном режиме. Другими словами в течение 30-ти минут в соседние помещения не будет проникать пламя.
Двери ДПМ 01/30 устанавливаются:
Особенности однопольных противопожарных металлических дверей типа ДПМ 01-30
В случаях, когда в любом помещении происходит возгорание, первым делом нужно постараться его локализовать. Делается это, чтобы не дать распространиться огню и продуктам горения по близлежащим помещениям. Только так можно воспрепятствовать распространению огненной стихии, а после – приступать к процессу тушения.
Противопожарные металлические двери
Для этих целей и была придумана конструкция противопожарных металлических дверей. Ярким представителем среди которых становится металлическая противопожарная дверь однопольная ДПМ 01 30, называемая иначе — противопожарные двери ei 30.
И несмотря на то, что эта вариация становится облегченной версией ПМ 01 60, полотно справляется с возложенными на него функциями, гарантированно останавливая огненную стихию.
Что же касается используемых аббревиатур, то означают они следующее:
Упомянутого времени достаточно, чтобы на место пожара прибыл пожарный патруль и приступил к локализации огненной стихии.
Однопольная ДМП 01-30
Характерно, что однопольная или двупольная дверь (ДПМ 02-30, ДПМ 02-60) устанавливается только в дверные перегородки, выложенные из неподдающихся процессу горения материалов. Чаще всего, в роли этих перегородок выступают бетонные или кирпичные стены.
Что же касается стандартной комплектации данного типа двери, то в нее входят: дверная коробка, специальное огнеупорное полотно, термоуплотнители, запорные механизмы и доводчик. Каждому из них отводится своя роль, речь о которых пойдет в этой статье ниже.
Сама по себе конструкция ДПМ 01-30, ДПМ 02-60 или же ДПМ 02-30 предназначена для установки в стандартные дверные проемы имеющие габариты 1100*2100 мм.
Такое полотно представляет собой пустотелый короб, плотно заполненный изнутри минеральной ватой, выдерживающей температуру до ста тридцати градусов по Цельсию. Даже при столь значительных температурах такая вата не потеряет своих качеств, не разрушится и не выделит в воздух опасных веществ. Роль ее в другом, она должна стать своего рода защитной прослойкой, обеспечивающей возложенные на дверное полотно противопожарные качества.
Еще одной характерной особенностью описываемого изделия, является наличие специальной терморасширяющейся ленты, плотно проложенной по всему периметру дверного полотна. Для чего же нужна эта лента?
Дело в том, что вся конструкция выполнена из металла, не отличающегося гибкостью и не позволяющего обеспечить герметичность закрытого помещения. Поэтому на помощь и приходит упомянутая лента.
Во время пожара температура внутри комнаты возрастает. В этот момент лента начинает нагреваться, расширяться и заполнять пространство между дверным полотном и самой коробкой. В результате чего, набухнув, терморасширяющаяся лента плотно перекрывает все щели, обеспечивая герметичность внутреннего пространства комнаты. Вследствие герметичности, внутрь комнаты не попадает кислород, усиливая тем самым пожар. Да и самим продуктам горения уже не получится просачиваться через щели в другие, смежные, помещения.
Характерно, что вес дверного полотна большой и составляет порядка ста килограмм. Впрочем, в этом нет ничего удивительного если учесть, что короб его изготавливается из гнутого профиля толщиной в полтора миллиметра металла. Более того, используемые стальные листы имеют толщину около одного миллиметра.
Из чего состоит противопожарная металлическая дверь
Чтобы выдержать внушительный вес, дверное полотно устанавливается на специальные усиленные петли с противосъёмными ригелями. В результате чего, демонтаж ее не представляется возможным без использования специальных режущих инструментов.
Особенности используемого замка, как и ручек, отличаются от соответствующих обычных дверей. К примеру, используемый замок цилиндрического типа обладает великолепными противопожарными характеристиками. Более того, идущая в комплекте с замком ручка имеет покрытие из особого полимера, обеспечивающего ей пониженную теплопроводность и как следствие — великолепные противопожарные качества.
Чтобы увеличить и без того отменные двери противопожарные марки ei30 характеристики данного типа дверей, они укомплектовываются специальным доводчиком и выдвижным порогом.
Выдвижной порог для дверного полотна плотно закрывает щель
Роль этого выдвижного порога неоценима. Предназначен же он для того, чтобы плотно закрывать образующуюся при закрывании двери щель, между дверным полотном и полом. Поэтому, в закрытом состоянии обеспечивается дополнительная защита от распространения, как пожара, так и едких продуктов горения, могущих проникнуть через любую доступную щель или зазор дверной конструкции.
Сам же по себе, выдвижной порог приводится в действие с помощью специально разработанного механизма. Чтобы опустить порог, достаточно произвести манипуляцию с кнопками, располагающимися в районе петель.
Роль доводчика также, как и выдвижного порога, неоценима. С помощью него осуществляется закрывание створки двери. Такой доводчик представляет собой специальный рычаг и пружину, обеспечивающую процесс автоматического закрытия двери плотно к коробу.
Впрочем, строения его могут разниться, в зависимости от класса и марки двери. Часто встречаются доводчики трех типов – наружные припотолочные, напольные и скрытые.
Некоторые из типов дверей могут быть оборудованы специальными смотровыми окошками, площадь которых, как правило, не превышает двадцати пяти процентов от площади всего дверного полотна.
Если же вы сомневаетесь в качествах конструкций со смотровыми окошками, то смеем вас разубедить. Они достаточно надежные и ни в коем случае не уступают по своим параметрам глухому типу полотна.
Все дело в том, что в используемой в этом случае предусмотрен специальный стеклопакет из термостойкого стекла. В пространстве же между стеклами присутствует специальный гель, вспенивающийся и закрывающий смотровое окно от проникновения инфракрасного излучения.
Таким образом, ДПМ 01 30, становится великолепным вариантом противопожарной конструкции.

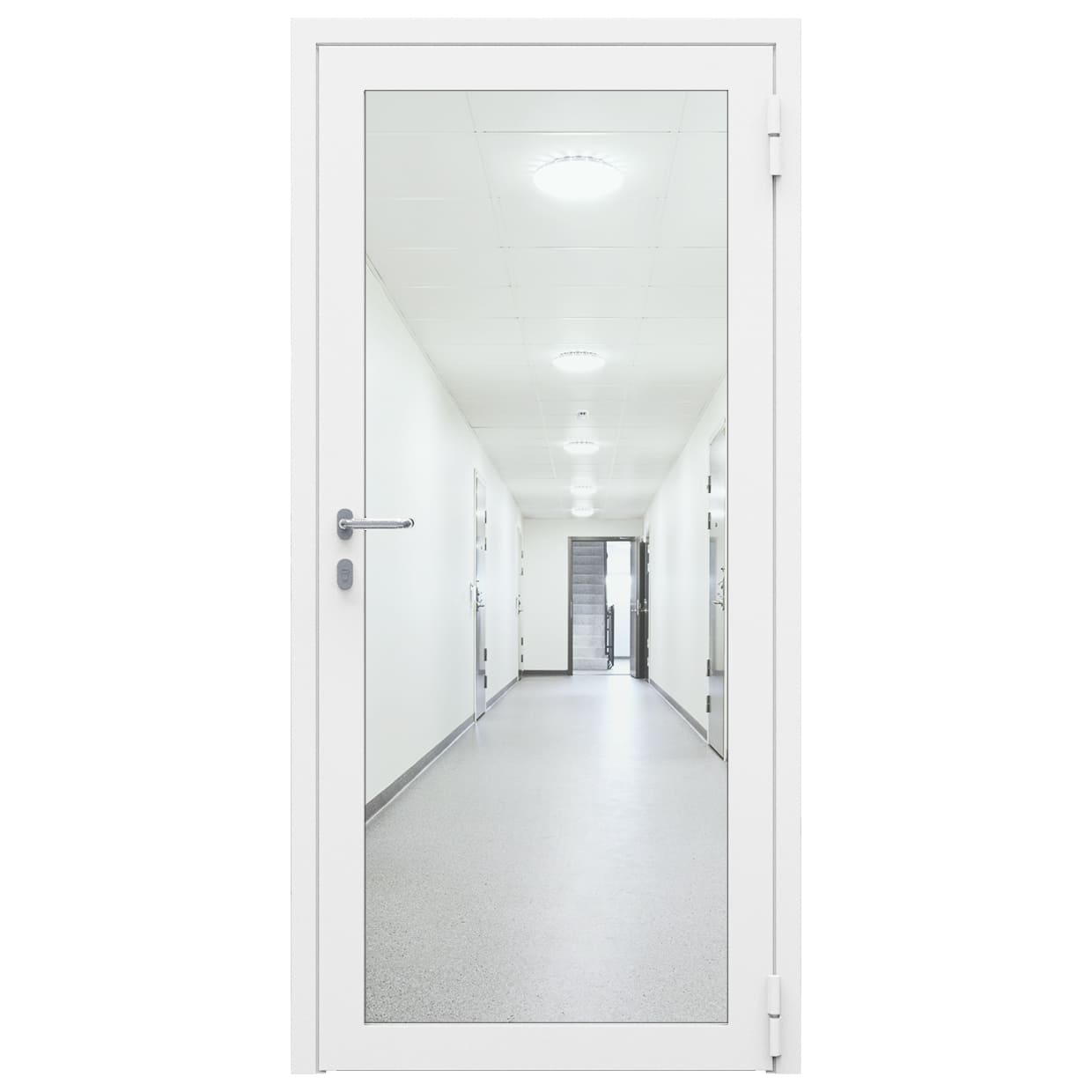

Дверь противопожарная остекленная однопольная ДПО-01/30 (EIW30) из стального профиля, торцевая коробка (980х2090мм), без порога, правая, RAL9016 (шагрень)
Монтаж и подготовка к работе ДПО-01/30 и 01/60
Монтаж и ремонт двери противопожарной остекленной однопольной торцевая коробка (980х2090мм) ДПО-01/30 (EIW30), стальной профиль, правая, RAL9016 должен производиться специализированными организациями, имеющими лицензию на проведение данного вида работ.
АО «НПО «ПУЛЬС» имеет Лицензию на осуществление деятельности по монтажу, техническому обслуживанию и ремонту средств обеспечения пожарной безопасности зданий и сооружений № 77-Б/03262 от 30.12.2015 г.
Перед установкой двери в проем необходимо осмотреть упаковку, убедиться в ее целостности. В случае обнаружения повреждений сообщить поставщику для принятия решения о дальнейших действиях.
После вскрытия упаковки произвести осмотр двери и убедиться в отсутствии механических повреждений, нарушении лакокрасочного покрытия, наличии комплекта поставки.
ВНИМАНИЕ! Монтаж двери с механическими повреждениями и нарушением лакокрасочного покрытия до уведомления поставщика об обнаруженных дефектах не допускается.
Дверь устанавливают в подготовленный дверной проем симметрично относительно центральной вертикали проема по уровню и отвесу. Подготовка проема означает выполнение его с припусками (монтажными зазорами) по ширине и высоте относительно установочных размеров коробки.
Рекомендуемая величина монтажных зазоров: 20-30 мм по ширине и 10-15 мм по высоте при заделке цементно-песчаным раствором и 10-20 мм по ширине и 5-15 мм по высоте при заделке огнестойкой монтажной пеной.
При монтаже боковые (и верхняя, при необходимости) стороны коробки крепятся к строительной конструкции анкерными винтами 10 через стойки коробки или (и) через монтажные планки, расположенные на внутренней поверхности дверной коробки. Перед установкой коробки в проем монтажные планки отгибаются под углом 90° в сторону плоскости крепления. Правильное положение коробки в проеме определяется по уровню, после чего на коробку навешивается дверная створка и на открытой створке проверяется работа замка – заедания не допускаются. Затем, с нажатием на дверную ручку, закрывается створка (при этом, следует дополнительно убедиться в фиксации замковой створки), после чего дверь закрывается на ключ. Наличие любых заеданий запирающих механизмов двери при закрытой створке на данном этапе монтажа свидетельствует о необходимости дополнительной корректировки положения дверной коробки по уровню. После чего, дверь закрывается на ключ, а коробка со стороны противоположной наличнику заделывается цементно-песчаным раствором или огнестойкой монтажной пеной.
Заделка огнестойкой монтажной пеной. При использовании огнестойкой пены необходимо строго соблюдать инструкции ее изготовителя. После заполнения дверной коробки, установленной в проеме, пеной (со стороны противоположной наличнику) после ее окончательного расширения она обрезается по контуру на глубину до 5 мм и оштукатуривается.
Внимание. Использование только пены при монтаже коробки без заделки раствором (оштукатуривания) или др. защиты не допускается. Следует строго соблюдать инструкцию и требования производителя пены.
При наличии в проеме металлических закладных, допускается крепление дверной коробки непосредственно к ним, в том числе с помощью электросварки и/или самонарезающих винтов (диаметром не менее 8 мм). При этом, полость дверной коробки должна быть заполнена цементно-песчаным раствором или огнестойкой пеной как описано выше и показано на рисунке 1.
УСТАНОВКА И НАСТРОЙКА ДВЕРНЫХ ПЕТЕЛЬ. В полупетли рамы 6 установить петлевые оси 6.1. На оси надеть резиновые втулки 6.2. Затем на петли рамы навесить створки (Рисунок 4).
Регулировка: шестигранным ключом извлечь из полупетли рамы стопорный винт 6.3. Меньшим шестигранным ключом отрегулировать ось петли 6.1 так, чтобы между полупетлями рамы и створки зазор составлял 10±1мм. При этом резиновая прокладка не должна быть деформирована (сжата) или свободно вращаться. После регулировки с усилием затянуть стопорный винт 6.3 и закрыть нижнее отверстие полупетли заглушкой 6.4
ВНИМАНИЕ. Стопорные винты всех петель должны быть затянуты, иначе оси петель начнут самопроизвольно раскручиваться при открывании двери
Установить двухсторонний самоклеющийся резиновый уплотнитель 13 на внутренний нащельник (фальц) створки.
ВНИМАНИЕ. Размер стекла 2 позволяет произвести монтаж без извлечения фиксирующих саморезов 12 (рисунок 2).
После того как стекло стоит на месте необходимо зафиксировать его с помощью штапиков 11 (рисунки 2 и 3). Для этого разместить штапик над шляпками саморезов и надавить руками до фиксации. При необходимости используйте металлический или пластиковый уголок через войлочную прокладку и резиновый молоток (рисунок 2).
После того как штапики смонтированы, при помощи пластикового инструмента установить резиновое уплотнение 14 (рисунок 2) между штапиком и стеклом.
ВНИМАНИЕ. Не допускается растяжение уплотнителя при установке.
Маркировка противопожарных дверей
Обозначения на пожаростойких металлоконструкциях, которые определяются ГОСТом, на первый взгляд кажутся запутанными и сложными. Несведущему человеку не понять, что означает маркировка: ДПМ ПКП-EIWS 60. Однако в этой аббревиатуре зафиксирована основная информация об изделии. Расшифровка: дверь противопожарная металлическая дымогазонепроницаемая в течение 60 минут однопольная правосторонняя с замкнутой коробкой, порожком и остеклением до 25%.
Что обозначают латинские буквы
Для маркирований огнеупорных моделей применяются:
Стандартные сочетания: EI – предел огнестойкости, EIS – огнестойкость + дымогазонепроницаемость, EIW – огнестойкость изделий с пожаропрочным стеклом, EIWS – огнестойкость + дымогазонепроницаемость железных конструкций со стеклянной вставкой.
Что значат русские буквы
Кроме маркировки латиницей все сертифицированные противопожарные двери имеют и аббревиатуру на родном языке. Перед покупкой внимательно изучите следующие сведения:
Следующие буквы компонуются между собой в свободном порядке, давая дополнительные сведения покупателю:
После аббревиатур в скобках всегда указываются размеры изделия. Также может стоять русская М с цифрами от 1 до 3 – это механические показатели.
