Что показывает камера заднего вида в автомобиле
Как работает камера заднего вида с динамической или статичной разметкой парковочных линий
Для современного человека автомобиль — это уже не атрибут роскоши. Но перемещение по мегаполису с загруженным трафиком требует от водителя повышенного внимания и ответственности. Чтобы снизить риск неправильной парковки, в машине нужно установить камеру заднего вида с динамической разметкой.
Как работает
Перед покупкой камеры для транспортного средства нужно оценить принцип ее работы и преимущества. Существует две разновидности таких приборов: с динамической разметкой и статичной.
С динамической разметкой
Модели с динамической разметкой способны выводить на экран не только картинку происходящего, но и специальную разметку. Динамические линии в камере обеспечивают максимальный комфорт при парковке автомобиля, точно показывая расстояние между транспортным средством и препятствием.
Устройства, работающие по этому принципу, фиксируются к заднему бамперу или возле автомобильного номера.
Передача данных от источника к дисплею осуществляется по видеокабелю или радиосвязи (в зависимости от особенностей модели).
При выборе подходящего устройства нужно учесть следующие нюансы:
Со статичной разметкой
Статическая разметка камеры заднего вида представляет собой графические линии, которые накладываются на общее изображение и не меняют свое положение в процессе парковки.
Что лучше
Если сравнивать камеру с динамическими линиями с системой парктроник, то она будет демонстрировать следующие достоинства:
Но у парктроника имеются такие преимущества, как возможность работы в темноте. Пользуясь камерой с динамической разметкой, приходится защищать ее от грязи, иначе качество картинки будет потеряно. Наиболее оптимальным решением является монтаж и камеры, и парктроника. Это позволит совместить достоинства обеих систем и получить от них максимум пользы.
Популярные модели
В продаже доступны многофункциональные парковочные камеры с разными характеристиками, настройками и принципом работы. Перед покупкой следует ознакомиться с наиболее популярными моделями, которые имеют хорошие отзывы и высокий рейтинг.
Динамичные
К самым продаваемым моделям с динамическими линиями относят:
Статичные
Лучшей моделью со статичной разметкой является AutoExpert VC-214. Устройство соответствует стандарту хорошего качества, обеспечивает высокую точность определения дистанции между автомобилем и препятствием, а также упрощает парковку.
Установка и подключение
Процесс установки устройства занимает немного времени. Каждый автомобилист, который установил правильно камеру, знает, что единственная сложность касается необходимости прокладывания кабеля от багажника до торпедо. В процессе монтажа необходимо определить оптимальное место для фиксации проводов и камеры, а также подготовить нужные инструменты. В их числе:
Штатные модели камер предназначены для отдельных автомобилей, поэтому в стандартном комплекте с ними идут все сопутствующие крепежи и элементы для удобной установки.
Самым простым и популярным способом установки является крепление к заднему бамперу и автомобильному знаку. Устанавливая оптический блок в таких местах, необходимо предварительно просверлить отверстия и закрепить камеру внутри. Провода прокладываются по местам монтажа электрической проводки.
Как пользоваться
Пользуясь камерой заднего вида, необходимо учитывать некоторые правила и рекомендации. Правильное использование прибора подразумевает выбор оптимальных настроек с учетом условий езды.
Новичку, который никогда раньше не использовал подобный датчик, достаточно понять принцип его работы. При движении задним ходом система автоматически запускается, передавая сигнал на экран внутри автомобиля. Поэтому специально включать ее после старта езды не нужно. Поверх основного изображения отображаются вспомогательные полосы, которые указывают на траекторию движения колес. Она может меняться в зависимости от поворота руля.
Еще на дисплее присутствуют перпендикулярные полосы, которые указывают на дистанцию между корпусом машины и задним бампером. В зависимости от удаленности полосы от корпуса она приобретает зеленоватый оттенок. Точность траектории определяется качеством системы. Дешевые модели не могут гарантировать хороший результат.
Как пользоваться камерой заднего вида
Производители постоянно придумывают различные дополнения к автомобилю, чтобы с одной стороны улучшить точность манёвров водителя, а с другой — заставить его раскошелиться.
Существуют датчики парковки. А к ним при желании можно добавить ещё и камеру заднего вида, что позволит подъезжать к какому-либо объекту или препятствию на максимально близкое расстояние.
Поначалу может показаться сложным использование изображения с задней части авто. Но немного потренировавшись, получите прекрасного помощника, подсказывающего, куда и на сколько можно крутить руль.
Как использовать камеру заднего вида
Установив видеокамеру на заднем бампере автомобиля и соединив с монитором в салоне, можете не беспокоиться о работоспособности прибора. Как только включите заднюю передачу, камера тут же начнёт функционировать, подавая картинку на дисплей.
Выбирая камеру заднего вида, желательно брать с матрицей HCCD. Устройство малогабаритное, зато порадует качественной картинкой.
Чтобы водителю было удобно, в более дорогих моделях показываются парковочные линии, указывающие на правильность траектории задних колёс.
Вы поворачиваете руль и нажимаете на педаль газа, и разметка тут же изменяется в полном соответствии с вашими перемещениями.
Кроме линий траектории, картинка испещрена перпендикулярными полосами, указывающими на расстояние от бордюра до бампера. Чем дальше корпус машины от препятствия, тем зеленее становится изображение. А самое красное, как вы уже поняли, обозначает максимально опасную приближённость и призывает проявить особое внимание.
Как пользоваться камерой с разметкой
Опытные водители могут возразить, что способны оценить расстояние на глазок, но это только до того момента, пока они не попробовали произвести парковку с помощью камеры заднего вида. После этого обязательно установят себе подобного помощника.
Чтобы лучше рассмотреть ситуацию сзади авто, автолюбители стараются установить большой экран. Но так делать нежелательно, ведь громоздкая техника может перекрыть доступ естественному обзору.
Можно использовать и «чистую» картинку. Но учтите, что камера, охватывающая как можно больше пространства, выдаёт на экран не вполне реальное изображение, и с этим придётся считаться.
То ли дело парковочные линии. Сетка графических контуров поможет сориентироваться в пространстве и не промахнуться с нажатием на тормоз. Если камера заднего вида поддерживает функцию синхронизации с навигатором, то вообще парковка превратится в весёлое беззаботное развлечение.
Советы водителям-новичкам
Не пытайтесь ориентироваться исключительно на камеру заднего вида. Помните, что зеркала ещё никто не отменял и в них нужно время от времени заглядывать. Ведь предметов, расположенных в непосредственной близости к бамперу или под ним, вы на дисплее не увидите, так как они находятся за пределами охватывания окуляра, а зеркало заднего вида вполне сможет помочь.
Но сколько бы помощников ни было установлено на автомобиле, всегда помните, что лишняя осторожность никогда не помешает. Так что обязательно передвигайтесь на задней передаче очень медленно и ни в коем случае не изменяйте настройки камеры во время движения.
В зависимости от модели камеры парковочные линии могут обладать разным углом охвата: 120-170 градусов.
Проследите, чтобы во время парковки дверца багажника была плотно закрыта, иначе изображение с камеры сместится, и можете наломать дров.
В ночное время на тёмном участке дороги просмотр изображения с камеры заднего вида может быть затруднён, тем более если не работают фары заднего хода.
Не переживайте, что поначалу может что-то не получиться. Навыки езды приходят со временем. Наездите несколько сотен километров и научитесь парковаться, полагаясь не только на камеру заднего вида, но и на собственную интуицию. И тогда никакие препятствия на дороге вам будут не страшны.
Как выбрать камеру заднего вида для автомобиля
Камера заднего вида нужна, чтобы безопасно парковаться — обзор у нее шире, чем у зеркала заднего вида. С камерой вы заметите выбежавших на проезжую часть детей или аккуратно впишетесь между тесно стоящими машинами.
Все камеры заднего вида делают в Китае. Дешевые ноунеймы лучше не брать — они хрупкие и негерметичные: сломаются из-за дождя или высокой температуры. Известные бренды не халтурят на производстве, их камеры не боятся ударов, грязи, дождя и жары.
Камеру заднего вида устанавливают в штатное место автомобиля.
Если его нет, то можно поставить камеру в:
— рамку номерного знака;
— любое место на саморезы.
Камера в плафоне подсветки незаметная и простая в установке, но место под нее есть не в каждой модели автомобиля. Камера в рамке номерного знака легко монтируется, но ее могут украсть вместе с номером. Универсальная камера подойдет к любой модели авто, но для установки придется сверлить в кузове или бампере отверстия. Камера в стоп-сигнал сделана под определенную модель машины, поэтому сверлить и настраивать угол не нужно.
Матрица отвечает за качество изображения. Они бывают трех видов:
CMOS — недорогая, ночью не видит, поэтому камеру оснащают подсветкой.
CDD — светочувствительная, поэтому видит ночью. Подсветка не нужна.
CDD HD — светочувствительная матрица с высоким разрешением, картинка в 2 раза детальнее.
Для подсветки камеры используется LED-лампочка заднего хода. Она дает яркий свет, который может слепить камеру и не видит через туман. Лучше взять камеру с ИК-светодиодами: она лишена этих недостатков.
Угол обзора у камер заднего вида может быть от 100 до 180 градусов. 150° хватит для парковки и комфортной езды, 180° даст полный обзор всего, что происходит за машиной.
Почти у всех камер есть парковочные линии — по ним можно определить расстояние до препятствия. Чтобы дистанция измерялась корректно, камеру нужно поставить на нужной высоте — точно по инструкции. У некоторых моделей парковочные линии можно отключить.
Камеры премиум-класса имеют динамические парковочные линии — они поворачиваются вслед за автомобилем. Функция работает программно — трудится микропроцессор. В то время как штатные камеры реагируют на поворот колес.
Помощь в выборе камеры заднего вида
Парковка автомобиля всегда требует особой внимательности. Но если Вы водитель с небольшим стажем вождения, то наверняка вам парковка дается тяжело. Зачастую многие прибегают к помощи третьих лиц, которые помогут скорректировать ваши действия при парковке. Но если таковых нет, и вы один? Для этого производители авто товаров специально производят камеры заднего вида, которые крепятся к вашему авто и подключаются к любому устройству для вывода полученной информации с камеры на экран. На сегодняшний день можно встретить различные модели, но, чтобы сделать выбор, необходимо ориентироваться в основных характеристиках камер заднего вида. В данном обзоре я расскажу, на что стоит обращать внимание при покупке данного вида устройств.
При покупке камеры заднего вида, необходимо придерживаться небольшого списка пошаговых действий при выборе.
1) Так как многие автолюбители ценят и любят внешний вид своего автомобиля, большим и главным вопросом при выборе камеры является ее место установки и способ крепления к авто. Заранее подумайте о том, какая камера вам подойдет по данным характеристикам.
2) Второй вопрос, который вас должен волновать, куда все-таки будет выводиться изображения с камеры? Будет ли это штатная магнитола с видео входом, портативный внешний плеер или отдельный встраиваемый монитор?
3) Далее следует решить, каким способом вы будете организовывать «транспортный» поток передачи изображения от камеры на экран. Будет ли это стандартная проводная прокладка или же беспроводная передача…
4) Только после того как вы определились со всеми тремя пунктами, можно приступать к «отсеву» предложенных вариантов по основным техническим характеристикам: Типу матрицы, углы обзора, минимальная освещенность, система цветности, ик-подстветка, наличие парковочных линий и IP-защита.
Тип камеры заднего вида
Каждая камера заднего вида различается по способу крепления и ее месту установки. Принято различать четыре типа конструктивного исполнения камер заднего вида, а именно:
Штатная камера заднего вида
Подобный тип камер монтируется на штатное место автомобиля, такие устройства производит завод изготовитель авто, а камера имеет «скрытую» установку (не бросаются в глаза).
Некоторые производители выпускают камеры заднего вида, которые монтируются на место плафона подсветки номерного знака, при этом подсветка не нарушается, так как она предусмотрена в конструкции камеры. Подобные камеры выпускаются не на все марки автомобилей.
Врезная камера заднего вида
Для установки подобного типа камер необходимо заранее высверливать технологическое отверстие для ее установки. Фиксация производится с помощью защелок или контргайки.
Камера, вмонтированная в номерную рамку
Распространенные тип среди автолюбителей, так как в номерном знаке по центру располагается миниатюрная камера. Такая рамка зачастую подходит для установки практически в любое авто.
Универсальная камера заднего вида
Тип обусловлен простой конструкцией, благодаря которой, камеру можно установить на любую машину в любом подходящем месте. Чтобы закрепить такую камеру к корпусу авто, необходимо использовать или липкую ленту, либо сверлить отверстие в корпусе и крепить на болты с гайками или шурупы.
Вывод изображения и стандарт видеосигнала
Выбирая себе камеру заднего вида на автомобиль, необходимо продумать заранее куда вы будете ее подключать. На сегодняшний день способов вывода картинки может быть несколько:
1) Вывод изображения на монитор. Монитор может быть встроен в зеркало заднего вида, встроен в бортовую панель или в солнцезащитный козырек; 2) Вывод изображения на экран штатной магнитолы с видео входом; 3) Вывод на портативный медиа-плеер.
 |  |  |
Если в вашем авто есть штатный монитор, то это облегчит вывод изображения, так как в случае отсутствия подобной опции необходимо докупить требуемый аксессуар в ваш автомобиль. Так или иначе требования к мониторам едины. Самое главное, чтобы устройство поддерживало ТВ-сигнал стандарта NTSC или PAL. Данный стандарт влияет на выбор камеры так как поддерживаемый стандарт монитора может быть не совместим со стандартом камеры.
Способ передачи видеосигнала
Всего существует два способа передачи видео с камеры.
1) Стандартное проводное подключение осуществляется с помощью кабеля от задней части до монитора. Такой способ передачи тянет за собой ряд дополнительных действий по демонтажу обшивки и прокладке кабеля внутри салона авто. Качество картинки в данном случае будет хорошее, плюс этот способ надежен.
2) Беспроводное подключение осуществляется с помощью дополнительных вспомогательных приёмопередающих устройств, которые находятся у камеры с задней части авто и возле монитора. Такой способ передачи видео больше подходит для навигаторов или портативных медиа-плееров. Для мониторов, имеющих провод возбуждения, такой способ не подойдет. При передаче видеосигнала могут возникать помехи в виде «снега» на мониторе.
 |  |
Тип матрицы камеры
CMOS и CCD – это два типа матриц которые применяют в камерах заднего вида. Каждый тип преобразует изображение в цифровой сигнал по собственной технологии. Но один тип матрицы более низкий в цене, другой лучше по качеству преобразования сигнала.
CMOS матрицы по качеству изображения на порядок ниже, цвета изображения не столь сочные, может присутствовать рябь. У данного типа матрицы светочувствительность немного ниже, чем у CCD матриц (0,01 Лк против 0,1 Лк).
Делая выбор старайтесь ориентироваться именно на CCD матрицы, так как прорисовка и детализация картинка будет лучше, соответственно безопасная парковка с помощью камеры оснащенной такой матрицей – это половина успешной парковки.
Углы обзора
Чем выше угол обзора камеры, тем больше будет искажаться изображение, но ширина охватываемого участка будет больше. В данном случае надо ориентироваться на проверенные среднестатистические значения, обычно такие углы варьируются в диапазоне от 150 до 170 градусов. Такие углы способны обеспечить хороший охват участка позади автомобиля и неплохую картинку с камеры.
Зеркальная передача изображения
Такая опция как зеркальное отображение картинки с камеры присутствует во многих моделях камер заднего вида. Главная задача такой опции – это максимальное удобство в усвоении информации на мониторе, то есть чтобы полученная картинка была идентичной что и в зеркале заднего вида.
Регулировка наклона камеры
Если камера заднего вида имеет функцию регулировки наклона, это является приятным бонусом. Ведь когда настанет момент пусконаладки, и выбудете регулировать камеру, данная опция будет весьма кстати.
Отображение парковочных линий
Парковочные линии на камере – это неотъемлемая часть. Поэтому если таковых нет у камеры, советую от такой покупки воздержаться. Данные линии представляют прямоугольную сетку разных цветов, которые накладываются камерой на картинку перед выводом на монитор. С помощью такой цветной сетки можно легко ориентироваться и определять реальное расстояние до препятствия.
Минимальный уровень освещенности и ИК подсветка
Уровень освещённости измеряется в люксах. Чем меньше данный параметр, тем лучше просматривается изображение в сумерках или в темное время суток. Но многие производители специально завышают данный показатель, указывая в технических характеристиках недостоверные значения, так как проверить реальный показатель достаточно проблематично. Так или иначе лучше делать выбор в пользу наименьшего значения освещенности, обычно это 0,1 люкс.
Инфракрасная подсветка встречается не во всех моделях камер. Если говорить на чистоту, то в случае с камерами заднего вида, светодиодная подсветка не эффективна. С помощью датчика света, встроенного в камеру, происходит автоматическое включение и выключение подсветки в нужный момент времени. Неэффективность заключается в том, что при недостаточном количестве света, цветная камера становится черно-белой. Поэтому подумайте нужна ли вам такая опция в камере или нет? Ведь фонари заднего хода способны предоставить вполне годное освещение.
Стандарт защиты
Камера заднего вида подвержена жесткому режиму эксплуатации, именно поэтому стандарт защиты неотъемлемая составляющая. В камерах можно встретить степень защиты как IP 66, так и IP 67 и IP 68. Первая цифра стандарта защиты отвечает за защиту от пыли, вторая от влаги. Самая высокий показатель защиты у IP 68 – такая камера максимально защищена от пыли и влаги.
Единственное на что еще стоит обратить внимание — это питание камеры, зачастую питание не должно превышать 14 В, а в случае если у автомобиля бортовая сеть рассчитана на 24 В, необходимо прибегать к помощи понижающих инверторов.
Заранее продуманный выбор камеры заднего вида, это 100% успешная покупка. Так как «правильная» камера играет важную роль в жизни вашего автомобиля. Да и вам будет во много раз удобнее парковаться и маневрировать задним ходом с помощью камеры.
Ценовые критерии
Изучив всю предложенную информацию, пора прикинуть ваши финансовые возможности.
До 2000 рублей доступны универсальные и врезные камеры, с углом обзора до 170 градусов. Основной тип матрицы таких моделей – CMOS, а стандарт защиты IP66-67.
От 2000 до 3000 рублей доступны камеры как врезные, так и универсальные, а также вмонтированные в рамку номерного знака и различной расцветки. У данных моделей уже можно встретить модели с матрицей типа CCD. Но степень защиты камер в основном IP67.
От 3000 рублей доступны модели камер различного типа, более дорогие модели имеют большие углы обзора, и практически схожие технические характеристики с предыдущей ценовой категорией. Поэтому данный случай является примером того, когда не стоит переплачивать лишние пару тысяч рублей.
Надеюсь на то, что данный материал принесет вам пользы. На этом у меня все, спасибо за внимание! Удачи на дорогах!
Камера заднего вида. Как работает.
Ранее камера была установлена, теперь расскажу о том, как работает.
Камера подключена к китайскому 2DIN головному устройству к разъему Camera In, что
обеспечивает автоматический вывод картинки на экран при включении задней передачи.
Это работает как при включенной, так и при выключенной магнитоле. Во втором случае это происходит с микроскопической задержкой, но всё равно очень быстро. Звук при этом вырубается. Если парковка производится в несколько приемов — то включение-выключение звука немного подбешивает, это единственный косяк реализации камеры в данной голове. А как у вас?

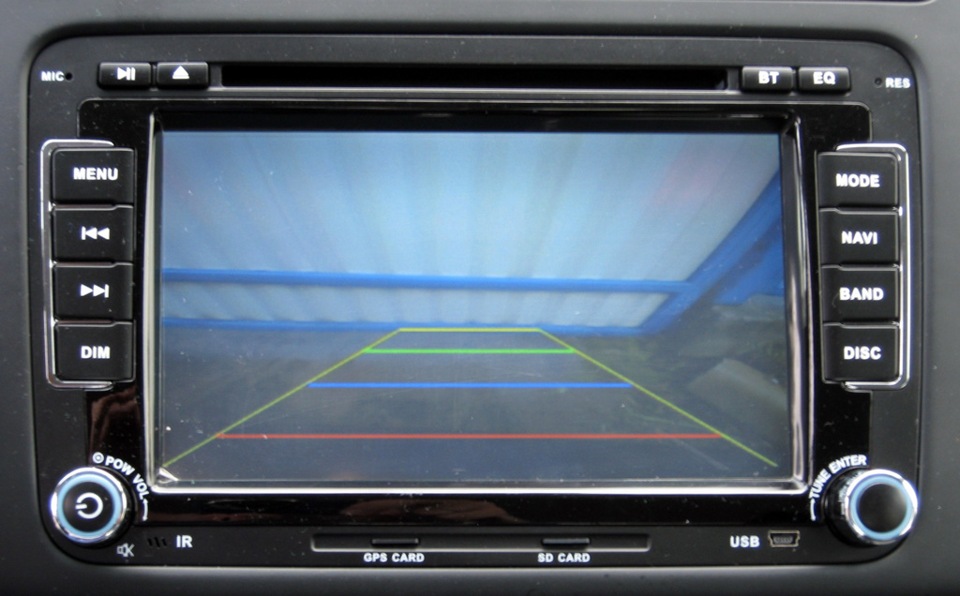

Смещение камеры относительно центра заметно только первые 5 минут. Картинка широкоугольная, поэтому оценивать расстояние до по периметру сложно, т.к. есть искажения.

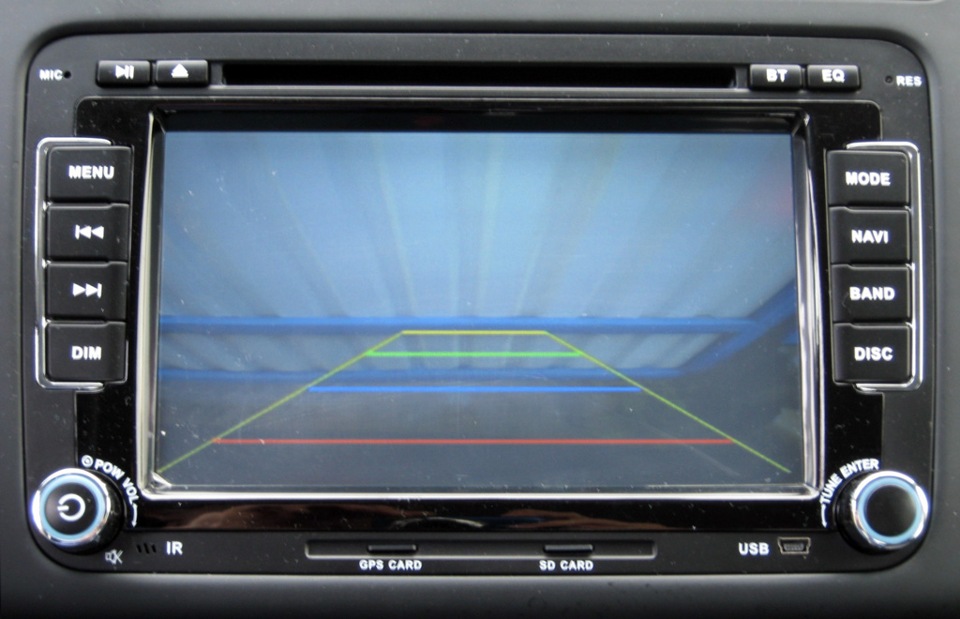

В настройках камеры можно выбрать прямое или зеркальное изображение.
Я использую прямое.
Одиночные капли или грязь почти не мешают, но в дождь пелена на объективе закрывает картинку, надо попробовать натереть антидождем.

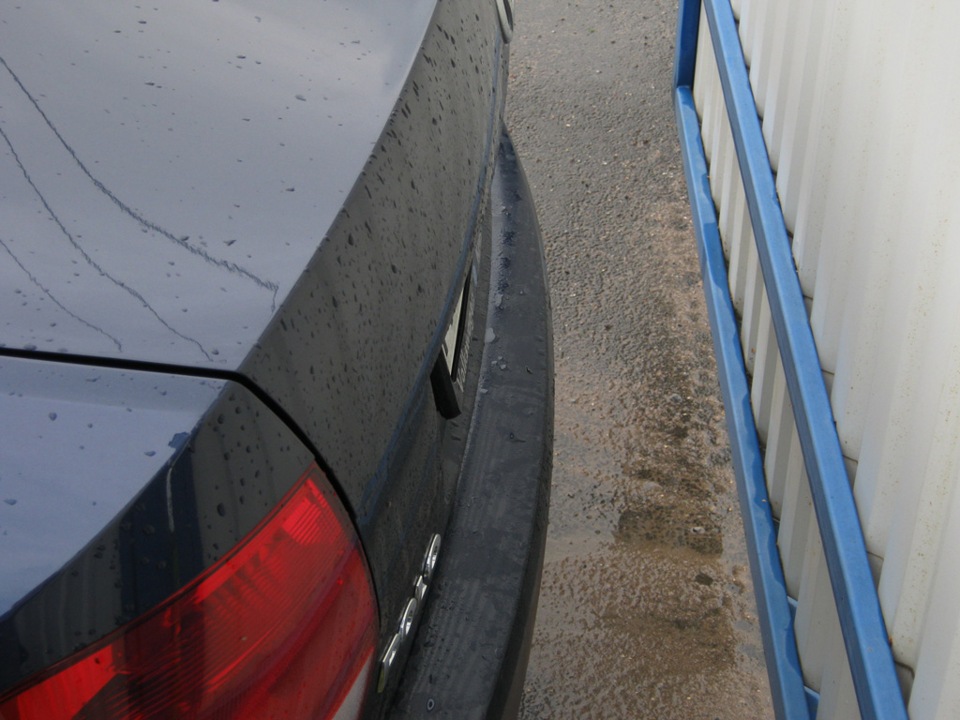

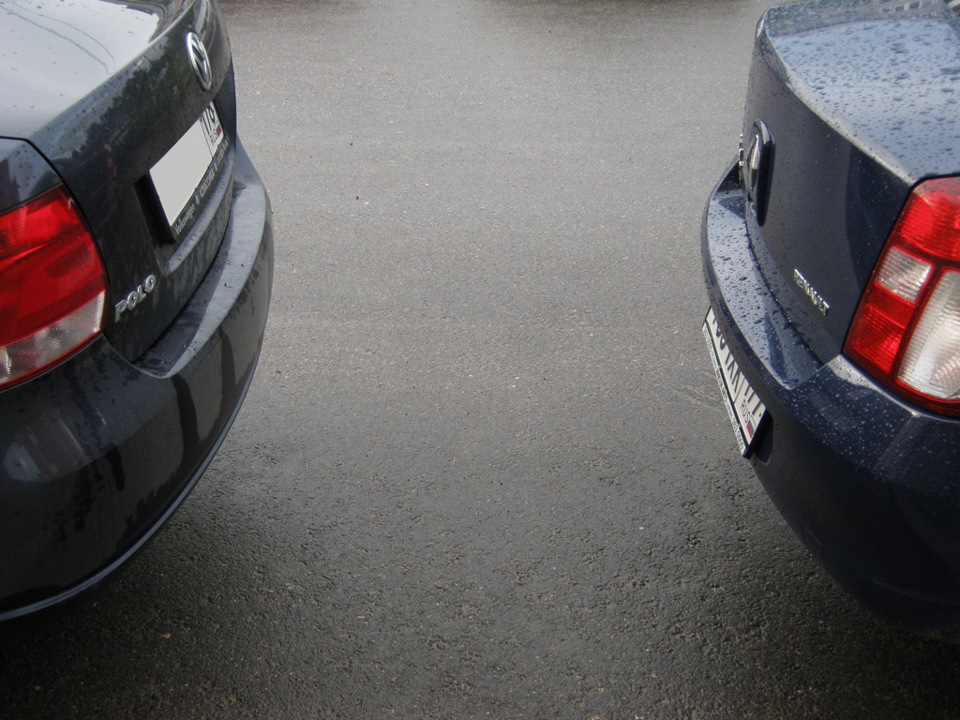

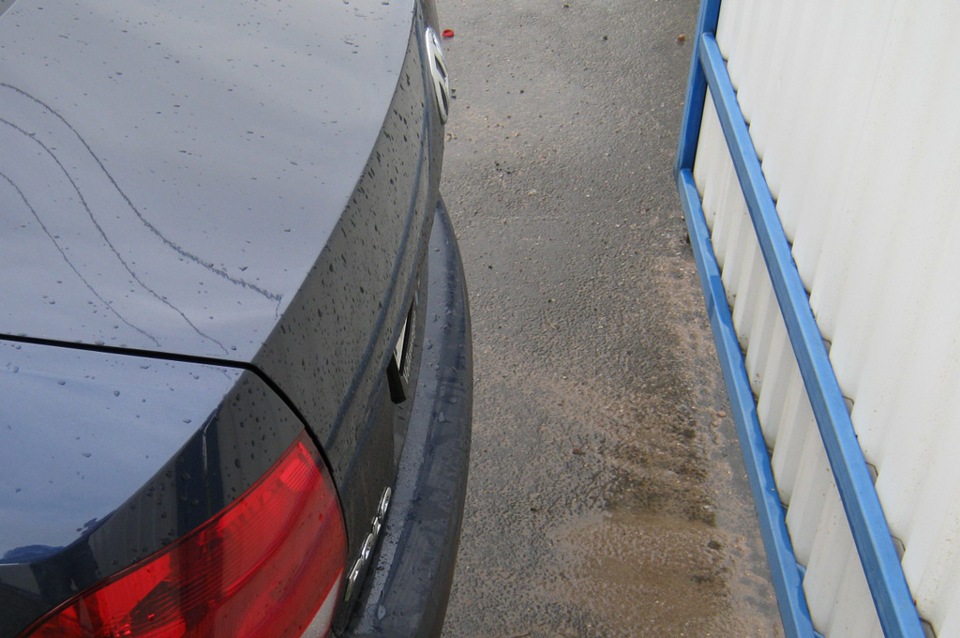

На камере есть парковочные линии, однако использовать их нужно с умом, по линиям можно судить об объектах на одном уровне или ниже камеры. Если препятствие имеет выступающую часть выше линий (запаска джипа, кузов грузовика), то по линиям будет казаться, что объект далеко, а в реальности впритык! Это из-за того, что камера смотрит чуть-чуть вниз, а объекты по периметру — в т.ч. выше, кажутся дальше в силу широкоугольности.

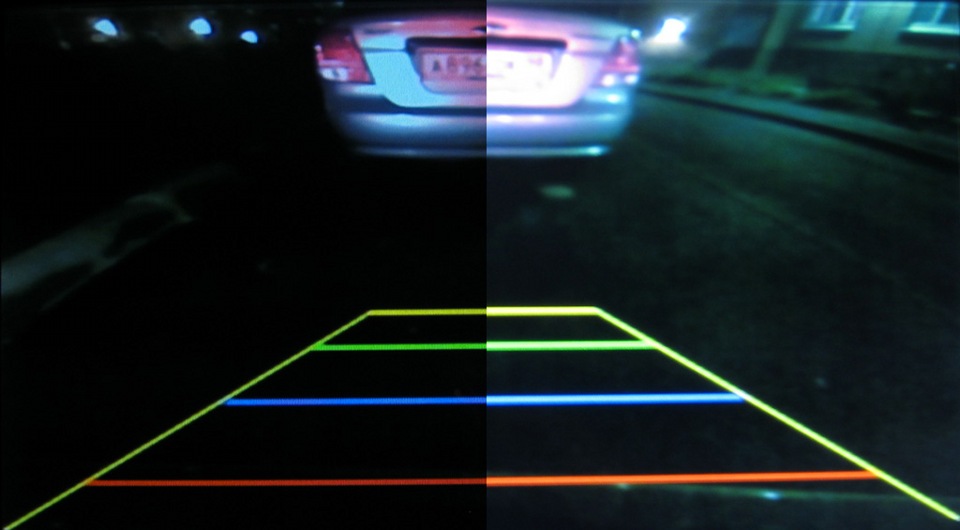

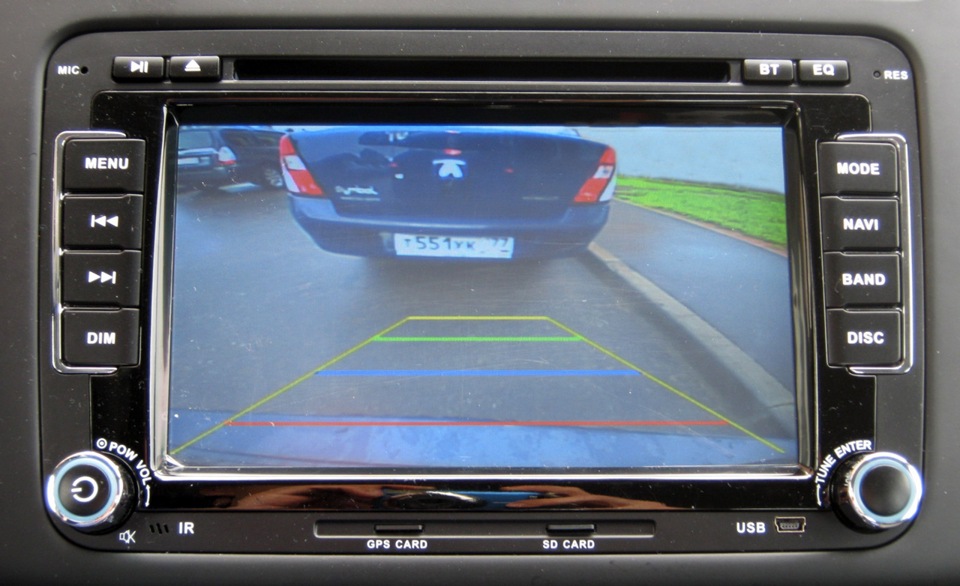

Чёткость достаточная, как днём, так и вечером. Пример — на фото. Фотоаппарат имеет более узкий динамический диапазон, чем глаз. Поэтому я сфотографировал с разной экспозицией. В реальности глаз видит так же ярко, как справа, но без засветки, т.е. номер различим, как слева. В кромешной тьме конечно видно немногое даже в свете фонаря заднего хода.

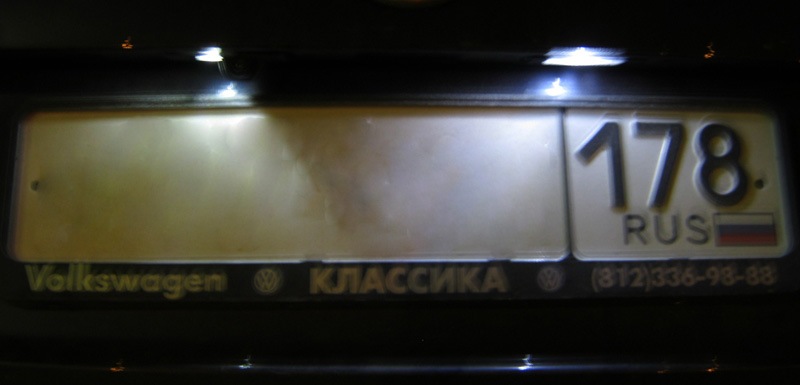

Светодиод подсветки номера светит холодным светодиодным светом, в то время как второй оставшийся родной светильник — теплым светом лампы накаливания. Заказал светодиодную лампу на 4 диода на замену — получилась большая разница в яркости. Нашёл двусторонний на 2 диода, поменял. Сейчас яркость выровнялась, но есть небольшая разница в температуре, но она на порядок меньше, чем с лампой накаливания. Попробую найти светодиод потеплее светом.
Вобщем камерой доволен, своих денег и времени потраченного на установку стоит!
Теперь при парковке не нужно гадать, открывать дверь, чтобы оценить расстояние.
Только нужно привыкнуть немного, что камера есть 🙂
