Чем крепят брус к оголовку сваи

Обвязка винтовых свай деревянным брусом: важные моменты

Надежность свайно-винтового фундамента, как, впрочем, и любого другого строительного основания, зависит от соблюдения технологических рекомендаций, а также от правильности его геометрических параметров. Сегодня мы рассмотрим основные моменты, касающиеся обустройства деревянной обвязки свайно-винтового фундамента. О возможных ошибках, а также о правилах, подлежащих обязательному выполнению, мы узнаем из опыта пользователей.

В статье рассмотрим следующие вопросы:

Предположим, что свайная часть фундамента у вас уже готова: сваи ввинчены в грунт, оголовки приварены, а отклонение горизонтального уровня винтовых свай соответствует допустимым погрешностям. Мы не станем брать на себя ответственность, рассуждая о том, какое расстояние должно быть между сваями, на какую глубину они должны быть ввинчены в грунт. Также мы не станем давать советов относительно подходящего диаметра свай. На эти вопросы обосновано ответят только профессиональные проектировщики, к которым и следует обращаться за соответствующими расчетами. Для начала мы хотим предостеречь вас от серьезной ошибки, соблазн допустить которую возникает у многих непрофессиональных застройщиков.

Вынос несущих стен за пределы свайного основания

Иногда частные застройщики пытаются найти решения, которые позволяют сэкономить на покупке строительных материалов и на работе по ввинчиванию дополнительных свай. При этом они забывают о прочности строительной конструкции, которую можно нарушить весьма опрометчиво.

Вот пример грубейшего нарушения строительной технологии, на фото изображен вынос наружной стены за пределы свайного ряда.

Что можно порекомендовать людям, которые ставят сомнительную экономию во главу угла? Самое главное – не допускайте самодеятельности, и тогда все у вас получится. Если строительными нормативами предусмотрена установка сваи под каждый угол или стену будущего помещения, то пусть так и будет. Не нужно делать никаких свесов и отступов, которые не имеют под собой опоры в виде сваи, прочно ввинченной в грунт. К удешевлению конструкции это не приведет, зато дополнительными проблемами застройщика обеспечит.

Если вы сделаете свес или отступ, то эта конструкция у вас будет на лагах висеть. В этом случае придется делать двойную обвязку изнутри и связывать ее каким-то образом с внешним свесом (чтобы конструкция полностью не разошлась). Дешевле (за счет экономии на сваях) не выйдет, так как придется потратиться на усиление нижнего перекрытия, а вот проблем это добавит конкретно.

Вообще, по технологии строительства свайно-винтового фундамента сваи необходимо ставить под все перерубы, углы и несущие стены. Это самое главное правило.

Брус или доска – что лучше?

Поговорим о том, какой материал лучше использовать для создания деревянной обвязки. Строительные нормативы допускают использование цельного деревянного бруса (150х150, 150х200 200х200) или бруса, сшитого из несколько досок (50х200). Наборной брус качественно заменяет брус цельный и по некоторым характеристикам даже превосходит его. Три доски, сшитые вместе, заменяют брус сечением 150х200, при этом четыре доски аналогичны брусу 200х200.

Оба варианта (и с брусом, и с доской) популярны и оба – правильны. При этом, изучив преимущества и недостатки каждого материала, многие застройщики делают свой выбор в пользу именно сшитой доски.

Зачем вам использовать брус 150*200? Сбейте вместо него 3 доски 50*200 и не мучайтесь с этим бревном. Эта тема постоянно поднимается на форуме.

Слово «бревно» было упомянуто пользователем не случайно. Цельный брус является сравнительно тяжелым строительным материалом и в условиях ограниченного количества рабочих рук переносить его с места на место (даже в условиях небольшой строительной площадки) будет весьма затруднительно. К тому же, цельный брус плохо сопротивляется изгибу (хуже, во всяком случае, чем доски, поставленные на ребро), что делает его использование менее практичным.

Доски, в отличие от бруса, перед установкой на сваи необходимо прочно соединить между собой. А это – дополнительные расходы, и в этом, пожалуй, заключается их основной недостаток.

Доски сколачиваются между собой гвоздями в два ряда с шагом 20 см. На каждом оголовке крепятся не одним глухарем, а четырьмя.

Что касается длины гвоздей: для составного бруса из трех досок (50х200) достаточно гвоздей длиной 90 – 120 мм. Они пробиваются с двух сторон в шахматном порядке, как и указал пользователь builder. Расстояние между гвоздями – 20…45 см. Если брус составляется из четырех досок, вначале сбиваются вместе 3 доски, потом к ним крепится четвертая (такими же точно гвоздями).

Теперь поговорим о «глухарях», упомянутых в цитате. «Глухарь» – это крепежный элемент – саморез, шляпка которого изготовлена в виде шестигранника (под гаечный ключ или гайковерт).

С помощью «глухаря» брус крепится к оголовку сваи (глухарь ввинчивается снизу).

Диаметр глухаря для крепления обвязочного бруса – 8…10 мм, его длина – 100…150 мм.

Чтобы брус или составные балки не раскололись во время завинчивания глухарей, в древесине необходимо предварительно просверлить отверстие.

Определить диаметр сверла поможет небольшая таблица.

Источник

Свайный фундамент: обвязка, закрытие

Виды перевязки

В настоящее время известны несколько типов, таких как:

Соединение столбов лентой может быть исполнено, как над землей (от 15 до 30 см над уровнем почвы; применяются на пучинистых грунтах), лежащий на почве, так и в погруженный в грунт (в настоящее время почти не применяют данный тип).

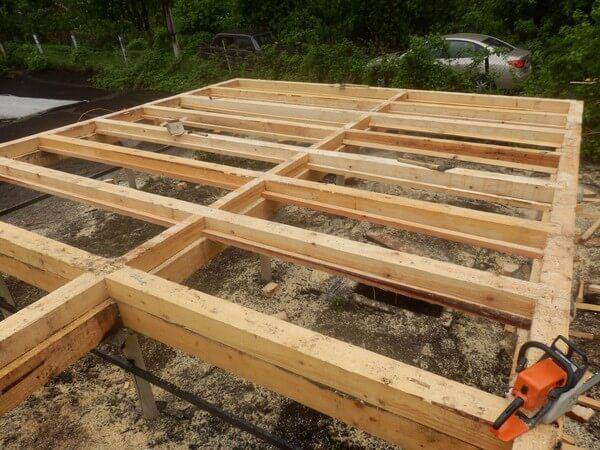

Обвязка свайного фундамента брусом

При строительстве своими руками малоэтажного дома, хозяйственной постройки, бани из строительных материалов средней тяжести (каркасных или щитовых) отличным решением станет обвязка деревянным брусом.

Ростверк ложится на столбы или сваи сверху, применяют самый распространённый размер заготовки из бруса размером 150х150 или 200х200, так как стоимость таких пород в несколько раз дешевле лиственных, причем прочностные показатели и срок эксплуатации изделий из разных пород абсолютно идентичные.

Перед установкой поверхность деревянного изделия следует обработать антисептиком для предотвращения гниения заготовки, а затем покрыть гидроизоляцией (чаще других применяют битумные смеси). Обвязка фундамента брусом должна быть исполнена в правильной последовательности:

Обвязка винтовых свай швеллером

Данный тип перевязки имеет увеличенную несущую способность, чем деревянные бруски, изделия из металла используют как для возведения жилых деревянных построек, так и зданий из пено- и шлакоблоков, а также из газосиликатного кирпича.

Чаще других ростверком служит двутавровая планка или швеллер. Точный подбор определенного размера профильной трубы зависит от расчетных показателей самого основания. Перемычка из двутавровой балки отлично справляется с сжимающими нагрузками, обеспечивает большую жесткость скрепления столбов, поэтому ее целесообразнее применять, чем другие виды перемычек.

Когда столбы обвязывают двутавром, планку одного и того же сечения следует прокладывать по всей длине основания, стандартно используют изделия сечения № 20. Швеллер принято прокладывать под основные стены сечением № 30, под другие — № 20.

Технология установки железной перемычки:

Железобетонное перекрытие

Ленточная обвязка из бетона обойдется на 30-35 % дешевле, чем ростверк такого же фундамента из швеллера или двутавра, причем по прочности и надежности он будет превосходить железные заготовки.

Перекрытие из железобетона следует возводить по правилам:

Методы обвязки свайных фундаментов брусом, профтрубой и уголком

Виды обвязки свайных оснований

Свайные фундаменты пользуются популярностью в промышленном и частном строительстве, когда уклон на строительной площадке достаточно большой или на местности имеется большая глубина залегания прочных пород.

В таких грунтах нецелесообразно копать глубокие траншеи, так как возможен сдвиг почвы или затопление дна траншей грунтовыми водами. В свою очередь, свайные конструкции подойдут идеально, учитывая их особенности, конструктивные характеристики и небольшую стоимость в целом.

Для чего используется обвязка?

Схема устройства ростверка в столбчато-свайном основании

Для обеспечения большей прочности конструкции и равномерной передачи нагрузки от здания на грунт, часто используется специальная обвязка фундамента или ростверк.

Ростверк соединяется со сваями с помощью шарнирного соединения, арматурной сетки, жесткой сварки и проволоки. В частном строительстве практикуется обвязка ростверком из деревянного бруса, профтрубы или швеллера.

При проектировании свайно-ростверковых фундаментов нужно учитывать количество свай. Чем больше используется свай, тем меньшее сечение будет арматуры обвязки. Кроме того, можно применять также обычную широкую доску или профтрубу малого диаметра, соединять все звенья нужно уголками.

Виды и типы обвязок

Применение профтрубы для обвязывания свай основания зданий

Свайно-ростверковые фундаменты отличаются высокой прочностью, они практически полностью нейтрализуют вертикальные и горизонтальные подвижки почвы.

Используются для возведения домов на подвижных и неустойчивых почвах, склонных к пучению.

Сваи также активно закладывают в расчет не только при проектировании нового дома, но и применяют в ходе ремонта уже существующего, так как они достаточно прочные и способны выдержать нагрузку зданий в несколько этажей.

При этом важно учитывать человеческий фактор, а также наличие в почве твердой породы. Во время установки свай неизбежно образуется небольшой угол уклона за счет смещения сердцевины, поэтому после монтажа конструкций их нужно выровнять и укрепить

Методы укрепления свай, используемых в частном строительстве:

Обвязку совсем необязательно делать, если месторасположение верхней точки сваи не более 60 см от уровня грунта. Но если она выше, то без обвязки не обойтись, так как несущие конструкции даже под воздействием ветра или дождя будут смещаться, а со временем возможен перекос самого здания.

Необходимые материалы для обвязки свайного фундамента:

Понадобятся сварочный аппарат и строительные уровни.

Обвязка швеллером или профтрубой

Швеллер и профтруба для обвязывания свай фундамента

Швеллер – это металлическая жесткая балка большой толщины, имеет свои ребра жесткости, к которым методом сварки присоединяют арматуру или верхушку сваи.

Профилированная труба стоит дешевле, масса у нее меньше, но и прочностью она не отличается, принцип соединения аналогичен швеллеру. Оптимальный метод соединения – это накладка двух балок одна на другую или внахлест. Особенности:

Рекомендации мастеров

При выборе обвязки из деревянного бруса следует придерживаться следующего порядка работ:

стыки бруса с торца важно укладывать в «ласточкин хвост» или «лапа в лапу»;
когда все параметры будут проверены, брусья можно крепить к опорам шурупами, которые должны иметь диаметр 8 мм и длину 150 мм, их следует вкручивать гаечным ключом;
предварительно нужно сделать сверлом в брусе отверстие диаметром 6 мм на три четверти длины шурупа. Это необходимо, чтобы брус не дал трещину;
еще надежней конструкцию крепят болтами диаметром 8 мм, которые должны проходить через брус сверху вниз

Для этого предварительно необходимо сделать отверстие при помощи сверла глубиной 10 мм. Это нужно для крепления головки болта и шайбы, диаметр должен быть не меньше 30 мм.

Обвязку еще называют ростверк. На сегодняшний день ростверк – это один из лучших вариантов, отличающийся очень высоким качеством и максимальной надежностью при укреплении свайного фундамента. Своими руками можно создать надежную опору для своего дома. Перед началом работ нужно приготовить уровень и рубероид, а также саморезы. Не стоит забывать о молотке и металлических уголках. Выбор остальных материалов и инструментов зависит от определенной технологии. Лучше всего, по словам специалистов, технология с использованием хомутов и соединения с резьбой.

Об обвязке винтовых свай, видах обвязки, назначении, необходимости, смотрите в следующем видео.

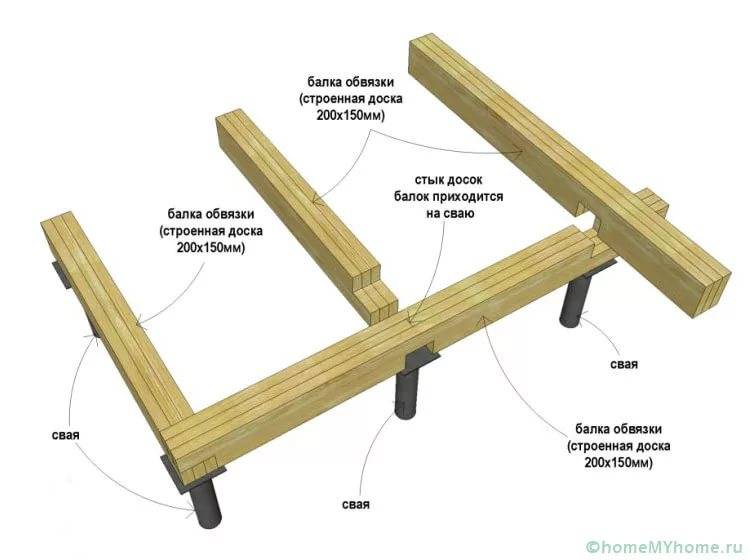

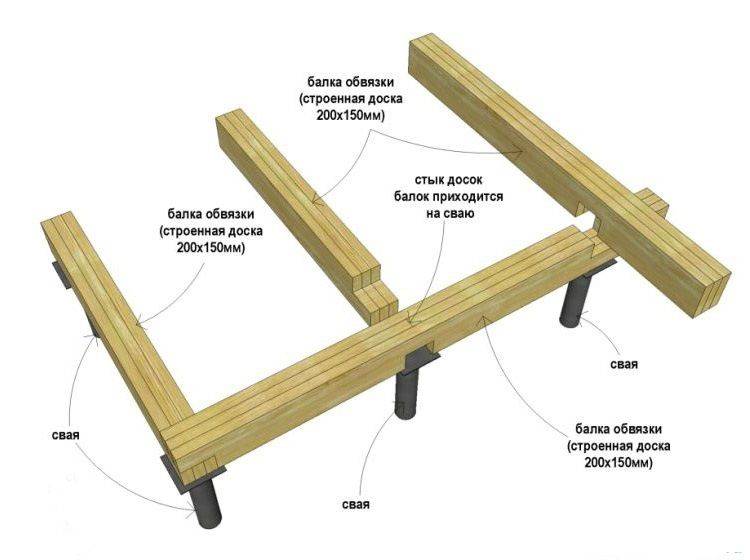

Применение пакета досок

Устройство ростверка из пакета досок имеет свои особенности:

Рекомендуется использовать доски 50* 200 мм, хорошего качества, сухие, пропитанные антисептическим раствором

Важно, чтобы ширина досок была абсолютно одинаковой. Различные по ширине доски приведут к нелинейности по высоте плоскости ростверка при формировании пакета.
При монтаже важно правильное соблюдение последовательности в расположении элементов

Устанавливается пакет по оголовкам свай, как и в случае с брусом, обязательно прокладывается слой рубероида сверху оголовков.
Первыми монтируются крайние доски по наружным осям фундамента с опиранием на боковую сторону 50 мм. Крепятся к оголовкам снизу на саморезы через отверстия в пластине. Затем монтируются средние доски внутренних осей в торец к крайним доскам и закрепляются на гвозди.
После этого устанавливаются средние доски по наружным осям и крайние по внутренним, крепятся саморезами к оголовкам и гвоздями в местах стыков. СП 31-65-2002 в пункте 6.2.11.1 рекомендует при обвязке брусом или доской применять оцинкованные гвозди или пластины. Последними монтируются внутренние доски по наружным осям, крепятся на саморезы. В результате получается ростверк шириной 150 мм из пакета досок, установленных на ребро. Так должно получиться угловое соединение при соблюдении технологии раскладки досок в пакет.
Для увеличения жёсткости доски пробиваются гвоздями с обоих сторон пакета через 50—60 см по всему периметру ростверка. Рекомендуется устанавливать скобы в местах стыков, внутренние уголки, стягивающие винты по периметру пакета. Соединения выполняются только в пределах опорной пластины оголовников. Общий вид на ростверк из пакета досок
Обратите внимание на узлы соединений.

Обвязка швеллером или профтрубой

Швеллер и профтруба для обвязывания свай фундамента

Швеллер – это металлическая жесткая балка большой толщины, имеет свои ребра жесткости, к которым методом сварки присоединяют арматуру или верхушку сваи.

Профилированная труба стоит дешевле, масса у нее меньше, но и прочностью она не отличается, принцип соединения аналогичен швеллеру. Оптимальный метод соединения – это накладка двух балок одна на другую или внахлест. Особенности:

В качестве несущей конструкции используют швеллер шириной до 160 мм, но, если свая имеет внешний диаметр 108 мм, то тут рекомендован швеллер шириной 140 мм.

Сначала делают укрепление продольными балками, так сваи соединяют между собой и создают искусственный горизонтальный щит. Затем на вершину сваи устанавливают швеллер, который соединяют сваркой со сваей и дополнительно уголками с промежуточными балками.

Такая конструкция не влияет на прочность фундамента, ведь ослабленный сваркой металл швеллера имеет надежную опору в виде винтовой металлической сваи, а балки обеспечивают равномерное распределение нагрузок.

Обвязка швеллером

Установка швеллера производится прямо на головы подготовленных по уровню винтовых или железобетонных свай. Ширина швеллера подбирается по размерам головы сваи. Например, минимальная ширина швеллера для винтовой сваи диаметром 108 мм составляет 140 мм. Обвязка швеллером железобетонных свай производится как можно быстрее после забивки, чтобы предотвратить изменение положения головы от остаточных деформаций грунта при монтаже.

Обвязка швеллером по винтовым сваям. По бокам сделан каркас из профильной трубы под облицовку или фальш-цоколь.

К винтовым сваям швеллер крепится на сварке непосредственно к телу. Угловые соединения с любыми сваями выполняются подрезкой швеллера под 45 градусов и проваркой стыков. Все соединения обрабатываются шлифовальной машинкой.

По внутренним осям также выполняется врезка под 45 градусов с последующей проваркой. В результате получается жесткий ростверк с ровным основанием. Металл, стыки покрывают антикоррозийным покрытием или судовой краской.

Встречаются решения, когда по швеллеру монтируется каркас из бруса. Вероятно, проектировщик или заказчик решил перестраховаться и усилить фундамент, так как швеллер не работает в таком положении или экономили на количестве свай. Рекомендуется в таких случаях, для защиты лаг каркасного дома от конденсата, поверх профиля с изоляционной прокладкой монтировать доску 50 мм (лежень) с креплением на саморезы или болты.

Существуют варианты ростверков с укладкой швеллера полками вверх и заливкой внутренней полости бетоном. При этом значительно увеличивается несущая способность основания, но добавляется нагрузка на сваи от веса бетона.

Особенности свайного фундамента

Свайно-винтовые фундаменты очень распространены в малоэтажном строительстве. В особенности это касается сооружения каркасных и брусовых домов, отличающихся небольшим весом.

Объясняется это следующими преимуществами свайных конструкций:

Возможность использования на сложных почвах. Имеются в виду слабый, пучинистый и промерзший грунт. Это же касается неровных участков, когда из-за особенностей рельефа данный тип фундамента оказывается единственно возможным решением.

Длительный срок службы. Соблюдение технологии обустройства, применение качественных материалов и правильная эксплуатация обеспечивает длительный срок службы свайного основания (не менее 100 лет).

Дешевизна. Другие типы фундамента обходятся на порядок дороже.

Простое и быстрое возведение. Для погружения винтовых опор обычно используется специальная техника, что позволяет осуществить эту процедуру за несколько часов. Есть также вариант с ручным вкручиванием, с которым могут справиться 3-4 человека.

Вкручивание винтовых свай при помощи специальных устройств значительно сэкономит время

При закладке фундамент из винтовых свай не потребуются трудоемкие земляные работы. Главное – правильно рассчитать глубину вкручивания и расстояние между опорами.

Определяющими факторами при расчетах выступают массивность будущей постройки и особенности почвы – ее состав, глубина залегания подземных вод и степень промерзания.

Рассматривая возможность использования свайного фундамента, важно учитывать факт отсутствия в конструкции сплошной опорной поверхности. Это вызывает известные трудности при использовании материалов для стен мелкого формата

Сложившуюся проблему решает обвязка винтовых свай, для чего могут использовать несколько технологий. Правильность проведения данной процедуры напрямую влияет на прочностные качества готовой постройки.

От прочности свайного фундамента будет зависеть надежность всей постройки

Виды обвязки и какую лучше применить

Обвязка свай под фундамент дома необходима для обеспечения жесткости конструкции и для устройства основания под дальнейший монтаж здания. На стадии проектирования делается

детальный расчёт фундамента по статическим нагрузкам от здания в нескольких вариантах. Выбирается наиболее экономичный, практичный в данных условиях вариант.

При расчётах берут во внимание естественные характеристики грунтов в основании участка и их пучинистость, глубину промерзания, уровень залегания грунтовых вод, сейсмичность района. Учитывается категория проектируемого здания по классам ответственности и срокам эксплуатации

Для придания жёсткости всей конструкции, сохранения в проектном положении, устройства фундамента для монтажа стен здания применяются 2 типа обвязки:

Нижней обвязки для железобетонных свай не требуется ввиду жёсткости армированной конструкции. Соединение по оголовкам выполняется из различных материалов по определённым технологиям, обеспечивающим устойчивость конструкции и возможность дальнейшего процесса монтажа стен.

Винтовые сваи применяются при строительстве сооружений 2—3 категорий, лёгких каркасных домов, деревянных, со стенами из блоков плотностью D400 – D700. Несущая способность винтовых свай позволяет возводить лёгкие строения со сроком эксплуатации

Для винтовых свай с высотой выступающего над поверхностью оголовка >400 мм необходимо применять нижнюю обвязку в дополнение к верхней. Это позволяет повысить жёсткость винтовых свай и устойчивость всей конструкции.

Пример правильно выполненной нижней обвязки винтовых свай с высокими оголовками.

Стандартная обвязка свай выполняется из таких материалов, как:

Обвязка выполняется после полного монтажа свайного поля, обрезки оголовков в одном проектном уровне, заливке бетоном, если это предусмотрено проектом. Бетонирование винтовых свай на порядок увеличивает их жёсткость.

Подготовка бруса к установке на сваи

Подготовка обвязки к установке на сваи заключается в обработке древесины антисептическими составами, а также в отрезании заготовок необходимой длины. Для антисептической обработки лучше всего подойдут биозащитные составы, одновременно способные выполнять функции грунтовки. С рекомендациями застройщиков по поводу применения тех или иных защитных составов вы можете познакомиться здесь.

Некоторые застройщики перед установкой обвязки стремятся высушить древесину до оптимальной влажности. Какой же должна быть влажность бруса, используемого для строительства обвязки? Опытные пользователи FORUMHOUSE считают, что если древесина имеет товарный вид, если ее влажность не отличается запредельными значениями, то использовать ее для строительства обвязки лучше в том виде, в котором она была куплена. А сушка доски или бруса в домашних условиях принесет больше вреда, чем пользы.

Сушить брус надо в специальной камере, а не за сараем или же под пленкой. Строят обвязку сразу после покупки древесины, а сохнет она уже внутри строительной конструкции. Все, что успело перед строительством полежать, потом только на дрова годится, увы.

Этот совет для тех, кто не желает получить после неумелой сушки брус, скрученный во всех возможных направлениях.

Этапы выполнения работ

Рассмотрим, как правильно сделать обвязку из бруса для столбчатого фундамента. Для этого предстоит выполнить определенные виды работ.

Качество бруса для обвязки

Специалисты рекомендуют выбирать изделия, изготовленные из древесины, заготовленной в зимний период. Они должны быть без трещин, сколов и мест, повреждённых вредителями.

Обвязочный брус с влажностью выше 18% без предварительной сушки использовать нельзя, так как он после высыхания деформируется. Просушка производится в закрытом помещении, так как на солнце дерево растрескивается. Лучшим материалом для первого венца, укладываемого на фундамент, считается лиственница, поскольку она не гниёт и не боится влаги.

Подготовленный материал нужно обработать антипиреном для повышения огнестойкости. Особенно если он из сосны, в составе которой имеются легковоспламеняющиеся смолы. Пропитка антисептиком защитит от поражения грибком и гниения.

Готовим оголовки свай

Чтобы было удобней выполнять обвязку столбчатого фундамента брусом, необходимо свайные верхушки оснастить пластинами квадратной формы, размеры которых составляют 25 на 25 см.

Готовят их следующим образом:

За счет гидроизоляционной прослойки создается защищенность древесины от негативного воздействия воды, источником которой считается конденсат, появляющийся на прохладной поверхности металла после изменений температурного режима. Поэтому следует предпринять любые усилия, чтобы содержать древесину в сухом состоянии.

Установка оголовков

Но в случае обвязки брусом, учитывая его строгие размеры, целесообразно установить фланцы (буква «П» в перевернутом виде). Расстояние между «ногами буквы» зависит от параметров заготовок, так как они будут укладываться между ними (минимальное сечение бруса для обвязки – 150 мм). Естественно, что отверстия под элементы крепежа готовятся заранее.

Крепим брус

Для облегчения монтажных работ по обвязке винтового фундамента брусом, деревянные элементы предварительно раскладываются по периметру строящегося основания. Это позволит соблюдать размеры, определенные проектным решением. Разложенные балки должны стыковаться друг с другом под прямым углом, проверка перпендикулярности выполняется замерами диагоналей углов, размеры которых должны быть одинаковыми.

Watch this video on YouTube

Как крепить обвязку

Прежде, чем приступать к обвязке свайного основания, следует выбрать способ сборки и крепления ростверка, а также выбрать соответствующие стройматериалы.

Стандартная обвязка фундамента брусом соединяется между собой двумя способами: прямой стык или косой прируб. Места соединений защищают накладкой из досок или шарниром Гербера. Наружная обвязка свайного основания делается двойной.

К сваям деревянный, металлический и железобетонный ростверк крепят следующим образом:

Материал для ростверка

Часто для ростверка винтовых свай в ходе строительства зданий малой этажности применяют следующие материалы (список по возрастанию прочности):

Выбор зависит от строения — чем оно массивнее, тем более прочный материал нужно использовать.

Установка на саморезы

Способ крепления бруса, пакета досок к оголовку сваи получил широкое распространение. Причина — технологичность, доступность расходных материалов. В основе крепления — сантехнический болт, саморез с шестигранной головкой.

Общий вид метиза представлен на одной из приводимых здесь иллюстраций. Средняя длина — около 8-10 см. Головка шестигранная под гаечный ключ. Завинчивать можно шуруповертом, гайковертом. Применять ручные ключи непрактично. Для крепления к одному оголовку нужно 4 сантехнических болта.

Использование скобы, хомутов

Способ ростверка комбинируется с классическим на саморезы. Отличие — к оголовкам свай крепятся отрезки бруса 50-60 см длиной, на них монтируется брус, пакет из расположенных на ребре досок. В угловых, перекрестных соединениях крепеж дополняется металлическими скобами, вбиваемыми в форме ромба (на перекрестье обвязки), наклоненной в правую («/»), левую («») сторону линии.

Сварное соединение

Для двутавровых балок и швеллеров лучший метод соединения — сварка. Для последних можно использовать анкера, но этот вариант требует специальных навыков металлообработки.

Для данного способа монтажа гидроизоляция не предусматривается ввиду аналогичного состава материалов. Полка двутавра укладывается на оголовки свай и приваривается. На углах балки подводятся вплотную друг другу или подрезается под углом, после чего накладывается шов.

Посадка на резьбовое соединение

Рациональнее использовать представленный метод в случае размещения винтовых свай с П-образной формой. Для монтажа обвязки фундамента своими руками необходимо выполнить следующие действия:

Рекомендуем посмотреть видео, как производится крепление бруса с помощью крепежных элементов.

Watch this video on YouTube

Дополнительный крепеж

Чтобы в местах соединений увеличить уровень надежности, такие участки дополнительно фиксируются металлическими скобами, диаметр которых составляет 8 мм. Данная мера применяется в случае, когда длина саморезов оказывается недостаточной для прочного соединения балок.

Скобы устанавливаются в верхние части бруса, напротив узлов соединений. Заостренные концы вбиваются в цельную поверхность бруса, не имеющую выборок.

Целиком вбить восьмимиллиметровую скобу порой сложно, и такую процедуру рекомендуется выполнять таким образом:

Теплоизоляция

Защита внутреннего пространства под домом, где установлен свайно-винтовой фундамент является первостепенно задачей. Наличие холодного воздуха, свободно перемещающегося под полом, увеличивает потери тепла, соответственно растут расходы на обогрев жилища.

Достаточно сделать фальш цоколь и утеплить забирку. Результатом становится предотвращение проникновения холодного воздуха под дом.

Цоколь утепляют полистирольными плитами, также используют пеноплекс или экструдированный пенополистирол. Указанные материалы имеют низкий показатель теплопроводности, что делает их идеальными для утепления дома. Второе преимущество заключается в их долговечности, устойчивости к атмосферным осадкам и небольшом весе. Это значит, что на фундамент не ложится дополнительная нагрузка из-за утеплителя.

Порядок работ при утеплении фундамента:

Виды обвязки

Пояс обвязки свайного фундамента может быть реализован в разных конструкционных вариантах. Они имеют собственные возможности, предназначены для работы с разными нагрузками и условиями.

Существуют следующие виды:

Деревянная

Используется брус сечением 200 : 200 мм, или пачка обрезных досок 50 : 200. Балки устанавливаются по периметру дома (под внешними несущими стенами), по линиям внутренних несущих стен, а также связывают остальные опоры, чтобы выровнять нагрузки и привязать все стволы к общей системе.

Угловые соединения делаются в пол дерева, крепление на оголовках производится через двойной слой рубероида для гидроизоляции.

Достоинствами такого решения являются:

Недостатками деревянных видов обвязки можно считать:

Несмотря на явные недостатки древесины, ростверк из бруса — распространенный и популярный вариант.

Металлический ростверк

Обвязка металлом требует использования сварных работ.

С точки зрения монтажа она обладает заметными преимуществами:

Наряду с достоинствами, металлическая обвязка обладает недостатками:

Основным аргументом в пользу создания металлической обвязки является высокая ремонтопригодность и быстрота сборки ростверка.

Стоимость металлического проката и сварочных работ заметно выше, чем у деревянных балок.

Тем не менее, сторонников такого варианта обвязки примерно столько же, сколько и поклонников деревянных деталей.

Прочность и устойчивость металла высоко ценятся пользователями и повышает конкурентоспособность материала.

Бетонная обвязка — это практически полноценный аналог свайно-ленточного фундамента.

Принципиальным различием является распределение нагрузок — на свайно-ленточных основаниях оба элемента делят нагрузки поровну, а бетонный ростверк свайного фундамента лишь передает нагрузку на опоры, не выполняя несущих функций как таковых.

При этом, будучи лишь промежуточным элементом, бетонная обвязка позволяет получить максимальный эффект.

Она обладает высокой прочностью, долговечностью, устойчивостью к нагрузкам.

Кроме того, бетонный ростверк способен компенсировать изменение нагрузок или несущих способностей отдельных опор, перераспределяя или частично принимая на себя новые условия работы.

Достоинствами такой конструкции являются:

Недостатками бетонных элементов являются:

Строительство бетонной обвязки обычно выбирается при возведении крупных и массивных построек, где особенно важно обеспечить прочность и надежность пояса несмотря на высокий расход материалов и трудозатрат

Источник

Правила и нюансы обвязки свайного фундамента брусом

Свайно-винтовой фундамент востребован в различных сферах строительства. Часто такой вариант основы используют для малоэтажного строительства.

Для увеличения надежности и прочности фундаментной основы на сваях применяют обвязку из бруса. Эта процедура имеет много особенностей, которые потребуется учесть при строительстве.

О том, как производится обвязка свайного фундамента брусом, расскажем в статье.

Особенности процесса

Процесс обвязки проводится после установки свай. Процедура имеет ряд особенностей, которые потребуется учитывать при строительной работе. В противоположном случае фундаментное основание будет иметь уменьшенную устойчивость.

Правила:

При выборе древесины для нижней обвязки желательно обратить внимание на хвойные породы, которые имеют увеличенный срок эксплуатации, хорошие показатели по прочности, а также низкое содержание влаги.

Когда применяется?

Обвязка может применяться для различных объектов с основанием из свай. Назначением каркаса из бруса считают формирование единой основы, а также закрепление всех оголовков свай в единую конструкцию.

Свайный фундамент используется для быстрого малоэтажного строительства. Обвязка из брусьев будет применяться при определенных качествах объекта:

При возведении каркасного дома требуется учесть, что две обвязки, в частности нижняя и верхняя, должны полностью соответствовать друг другу по габаритным параметрам строительных материалов.

Брусья подбираются идентичные. Для увеличения несущей способности верхней обвязки и устойчивой конструкции каркас укрепляется косыми опорами.

Плюсы и минусы

У обвязки брусом есть ряд преимуществ. Среди них:

Обвязка кроме создания единой конструкции дает выровнять уровень основания и распределяет нагрузку между всеми сваями.

Также есть отрицательные качества. Примером будет необходимость тщательной подготовки материалов к установке, то есть потребуется проводить обработку.

Дополнительным минусом считают невозможность использования деревянной основы для массивных строений.

Подготовка к процедуре

Во время подготовки к процедуре создания основания требуется учесть ряд факторов:

Выбор древесины производят на основе расчетов и чертежей, которые включают в себя все факторы, влияющие на несущую способность и устойчивость всей конструкции.

Подбор материала — качество и размер

При выборе материала учитывают, что брус может быть клеевым, то есть склеенным из досок, или натуральным. Первый вариант уже обработан предварительно и готов к использованию при строительстве. Второй тип бруса необходимо обрабатывать самостоятельно.

При выборе должны быть учтены следующие факторы:

При создании основания под легкое сооружение может применяться брус 150×150 мм. Такой вариант требует использования только качественного бруса из хвойных пород, которые имеют повышенную прочность.

На фото ниже представлен брус 150х150 мм:

При любом строительном процессе, связанном с созданием основания на свайно-винтовом фундаменте, требуется не экономить на качестве древесины. В противоположном случае конструкция получит ухудшенные характеристики.

Этапы правильной обвязки винтовых свай своими руками

Процедура включает в себя несколько обязательных этапов. У каждого из них есть свои нюансы. Проводить строительные работы требуется согласно установленному порядку. Это устранит возможные ошибки и недочеты.

Работа с оголовками

Все оголовки свай требуется очистить, а также оборудовать квадратной пластиной 25х25 см. Это увеличит прочность основания. Пластины должны быть приготовлены заранее. В них высверливают отверстия, при помощи которых брус закрепляется на оголовке.

На каждом оголовке создают слой гидроизоляции, который состоит из битума и рубероида. Гидроизоляция позволяет оставаться древесине сухой при возникновении конденсата, который появляется на металлической поверхности при изменении температуры.

Крепление и соединение

При монтаже элементы должны быть разложены по периметру согласно проекту. Это облегчит процесс, а также позволит соблюдать установленные размеры. Балки состыкуются друг с другом под углом 90 градусов, то есть все углы должны быть прямыми.

При монтажной работе установка в месте пересечения элементов начинается со стыков, которые могут быть полукорпусные или «в лапу». Последний вариант более популярен из-за надежности.

К оголовку крепление осуществляется с помощью саморезов. Частым случаем будет применение шестигранных метизов, которые в дальнейшем затягиваются ключом. Учитывают, что брус внутри самого ростверка имеет врезку «в полкорпуса», а сам элемент должен войти очень плотно.

Дополнительный крепеж

Для увеличения надежности соединения применяют специальные скобы с диаметральным сечением в 0,8 см. Они фиксируют стыки. До момента дополнительной фиксации потребуется произвести разметку, а также сформировать первичные отверстия и каналы.

Подготовка канавок необходима из-за того, что выступающие металлические элементы будут мешать при дальнейших работах. По этой причине они должны плотно прилегать к деревянной поверхности после забивки.

Проверка горизонтального уровня

После установки конструкции осуществляют проверку уровня. Горизонтальные отклонения между двумя противоположными сторонами не должна быть больше 0.5 см.

Важным моментом будет полное соответствие размеров проектным данным, так как отклонения повлияют на дальнейший процесс строительства.

Дополнительно повторно проверяют все углы, а также перпендикулярность стыков.

Цена под ключ

Цена за обвязку различается по нескольким факторам. Среди них:

Согласно стандартам стоимость рассчитывается на основе погонного метража. Средние цены в крупных городах:

Дополнительно учитывают, что ряд компаний может предоставить скидки при обращении. Примером будет большой объем работ или аналогичные ситуации.

Рекомендации специалистов

Специалисты советуют соблюдать ряд правил, которые исключат часто совершаемые ошибки.

Рекомендации:

При формировании ростверка под массивные здания, в частности жилые, желательно предварительно проверить все расчеты у специалистов. В ряде случаев создание основания потребует наличия специальных навыков и опыта.

Видео по теме статьи

Обвязка винтовых свай брусом представлена в видео:

Заключение

Обвязка при свайно-винтовом фундаменте позволяет улучшить эксплуатационные характеристики основания. Для процесса монтажа требуется подбирать качественный и прочный брус.

Весь монтажный процесс имеет несколько обязательных этапов. Дополнительно учитывают, что требуется придерживаться проектного плана, в котором указаны необходимые размеры. Это позволит создать долговечную и надежную конструкцию.

Источник

Обвязка винтовых свай деревянным брусом: важные моменты

Надежность свайно-винтового фундамента, как, впрочем, и любого другого строительного основания, зависит от соблюдения технологических рекомендаций, а также от правильности его геометрических параметров. Сегодня мы рассмотрим основные моменты, касающиеся обустройства деревянной обвязки свайно-винтового фундамента. О возможных ошибках, а также о правилах, подлежащих обязательному выполнению, мы узнаем из опыта пользователей FORUMHOUSE.

В статье рассмотрим следующие вопросы:

Предположим, что свайная часть фундамента у вас уже готова: сваи ввинчены в грунт, оголовки приварены, а отклонение горизонтального уровня винтовых свай соответствует допустимым погрешностям. Мы не станем брать на себя ответственность, рассуждая о том, какое расстояние должно быть между сваями, на какую глубину они должны быть ввинчены в грунт. Также мы не станем давать советов относительно подходящего диаметра свай. На эти вопросы обосновано ответят только профессиональные проектировщики, к которым и следует обращаться за соответствующими расчетами. Для начала мы хотим предостеречь вас от серьезной ошибки, соблазн допустить которую возникает у многих непрофессиональных застройщиков.

Вынос несущих стен за пределы свайного основания

Иногда частные застройщики пытаются найти решения, которые позволяют сэкономить на покупке строительных материалов и на работе по ввинчиванию дополнительных свай. При этом они забывают о прочности строительной конструкции, которую можно нарушить весьма опрометчиво.

Вот пример грубейшего нарушения строительной технологии, на фото изображен вынос наружной стены за пределы свайного ряда.

Что можно порекомендовать людям, которые ставят сомнительную экономию во главу угла? Самое главное – не допускайте самодеятельности, и тогда все у вас получится. Если строительными нормативами предусмотрена установка сваи под каждый угол или стену будущего помещения, то пусть так и будет. Не нужно делать никаких свесов и отступов, которые не имеют под собой опоры в виде сваи, прочно ввинченной в грунт. К удешевлению конструкции это не приведет, зато дополнительными проблемами застройщика обеспечит.

Если вы сделаете свес или отступ, то эта конструкция у вас будет на лагах висеть. В этом случае придется делать двойную обвязку изнутри и связывать ее каким-то образом с внешним свесом (чтобы конструкция полностью не разошлась). Дешевле (за счет экономии на сваях) не выйдет, так как придется потратиться на усиление нижнего перекрытия, а вот проблем это добавит конкретно.

Вообще, по технологии строительства свайно-винтового фундамента сваи необходимо ставить под все перерубы, углы и несущие стены. Это самое главное правило.

Брус или доска – что лучше?

Поговорим о том, какой материал лучше использовать для создания деревянной обвязки. Строительные нормативы допускают использование цельного деревянного бруса (150х150, 150х200 200х200) или бруса, сшитого из несколько досок (50х200). Наборной брус качественно заменяет брус цельный и по некоторым характеристикам даже превосходит его. Три доски, сшитые вместе, заменяют брус сечением 150х200, при этом четыре доски аналогичны брусу 200х200.

Оба варианта (и с брусом, и с доской) популярны и оба – правильны. При этом, изучив преимущества и недостатки каждого материала, многие застройщики делают свой выбор в пользу именно сшитой доски.

Зачем вам использовать брус 150*200? Сбейте вместо него 3 доски 50*200 и не мучайтесь с этим бревном. Эта тема постоянно поднимается на форуме.

Слово «бревно» было упомянуто пользователем не случайно. Цельный брус является сравнительно тяжелым строительным материалом и в условиях ограниченного количества рабочих рук переносить его с места на место (даже в условиях небольшой строительной площадки) будет весьма затруднительно. К тому же, цельный брус плохо сопротивляется изгибу (хуже, во всяком случае, чем доски, поставленные на ребро), что делает его использование менее практичным.

Доски, в отличие от бруса, перед установкой на сваи необходимо прочно соединить между собой. А это – дополнительные расходы, и в этом, пожалуй, заключается их основной недостаток.

Доски сколачиваются между собой гвоздями в два ряда с шагом 20 см. На каждом оголовке крепятся не одним глухарем, а четырьмя.

Что касается длины гвоздей: для составного бруса из трех досок (50х200) достаточно гвоздей длиной 90 – 120 мм. Они пробиваются с двух сторон в шахматном порядке, как и указал пользователь builder. Расстояние между гвоздями – 20…45 см. Если брус составляется из четырех досок, вначале сбиваются вместе 3 доски, потом к ним крепится четвертая (такими же точно гвоздями).

Теперь поговорим о «глухарях», упомянутых в цитате. «Глухарь» – это крепежный элемент – саморез, шляпка которого изготовлена в виде шестигранника (под гаечный ключ или гайковерт).

С помощью «глухаря» брус крепится к оголовку сваи (глухарь ввинчивается снизу).

Диаметр глухаря для крепления обвязочного бруса – 8…10 мм, его длина – 100…150 мм.

Чтобы брус или составные балки не раскололись во время завинчивания глухарей, в древесине необходимо предварительно просверлить отверстие.

Определить диаметр сверла поможет небольшая таблица.

Технология соединения и наращивания бруса

Длина деревянного бруса (и цельного и составного) редко соответствует расстоянию между свайными оголовками. Для того чтобы подогнать балки под размеры фундамента, их приходится разрезать или сшивать между собой. Осуществляя наращивание бруса, необходимо соблюдать одно важное правило.

Стыки досок не нужно делать висячими. Стыкуйте доски на оголовках свай.

Сращивать брус на оголовках свай тоже нужно правильно. Если выполняется сращивание цельного бруса, то на двух соседних балках делаются запилы. На одной балке запиливается верхняя половина бруса, на другой – нижняя. После этого оба бруса соединяются в замок. Такое соединение называется «соединением в полдерева».

На первый взгляд все выглядит предельно просто. Но существует важное правило соединения двух элементов одной несущей балки: на оголовок сваи в точке соединения несущих балок должны опираться оба соседних бруса, а не один. Для начала приведем пример неправильного соединения.

Площадка опоры балки на оголовок (в месте стыка двух прогонов) должна иметь длину не менее 90 мм. На рисунке балки в месте соединения «зарезаны». У одного «зарезана» верхняя половина, у другого – нижняя. Если брус опирается на оголовок сваи только «зарезанной» частью, то его рабочее сечение следует принимать сечением лишь этой части. Если же брус опирается на оголовок полностью (не менее 90 мм по длине), то все правильно: обвязка будет работать, как цельный брус.

Прогоном в данном случае является несущая балка в обвязке каркасного дома.

Это правило также применимо и к угловым соединениям обвязки. Вот примеры правильных примыканий бруса.

Источник

Как крепить брус к фундаменту

Крепление бруса к фундаменту

Любое здание, которое строится из бруса, независимо от назначения, включает в процесс постройки его крепление к фундаменту. Процедура сложная, требует затрат труда, наличие квалификации и опыта. В зависимости от того как будет прикреплён первый венец сооружения определяется его срок службы. Поэтому крепление бруса к фундаменту очень важный, и ответственный этап.

Инструменты и материалы

Любые строительные работы невозможно выполнить без помощи инструментов и материалов. Чтобы монтировать брус к фундаменту понадобятся следующие компоненты:

Материалы и инструменты

Брус устанавливается на фундамент, которому уже больше недели.

Способы крепления

Как крепить брус к фундаменту интересует многих, особенно тех, кто решил самостоятельно построить дом или здание другого функционирования.

Существуют две основные технологии крепления бруса, выбор зависит от типа фундамента постройки.

Из двух перечисленных способов первый надёжнее, но чаще применяется второй из-за простоты его выполнения.

Крепление бруса на ленточном или плитном основании

Если в возводившемся здании основание плитного типа, перед работой по закреплению необходимо произвести подготовку:

Важно: подготовку для закрепления бруса нужно производить в одно время с заливкой фундамента.

Прежде чем привинчивать брус к основанию, необходимо:

Более подробно процесс крепления выглядит следующим образом:

К ленточному фундаменту брус крепят аналогично как к плитному, отличие лишь в том, что не нужно ввинчивать болты, брус прикручивается дюбелями, а каркас венца необходимо заранее собрать.

Крепление к свайному фундаменту

Если выбор при строительстве пал на свайный фундамент, а стены планируются из бруса, то фронт работ отличается от предыдущих.

Крепление к сваям осуществляется следующим образом:

Крепим брус к свайному фундаменту

Важно: чтобы избежать соприкосновения металла с древесиной, между ними укладывается рубероид.

Если во время монтажа бруса к фундаменту будет использоваться способ накладного типа, необходимо брать Т-образные оголовки.

После установки бревен первого венца можно приступать к возведению стен, главное чтобы брусья венца были высохшие, иначе в процессе высыхания произойдёт деформация здания.

Совет: Установленный брус после сушки нужно обработать антисептическими средствами.

Крепление на винтовой фундамент

Строительство здания на винтовом фундаменте не займёт много времени, крепление материала к нему самое простое. Крепление бруса к винтовому фундаменту не требует особой квалификации, а опыт работы может быть минимальным.

Прежде чем приступить к работе измеряется ширина постройки, и производится проверка уровнем на плоскость поверхности.

На брус, подготовленный для первого венца, наносится антисептическое средство, и его оставляют до высыхания. Время сушки указано в инструкции пользования средством.

Крепление бруса к винтовым сваям

После высыхания древесины, производится её монтирование к фундаменту.

Монтаж бруса происходит поэтапно:

Такого вида обвязка проста в монтаже и надёжная основа для возводимой конструкции.

Двойная обвязка

Специалисты по строительству самой надёжной и крепкой конструкцией считают здание, в котором осуществлена двойная обвязка.

Двойная обвязка налаживается в два слоя бруса разного сечения, и включает в себя две технологии монтажа на резьбу и на хомуты. Её применяют в основном на винтовой фундамент.

Обвязка делается поэтапно:

Двойная обвязка брусом

Если сваи изначально установлены с плоским верхом на столбиках, монтирование первого венца нужно начинать сразу с посадки на хомуты.

Советы мастеров

Качество обвязки и креплений зависит от процесса выполненных работ. Чтобы всё было на высшем уровне, специалисты советуют:

Если учесть советы мастеров, и придерживаться инструкции по выполнению работ крепление бруса к основанию здания пройдёт без проблем, и будет не хуже чем у профессиональных строителей.

Источник

Как крепить брус к винтовым сваям

Обвязка винтовых свай деревянным брусом: важные моменты

Надежность свайно-винтового фундамента, как, впрочем, и любого другого строительного основания, зависит от соблюдения технологических рекомендаций, а также от правильности его геометрических параметров. Сегодня мы рассмотрим основные моменты, касающиеся обустройства деревянной обвязки свайно-винтового фундамента. О возможных ошибках, а также о правилах, подлежащих обязательному выполнению, мы узнаем из опыта пользователей FORUMHOUSE.

В статье рассмотрим следующие вопросы:

Предположим, что свайная часть фундамента у вас уже готова: сваи ввинчены в грунт, оголовки приварены, а отклонение горизонтального уровня винтовых свай соответствует допустимым погрешностям. Мы не станем брать на себя ответственность, рассуждая о том, какое расстояние должно быть между сваями, на какую глубину они должны быть ввинчены в грунт. Также мы не станем давать советов относительно подходящего диаметра свай. На эти вопросы обосновано ответят только профессиональные проектировщики, к которым и следует обращаться за соответствующими расчетами. Для начала мы хотим предостеречь вас от серьезной ошибки, соблазн допустить которую возникает у многих непрофессиональных застройщиков.

Вынос несущих стен за пределы свайного основания

Иногда частные застройщики пытаются найти решения, которые позволяют сэкономить на покупке строительных материалов и на работе по ввинчиванию дополнительных свай. При этом они забывают о прочности строительной конструкции, которую можно нарушить весьма опрометчиво.

Вот пример грубейшего нарушения строительной технологии, на фото изображен вынос наружной стены за пределы свайного ряда.

Что можно порекомендовать людям, которые ставят сомнительную экономию во главу угла? Самое главное – не допускайте самодеятельности, и тогда все у вас получится. Если строительными нормативами предусмотрена установка сваи под каждый угол или стену будущего помещения, то пусть так и будет. Не нужно делать никаких свесов и отступов, которые не имеют под собой опоры в виде сваи, прочно ввинченной в грунт. К удешевлению конструкции это не приведет, зато дополнительными проблемами застройщика обеспечит.

Если вы сделаете свес или отступ, то эта конструкция у вас будет на лагах висеть. В этом случае придется делать двойную обвязку изнутри и связывать ее каким-то образом с внешним свесом (чтобы конструкция полностью не разошлась). Дешевле (за счет экономии на сваях) не выйдет, так как придется потратиться на усиление нижнего перекрытия, а вот проблем это добавит конкретно.

Вообще, по технологии строительства свайно-винтового фундамента сваи необходимо ставить под все перерубы, углы и несущие стены. Это самое главное правило.

Брус или доска – что лучше?

Поговорим о том, какой материал лучше использовать для создания деревянной обвязки. Строительные нормативы допускают использование цельного деревянного бруса (150х150, 150х200 200х200) или бруса, сшитого из несколько досок (50х200). Наборной брус качественно заменяет брус цельный и по некоторым характеристикам даже превосходит его. Три доски, сшитые вместе, заменяют брус сечением 150х200, при этом четыре доски аналогичны брусу 200х200.

Оба варианта (и с брусом, и с доской) популярны и оба – правильны. При этом, изучив преимущества и недостатки каждого материала, многие застройщики делают свой выбор в пользу именно сшитой доски.

Зачем вам использовать брус 150*200? Сбейте вместо него 3 доски 50*200 и не мучайтесь с этим бревном. Эта тема постоянно поднимается на форуме.

Слово «бревно» было упомянуто пользователем не случайно. Цельный брус является сравнительно тяжелым строительным материалом и в условиях ограниченного количества рабочих рук переносить его с места на место (даже в условиях небольшой строительной площадки) будет весьма затруднительно. К тому же, цельный брус плохо сопротивляется изгибу (хуже, во всяком случае, чем доски, поставленные на ребро), что делает его использование менее практичным.

Доски, в отличие от бруса, перед установкой на сваи необходимо прочно соединить между собой. А это – дополнительные расходы, и в этом, пожалуй, заключается их основной недостаток.

Доски сколачиваются между собой гвоздями в два ряда с шагом 20 см. На каждом оголовке крепятся не одним глухарем, а четырьмя.

Что касается длины гвоздей: для составного бруса из трех досок (50х200) достаточно гвоздей длиной 90 – 120 мм. Они пробиваются с двух сторон в шахматном порядке, как и указал пользователь builder. Расстояние между гвоздями – 20…45 см. Если брус составляется из четырех досок, вначале сбиваются вместе 3 доски, потом к ним крепится четвертая (такими же точно гвоздями).

Теперь поговорим о «глухарях», упомянутых в цитате. «Глухарь» – это крепежный элемент – саморез, шляпка которого изготовлена в виде шестигранника (под гаечный ключ или гайковерт).

С помощью «глухаря» брус крепится к оголовку сваи (глухарь ввинчивается снизу).

Диаметр глухаря для крепления обвязочного бруса – 8…10 мм, его длина – 100…150 мм.

Чтобы брус или составные балки не раскололись во время завинчивания глухарей, в древесине необходимо предварительно просверлить отверстие.

Определить диаметр сверла поможет небольшая таблица.

Технология соединения и наращивания бруса

Длина деревянного бруса (и цельного и составного) редко соответствует расстоянию между свайными оголовками. Для того чтобы подогнать балки под размеры фундамента, их приходится разрезать или сшивать между собой. Осуществляя наращивание бруса, необходимо соблюдать одно важное правило.

Стыки досок не нужно делать висячими. Стыкуйте доски на оголовках свай.

Сращивать брус на оголовках свай тоже нужно правильно. Если выполняется сращивание цельного бруса, то на двух соседних балках делаются запилы. На одной балке запиливается верхняя половина бруса, на другой – нижняя. После этого оба бруса соединяются в замок. Такое соединение называется «соединением в полдерева».

На первый взгляд все выглядит предельно просто. Но существует важное правило соединения двух элементов одной несущей балки: на оголовок сваи в точке соединения несущих балок должны опираться оба соседних бруса, а не один. Для начала приведем пример неправильного соединения.

Площадка опоры балки на оголовок (в месте стыка двух прогонов) должна иметь длину не менее 90 мм. На рисунке балки в месте соединения “зарезаны”. У одного «зарезана» верхняя половина, у другого – нижняя. Если брус опирается на оголовок сваи только “зарезанной” частью, то его рабочее сечение следует принимать сечением лишь этой части. Если же брус опирается на оголовок полностью (не менее 90 мм по длине), то все правильно: обвязка будет работать, как цельный брус.

Прогоном в данном случае является несущая балка в обвязке каркасного дома.

Это правило также применимо и к угловым соединениям обвязки. Вот примеры правильных примыканий бруса.

Обвязка винтовых свай брусом своими руками: Обзор +Видео

Обвязка винтовых свай брусом своими руками. Загородный дом – это крупногабаритная постройка, а значит, опора обязательно должна быть крепкой, и это касается даже того случая, когда фундамент сделан из отдельных свай. Обвязка винтовых свай брусом своими руками нужна для того, чтобы масса здания была равномерно распределена.

Благодаря такой надежной сцепке получится соединить сваи в единую конструкцию – фундамент.

Назначение и особенности

Отдельно размещенные элементы, которые поставлены по линии и никак не контактируют между собой, будут составлять основу свайного фундамента. Для того чтобы соединить свай в единую конструкцию, которая послужит основой для закладывания фундамента, опоры здания, следует добавить на каждую сваю специальный оголовок, а на нем делать обвязку. И даже больше, такая обвязка поможет выровнять всю линию, находящуюся сверху, по которой идут сваи в ровную и единую плоскость (горизонатльную). Это очень важно – от этого будет зависеть устойчивость дома. Отметим сразу, что свайно-винтовой фундамент является идеальным вариантом для изготовления основы для строительства.

Также этот тип фундамента считается экологичным, по стоимости выходит дешевле многих аналогов, легкий и его можно быстро установить по сравнению с остальными типами фундамента. Жилое строение из бруса можно построить и при этом выгодно. Сам дом строят своими руками по принципу конструктора. При закладывании основания винтовые сваи начинают вкручивать в землю, работы аналогичны вкручиванию саморезов. Есть вероятность столкновения с определенными трудностями при обвязке винтовых свай. Так как при процессе установке следует обязательно сформировать ростверк. Помните о том, что результат будет зависеть от того, насколько хорошо выполнена работа.

Выполнение расчетов нагрузки

Во время установки фундамента свайного типа на винтовые опоры придется работать с основанием для небольшой нагрузки. Данная схема отлично подойдет для сарайчиков малого размера, а также для бань, гаражей, сделанных из бруса. Несильная опора отлично компенсируется скорость возведения и небольшими затратами. Фундамента на обвязке винтовых свай брусом спроектирован из опор, которые установлены вертикально, а также горизонтально расположенных обвязок. На такую систему обычно используют 4 опоры, но можно использовать и больше.

В этом случае обвязка представлена ростверком. Его делаю из материала, который подойдет для изготовления балки. Это может быть дерево, металл, бетон. Древесину укладывают в основе бруса, из металла делают уголок, а из бетона изготовляют блоки. Обвязка помогает соединить балки с ростверком и между собой. То, сколько будет длиться процесс, напрямую зависит от того, насколько тщательно вы соблюдаете все требования инструкции по укладыванию и монтажным работам.

Оголовки у свай во что бы то ни стало должны быть на единой линии горизонта, и это легко проконтролировать при погружении опор в землю. Ширина бруса обязательно должна быть больше, чем диаметр свай раза в 1,5. Еще одним обязательным условием является то, что по центру опор ось обязательно должна проходить лишь через центр бруса. Обвязка помогает соединить балки и опоры при помощи резьбового соединения или на хомуты, или на сварку.

Как и чем обвязывать?

Материал для обвязки

Установка будет зависеть от особенностей материала изготовления балки и фундаментной основы. Обвязка винтовых свай брусом является распространенным вариантом. Но большинство интересуются вопросом, требуется ли использовать технологию с использование бруса, если можно использовать материалы с большей надежностью, металл или бетон. Отметим сразу, что брус является самым лучшим вариантом для ростверка при строительстве каркасного дома или дома из дерева, так как брус имеет большую прочность и высокую устойчивость к температурным перепадам. Во время обрабатывания антисептиком, который помогает защитить дерево от гниения, срок эксплуатации бруса увеличивается и становится больше, чем у стальных балок. Обвязка свай брусом проводится по технологии, которая предусматривает крепление балок на резьбу, или же выполняется закрепление каждой части ростверка при помощи хомута.

Установка на резьбу

Такая методика используется лишь для фундамента, который П-образный. Во впадины на фланцах нужно установить брус и закрепляют при помощи самореза. Между сваями и балками помещают рубероид. Балки соединяют в чащу или лапу по углам. Крепления угла может быть выполнено при помощи шипов. Для углов снаружи используют элементы в виде уголков. Такая методика дает возможность не тратить время на систему пазов и гребней.

Обратите внимание, что лучшей обвязкой винтовых свай является укладывание элемента крепежей на внешнем углу. Крепления выполняется при помощи саморезов к брусьям.

Использование хомута

Такой способ крепления используют в системах, которые используют сваи, и в них отсутствует фланец. Сверху на оголовке сваи нужно приварить площадку, по форме являющейся прямоугольником, а сверху на нее укладывают баку ростверка. Хомут П-образной формы укладывают сверху на балку, причем его ширина обязательно должна быть равна ширине балки. Края хомута, которые свисают, следует соединить при помощи сварки или резьбовым соединением с опорой вертикального типа. По углам балки соединение выполняется при помощи металлических уголков.

Использование двутавровой балки и швеллера

Если конструкция не сильно нагружена, можно сделать ростверк из швеллера. К такой конструкции можно отнести сарай или баню. Ростверк из металла и сваи обвязывают с применением сварки. Элементы конструкции и основания прикрепляют на круговой шов. Процедура сборки заключена в установке швеллера на оголовки. Элемент можно укрепить таким образом, что боковые грани будут как будто бы смотреть вниз. Обвязка швеллером винтовых свай также выполняется и в противоположном направлении, в этом случае грани направляют вверх.

При таком расположении швеллера сопротивление нагрузкам на поперечных частях конструкции будет в разы лучше. Таким образом, вы получаете опалубку, которую следует залить раствором, и получится сформировать стеновую кладку для армопояса. Для того, чтобы обеспечить обвязке высокую прочность, вместо швеллера используют двутавровую балку того же размера. Когда балки и швеллеры стыкуются в углах, то используют сварку. По окончанию обвязывания опор ростверк покрывают средством, которое не дает образовываться коррозии.

Обвязка доской

Обвязка винтовых свай досками своими руками часто подразумевает использование материала из лиственницы, кедра, ели или сосны. Крепление фундамента в этом случае начинают с изготовления балки, в основе которой используют доски. Элементы следует склеить между собой и зафиксировать при помощи саморезов или установить на болтовую систему. При использовании в строительстве фундамента тонких досок следует дополнительно придавливать их листами фанеры. Обязательно следите за тем, чтобы все стыки были расположены на разных сваях. Доски между собой соединяем в полдерева. Балки должны быть расположены на ребре и зафиксированы при помощи свай.

Обвязка свай по данной технологии выполняется так:

Использование профильных труб для обвязки двутавром

Если хотите, можно сделать обвязку двутавровой балкой, и тогда выбирайте материал с отверстиями перфорации. Двутавр следует приварить как можно крепче и впритык. Предпочтение в выборе данного материала заключается в малой массе и высокой прочности. Профильная труба в этой конструкции будет играть роль распорки, что повысит долговечность и улучшит эксплуатационные характеристики здания. Для обвязки профильную трубу следует приварить снаружи по всему периметру основания.

Требуется ли обвязка во время строительства?

Достаточно часто будущие владельцы собственного дома начинают думать о том, требуется ли обвязка винтовых свай или не. Фундамент на сваях – это конструкция из опор, которые углублены в грунт. Установка данных опор выполняется крайне тщательно, но даже такие опоры не всегда отвечают всем требованиям прочности и не являются надежными в полной мере. Полы могут дать перекос при дальнейшем использовании дома, а обвязка точно не даст возможность потерять основе здания прочность, что сделает его крепким, и дом будет служить долгие годы.

Важно! Следует использовать самые крепкие строительные материалы. Брус даст возможность сделать достаточно прочное основание, которое сможет выдерживать большие нагрузки.

Рекомендации специалистов

При подборе обвязки из бруса следует придерживаться определенного порядка работ:

Полезный совет! Проверить геометрию будущего здания можно, если измерять диагонали каркаса при помощи простой веревки или рулетки снаружи.

Обратите внимание, что когда обвязка винтовых свай брусом для фундамента будет окончена, следует еще раз проверить, что геометрия строения правильная и все в порядке с диагональю, а после можно считать что все готово и можно приступать к строительству дома.

Еще обвязку называют ростверком. На данный момент он является наилучшим вариантом, который отличается высоким качеством и большей надежностью при укреплении фундамента на сваях. Вы можете своими руками создать надежную опору для дома, но перед началом работ потребуется подготовить рубероид и строительный уровень, саморезы. Не забывайте об уголках из металла и молотке. Подбор остальных инструментов и материалов будет зависеть от технологии, в идеале использовать технологию при использовании хомутов и соединения с резьбой. Обязательно обратите внимание на то, что правильная обвязка также должна быть обработана антисептиком, который будет защищать древесину от влаги и бактерий.

Особенности выполнения обвязки свайного фундамента брусом

Сегодня большой популярностью пользуются фундаментные основания, возведенные по свайным опорам. К числу их достоинств относится быстрота монтажа составляющих элементов. Естественно, что строительные сроки в определенной степени зависят от сложности конструкции, но в среднем такой фундамент строится за два – три дня. Отметим, что для возведения бетонного основания потребуется не меньше одного месяца, потому что придется дожидаться окончательного высыхания бетона. Свайная конструкция устанавливается быстро, отличается небольшими финансовыми расходами. Кроме этого, такой фундамент подходит для участков с любыми почвенными составами. Существует только одна особенность, упускать из внимания которую не рекомендуется – обвязка свайного фундамента брусом.

Особенности свайной фундаментной основы

Такие типы фундаментов считаются популярными для строительства малоэтажных сооружений – объектов из бруса или каркасных строений, отличающихся небольшой массой.

Объясняется это некоторыми достоинствами свайных оснований:

Закладывая винтовой свайный фундамент, вы полностью исключаете необходимость проведения земляных работ, отнимающих много времени и сил. Только необходимо точно определить глубину погружения свай и расстояние между ними.

Для проведения расчетом принимаются во внимание вес предполагаемого объекта, особенности почвенного состава, уровень грунтовых вод, глубина промерзания.

При установке свайной фундаментной основы придется учесть и тот факт, что конструкция не будет иметь сплошной опоры, что создаст определенные затруднения при строительстве межкомнатных перегородок. Но такую проблему можно решить, выполнив обвязку свай. Если такую процедуру выполнить в соответствии с требованиями, то показатель прочности готового сооружения увеличится.

Разновидности обвязки

Если рассматривать расположение обвязочного пояса относительно поверхности почвы, различаются следующие виды обвязки:

Последний вариант рекомендуется применять на участках с пучинистыми почвенными составами. Заглубленный тип используется мало и лишь на малопучинистых грунтах.

По используемым материалам обвязки делятся на четыре группы:

Обвязка металлом является более прочной, но монтировать ее сложно. Железобетонные ростверки по показателю надежности не уступают металлическим аналогам, сооружаться могут своими руками, но обладают большими трудозатратами. Следует добавить, что они увеличат строительные сроки, ведь бетону потребуется время до набора окончательной прочности.

Возводя частный дом из легких стройматериалов, в качестве обвязки рекомендуется использовать деревянный брус – прочный, недорогой и легкий в монтаже материал.

Зачем нужна

Чтобы понять, для чего выполняется обвязка фундамента брусом, следует уточнить технологические особенности установки свайной фундаментной основы.

Такие фундаменты зачастую используют под легкие каркасные здания, отличающиеся небольшой удельной массой. Свайное основание существенно выигрывает в денежном отношении, отличается надежностью, не уступая другим своим аналогам.

Сваи представлены погруженными в почву столбами, расположенными друг от друга с определенным шагом. Но как бы не были надежны опоры, они не дают стопроцентной гарантии в показателе прочности и исключении перекосов. В этом случае приходится выполнять обвязку, позволяющую идеальным образом решить названные проблемы.

Процесс обвязки свайного фундамента брусом своими руками должен предусматривать формирование прочного крепежа, с помощью которого установленные опоры соединяются в единую конструкцию.

С помощью такого рабочего этапа получается надежная фундаментная основа, позволяющая в равной степени распределять и выдерживать воздействия нагрузочного характера. Обвязка свай с помощью бруса называется ростверком и признана наиболее эффективным вспомогательным элементом.

Особенности обвязки

Перед тем, как приступить к обвязке свайно-винтового фундамента брусом, древесину следует обработать антисептическими составами, чтобы надежно защитить ее от образования грибков и плесени. Дополнительной мерой предосторожности будет обработка бруса антипенирами, понижающими способность дерева к воспламеняемости.

В то время, когда обработанные деревянные элементы просыхают, на торцевых участках свай устраиваются оголовки – стальные конструкции, навариваемые на стволы винтов. Своей формой оголовок напоминает букву «П», а промежуток между его ножками определяется в зависимости от размеров брусового сечения. Рекомендуется также заблаговременно устроить отверстия для крепежных элементов.

Чтобы получить более надежную обвязку, ее следует выполнить двойным рядом. Запилы в этом случае выполнять не придется, что положительно скажется на показателе прочности. Для второго ряда используют брус меньшего сечения (15 на 10 против 20 на 20 см). Установка второго уровня выполняется на ребро, стыковочные участки нижнего ряда должны перекрываться.

Нижнюю обвязку чаще всего выполняют из хвойного материала, обладающего определенными достоинствами:

При покупке пиломатериала проверяйте его на отсутствие трещин, чтобы не снизить качество собранной конструкции. Кроме этого, в расчеты на потребность следует дополнительно заложить от десяти до пятнадцати процентов от общего объема.

Разберемся, из чего лучше выполнять обвязку на свайном фундаменте – из бруса или из досок.

Утвержденные в строительной сфере нормы разрешают применять цельный брус сечением 15 на 15, 15 на 20, 20 на 20 см, либо брус, подготовленный за счет соединения нескольких досок и в сечении имеющий размеры 5 на 20 см. Наборный аналог прекрасно заменяет цельный элемент, по определенным показателям даже считается более надежным. Соединенные в одно целое три доски способны заменить брус сечением 15 на 20 см, а четыре – 20 на 20 см.

Брусовой материал, размер одной из сторон которого составляет 20 см, монтируется на свайные оголовки меньшей гранью, и высота обвязочного пояса в этом случае составляет 200 мм.

Каждый из вариантов пользуется популярностью и считается правильным. Отметим, что после изучения всех достоинств и недостатков материалов, застройщики в большинстве случаев используют сшитые между собой доски.

Цельная форма бруса считается тяжелым видом стройматериала, и, если количество рабочих на площадке ограничено, переносить такие элементы на места проведения монтажа будет сложно. Кроме того, цельные брусы обладают плохой сопротивляемостью на изгиб, что снижает их практичность. Зато доски перед монтажом приходится соединять, что влечет за собой дополнительные затраты.

Материалы и инструменты

Перед тем, как сделать обвязку из бруса для винтового фундамента, следует приготовить все необходимое для работы. Вам потребуются:

Этапы выполнения работ

Рассмотрим, как правильно сделать обвязку из бруса для столбчатого фундамента. Для этого предстоит выполнить определенные виды работ.

Готовим оголовки свай

Чтобы было удобней выполнять обвязку столбчатого фундамента брусом, необходимо свайные верхушки оснастить пластинами квадратной формы, размеры которых составляют 25 на 25 см.

Готовят их следующим образом:

За счет гидроизоляционной прослойки создается защищенность древесины от негативного воздействия воды, источником которой считается конденсат, появляющийся на прохладной поверхности металла после изменений температурного режима. Поэтому следует предпринять любые усилия, чтобы содержать древесину в сухом состоянии.

Крепим брус

Для облегчения монтажных работ по обвязке винтового фундамента брусом, деревянные элементы предварительно раскладываются по периметру строящегося основания. Это позволит соблюдать размеры, определенные проектным решением. Разложенные балки должны стыковаться друг с другом под прямым углом, проверка перпендикулярности выполняется замерами диагоналей углов, размеры которых должны быть одинаковыми.

Врезаемый элемент должен входить на свое место как можно туже.

Дополнительный крепеж

Чтобы в местах соединений увеличить уровень надежности, такие участки дополнительно фиксируются металлическими скобами, диаметр которых составляет 8 мм. Данная мера применяется в случае, когда длина саморезов оказывается недостаточной для прочного соединения балок.

Скобы устанавливаются в верхние части бруса, напротив узлов соединений. Заостренные концы вбиваются в цельную поверхность бруса, не имеющую выборок.

Целиком вбить восьмимиллиметровую скобу порой сложно, и такую процедуру рекомендуется выполнять таким образом:

Выступающие над поверхностью металлические скобы создадут определенные сложности для выполнения последующих монтажных работ.

Проверяем горизонтальный уровень

Когда работа по обвязке будет завершена, смонтированная конструкция проверяется на горизонтальное расположение с помощью строительного или водяного уровня. Между двумя углами, находящимися в противоположных местах, допускаются перепады в диагоналях, не превышающие пяти миллиметров. Каждый параметр подготовленной обвязки должен в точности соответствовать проекту. Имеющиеся погрешности придется учитывать при строительстве стен.

Советы специалистов

Чтобы узнать, как правильно обвязать свайный фундамент брусом, изучите рекомендации опытных строителей:

Заключение

Успешно проведя все монтажные работы по обустройству обвязки из бруса на свайном фундаменте, вы получите качественное и надежное основание под строительство запроектированного сооружения. Возведенный по сваям ростверок равномерно распределит на опорные элементы нагрузочные усилия, создаваемые объектом, обеспечив этим долговечность здания. Отметим, что все рабочие этапы не вызывают сложностей и легко выполняются своими силами без привлечения строительных бригад. Это поможет вам сэкономить денежные средства, выделенные для строительства дома.

Как сделать винтовые сваи для сруба из бруса своими руками

Винтовые свайные фундаменты для жилых малоэтажных строений является одной из самых обсуждаемых тем в Интернете. Блогеры отмечают: технология имеет ряд преимуществ и не лишена недостатков. Индивидуальные застройщики все чаще выбирают свайные фундаменты, самодеятельные строители все чаще используют винтовые сваи, сделанные своими руками, изготовление таких опор требует определенных навыков.

Возведение строений на свайных конструкциях имеет исторические корни, в нашей стране на сваях строили дома на затапливаемых землях и в районах вечной мерзлоты, на Северном Кавказе практика такого домостроения отработана веками. В этих случаях в качестве свайного фундамента использовались специально обработанные бревна, металлические винтовые сваи в малоэтажном домостроении стали массово применять в ХХ веке.

К преимуществам фундаментов на винтовых сваях относят:

В качестве недостатков отмечают:

На винтовые сваи ставят коттеджи, загородные и дачные дома, бани, гаражи, навесы, хозблоки, металлические опоры используют для установки ворот, заборов, мостков и лестниц. Установить строение из бруса на винтовые сваи можно самостоятельно.

Проектирования свайно-винтового фундамента

Строительство дома на винтовых сваях начинают с исследования грунта, опора должна встать на плотный несущий грунтовый слой. Самые точные результаты могут быть получены специалистами после бурения разведочной скважины. Для определения глубины залегания несущего слоя своими силами можно использовать винтообразный щуп или выкопать шурф. При расчетах глубины установки винтовых свай, к результатам изыскательских работ прибавляют 300-500 мм.

Совет от мастеров: в любом случае лопасти винтовых свай должны располагаться на глубине, превышающей уровень зимнего промерзания почвы. В результате морозного вспучивания опору может выдавить, данный процесс может привести к разрушению строения. Данные о глубине промерзания почвы в регионе можно найти в справочниках.

Для расчета фундамента и несущих способностей опор, определения количества и размеров винтовых свай надо поработать со СНиП 2.02.03-85 «Свайные фундаменты». При возведении свайного фундамента под брус своими руками, специалисты рекомендуют придерживаться общих правил:

Результатом проектирования должен стать эскиз свайного поля, перечень инструмента и расходных материалов.

Требования к винтовым сваям

Винтовая свайная опора состоит из нескольких частей, основные элементы сваи:

Конструкции различаются по следующим параметрам: толщине металла, диаметру, типу наконечника, количеству лопастей. Выбор материала зависит от расчетного веса строения, рекомендуется использовать трубы из углеродистой стали марки «Ст20» по ГОСТ 1050-88, толщина стенок трубы – 3.5-6.0 мм. Для одноэтажных жилых домов размером, не превышающим 6х8, используют опоры с толщиной стенок более 4.5 мм.

Для фундамента под жилой дом используют свайно-винтовые опоры с наружным диаметром трубы от 57 до 108 мм, диаметр и количество лопастей выбирают в зависимости от нагрузки и свойств грунта. Опора минимального диаметра выдерживает нагрузку до 800 кг, сваи диаметром 108 мм способны выдержать нагрузку до 10 тонн. Многолопастные опоры используют для строительства на слабых грунтах.

Пошаговая инструкция для самостоятельного изготовления свай

Изготовить винтовую сваю для фундамента своими руками можно с использованием доступного инструмента и оборудования.

Шаг 1. Заготовка труб и листового металла необходимых типоразмеров.

Шаг 2. Изготовление наконечника. Конусообразный наконечник может быть сварным или выточенным из металлического круга, сварной наконечник делают из треугольных металлических заготовок. Проще всего на одной стороне трубы вырезать болгаркой треугольные шипы, получить подобие «короны». Из шипов нужно сформировать конус: края загибают, сваривают между собой, швы рихтуют. Длина наконечника 100-120 мм, количество шипов может быть от 4 до 6.

Шаг 3. Заготовку для лопасти делают из листового железа, газовым резаком вырезают круг с диаметром в 3-4 раза больше диаметра свайной трубы. Внутри вырезают посадочное отверстие по размеру трубы и делают сплошной боковой разрез. Лучшим материалом для лопасти является листовая сталь марки «Ст3» по ГОСТ 380-71 толщиной до 5 мм.

Шаг 4. Заготовку лопасти растягивают в области разреза до получения винтового ребра с шагом 0.2-0.4 от внешнего диаметра лопасти, кромку нижней – режущей части винта, затачивают под 45 градусов. Готовую деталь приваривают к нижней части ствола опоры, расстояние между наконечником и лопастью делают минимальным.

Шаг 5. На верхней части трубы делают приспособление для установки ворота простейшей конструкции – вырезают два диаметрально расположенных отверстия под рычаг. После окончания установки опор, на этой части трубы закрепляют оголовок для укладки ростверка.

Шаг 6. Изготовление прямоугольного оголовка 250х250 мм из стали марки «Ст20» толщиной 4-5 мм. К оголовку приваривают усиленный ребрами посадочный стакан, в пластине делают отверстия для обвязки фундамента.

Шаг 7. Свайную конструкцию красят или обрабатывают антикоррозийными средствами.

Монтаж винтовых свай своими руками

Способы монтажа зависят от сложности свайного поля, свайно-винтовой фундамент под коттедж или жилой дом сложной конструкции лучше делать с применением механизмов для закручивания винтовых свай. Опоры под садовый домик, баню, хозблок, ворота или заборы можно установить своими руками.

Выполнить монтаж свайного поля можно с использование стандартного лома диаметром 22 мм, вставленным в отверстия, вырезанные в верхней части опоры. Для получения большего усилия, края лома удлиняют до 2000 мм дюймовой трубой.

Монтаж начинают с установки угловых опор. Свайную конструкцию вертикально выставляют в приямок глубиной 500-700 мм и прокручивают, скорость заглубления составляет до 200 мм за один оборот. Работу выполняют втроем, один человек контролирует вертикальное положение опоры.

Достижение заданной глубины определяется путем сверки с расчетными данными и по сопротивлению прикладываемым усилиям. Конус наконечника при вхождении в плотный слой грунта испытывает сопротивление, противодействие крутящему усилию значительно возрастает. После достижения заданного горизонта, рекомендуется сделать последний полный оборот ворота.

Совет от мастеров: если опора уперлась в камень или ушла в сторону, ее лучше срезать, а рядом установить новую винтовую сваю.

Заключительные операции установки свайного поля

К заключительным операциям установки винтовых свай относят:

Обвязка винтовых свай брусом

Свайное поле не являются фундаментом, конструкция станет пригодной для монтажа сруба только после обвязки. Установленная на оголовки свай рама – ростверк, равномерно распределит нагрузки на все опоры. В случае просадки одной из винтовых свай, правильно установленный ростверк перераспределит нагрузку, остов здания не пострадает.

В качестве ростверка для брусового дома используют металлический профиль или брус. Для легких строений выполняют обвязку брусом, называемую двойной обвязкой. Ростверк делают из непрофилированного бруса хвойных пород дерева. Лучше использовать брус 200х150 с влажностью 15-20%.

Брус обрабатывают антисептиком и укладывают на металлический оголовок, между металлом и древесиной делают гидроизоляционный слой, углы рубят в лапу, кладку делают вполдерева. В местах укладки бруса на оголовок конструкцию скрепляют сквозными болтами, соединения бруса укрепляют строительными скобами. На ростверк укладывают второй ряд обвязки с лагами для укладки полов и установки внутренних перегородок.

Технология крепления бруса к столбчатому фундаменту

При постройке деревянного дома его владелец должен детально разобрать такой узел, как крепление бруса к столбчатому фундаменту.

Процедура достаточно сложна и трудоёмка, требует от строителя специальных навыков и квалификации. От правильности фиксации первого венца напрямую зависит долговечность всей постройки.

Инструменты и материалы

Чтобы установить брус вертикально на фундамент, необходимо подготовить следующий инструмент, материалы:

Важно! Брус укладывается на бетонный фундамент, если он выстоялся на протяжении 7 дней или более.

Требования для древесины

При выборе бруса для постройки деревянного дома следует отталкиваться от строительных норм и правил, а конкретно от ГОСТ 2695-83. Уложить первый венец из бруса на фундамент необходимо из лиственницы или дуба. Эти материалы обладают хорошей прочностью и долговечностью. Для продления срока эксплуатации их необходимо обработать антисептиком.

При выборе древесины для постройки каркасного дома учитывают следующие моменты:

Оценку качества бруса делает специалист по худшей кромке пласта, осмотр изъянов нужно делать на торцах, а также на всей протяжности заготовки. После устройства всех необходимых вырезов и шпунтов изделие подвергается пропитке антисептиком. При возможности магазинный раствор заменяют отработанным машинным маслом. Качество бревна, тщательность обработки и правильное крепление обвязки к основанию влияют на надёжность и долговечность всей строительной конструкции.

Схемы и технологии крепления к фундаменту

Существует два способа закрепления деревянного бруса на фундаменте. Ознакомимся с ними более подробно:

Из двух указанных методов первый считается более надёжным, второй способ отличается простотой выполнения.

Столбчатый

Конструкции столбчатого типа используются для постройки жилых зданий на неустойчивых грунтах. Срок службы такого основания находится в пределах 30–40 лет. Здесь всё зависит от материала изготовления столбиков (кирпичная кладка, бетон, асбоцементные или металлические трубы).

При постройке деревянного дома составляют проект, в котором определяется количество и площадь опор, а также расстояние между ними. Необходимо обратить внимание на крепление бруса к свайному фундаменту. Здесь нужно учесть нюансы закрепления первого ряда брусков.

Перед проведением основных работ выравнивают все столбики в одной горизонтальной плоскости. Для этого используется водяной строительный уровень или нивелир. От правильности выполнения таких действий зависит равномерность усадки дома и долговечность строительной конструкции.

Важно! Согласно СНиПам, деревянный брус для укладки нижнего ряда должен быть на 5 сантиметров больше, чем остальные изделия.

Для обвязки берут детали с сечением 20 × 20 сантиметров, для монтажа несущих стен используются брусья квадратного сечения 15 × 15 сантиметров. Необходимость выбора большего сечения деревянных изделий для обвязки связана с тем, что на них ложится весь вес здания и кратковременные нагрузки (снег на крыше и др.)

Следует ознакомиться с нюансами крепления брусьев к столбчатому основанию. При постройке бани или деревянного дома нижний венец фиксируется через специальные закладные детали, шпильки диаметром 1,4 сантиметра. Эти болты закрепляют в бетонных столбиках в момент их заливки. После набора достаточной прочности первый ряд брусьев фиксируют на опорах зажимом гаек.

Подобная ситуация происходит и с кирпичными столбиками. В момент монтажа кладки в её структуре фиксируют резьбовые шпильки такого же диаметра. При этом верхняя часть арматуры должна перехватывать толщину деревянного бруса с запасом, чтобы можно было перехватить нижний венец. После фиксации ненужную часть шпильки срезают болгаркой. В случаях, когда столбики готовы, а шпильки не были установлены в процессе монтажа, их можно заменить анкерными болтами.

Помните! В местах соприкосновения металла с деревом конденсируется влага, что может привести к коррозии стали и появлению плесени или грибка на деревянных конструкциях. Проблемные места необходимо обрабатывать краской или антисептиком.

Ленточный или плитный

При монтаже бруса на ленточное либо плитное основание проводится предварительная подготовка поверхности. По периметру фундамента на расстоянии 50 сантиметров друг от друга высверливают отверстия и устанавливают анкерные болты с гайками. Такие же отверстия проделывают в деревянном брусе.

Перед закреплением бруса необходимо проверить горизонтальную плоскость основания и уложить слой рубероида, который будет использоваться в качестве гидроизоляции. На торчащие болты устанавливаем деревянные заготовки и фиксируем их гайками.

Разберёмся с процессом установки нижней обвязки более подробно, если работы проводятся вместе с заливкой бетона:

Крепление бруса к фундаменту ленточного типа происходит аналогично основанию из блоков, плит. В последнем случае необходимо заблаговременно собрать каркас венца. Фиксация осуществляется за счёт дюбелей.

Свайный

Крепление материала из древесины к сваям выполняется так:

Важно! Для предотвращения соприкосновения дерева с металлом под сваи укладывают куски рубероида.

Винтовой

Возведение жилого деревянного строения на винтовом фундаменте происходит достаточно быстро. Брус к данному основанию закрепляется довольно просто. На начальной стадии работ необходимо выполнить замеры длины и ширины постройки, после этого проверяем горизонтальность поверхности с помощью уровня. Брус пропитываем раствором антисептика и оставляем вылежаться до высыхания.

Монтажные работы проводятся в следующем порядке:

Обвязка считается самой простой в монтаже. Кроме этого, она надёжна и долговечна.

Двойная обвязка

Такой вариант обвязки подразумевает использование двух рядов деревянного бруса различного сечения. Конструкция может закрепляться на винтовом фундаменте двумя способами:

Резьбовое соединение

Подкладывают рубероид под опоры, насаживают брус с сечением 20 × 20 сантиметров на винты и подбивают молотком. В угловых частях деревянные изделия скрепляются при помощи металлического уголка и саморезов. Второй ряд обвязки закрепляется при помощи сквозных металлических шпилек.

Хомуты

При фиксации на хомуты первый ряд бруса с сечением 10 × 15 сантиметров укладывают ребром вниз. Стыки элементов осуществляют в шахматном порядке, они не должны совпадать. Обвязка прикрепляется к сваям при помощи хомутов брусков П-образной формы. Они насаживаются на предыдущий элемент.

На завершающем этапе работ тестируют конструкцию на стойкость, при необходимости делают поправки.

Обвязка винтовых свай брусом – основные понятия, виды соединений, монтаж

Для объединения отдельно стоящих или линейно расположенных свай в общую конструкцию выполняется крепление оголовков между собой металлическим профилем, бетонной лентой или деревянным брусом. Обвязка винтовых свай обеспечивает равномерное распределение нагрузок, поступающих от наземной части строения, и позволяет выполнять кладку стен из штучного материала. Устройство ростверка является обязательным и ответственным этапом при возведении любых свайных фундаментов, поэтому сэкономить на нем не получится. Для правильной работы конструкции требуется надежная сцепка, иначе сваи на стадии строительства наземной части или в процессе эксплуатации сооружения могут просто разъехаться в разные стороны.

Что такое ростверк

Обвязка и ростверк относятся к общему понятию и выполняют, соответственно, одинаковые функции.

Свайно-ростверковый фундамент позволяет возводить каркасные и бескаркасные дома.

Первый вариант предусматривает облегченную конструкцию ростверка, так как основные нагрузки, в этом случае, приходятся на колонны или стойки. Второй вариант предполагает, что элементы будут служить опорой для стен. Обвязка выполняется в виде рамы из металла, дерева, но чаще – из бетона или железобетона. В зависимости от своего расположения относительно уровня грунта, фундаментные балки бывают:

Как правило, для жилых домов используются первые два варианта. Но в определенных ситуациях, например при значительных перепадах высот или необходимости установки дома над водной гладью, нужна конструкция третьей группы.

Обвязка брусом – основные понятия

Ростверк допускается изготавливать из цельного массива или клееной древесины. В любом случае брус должен иметь плоские поверхности со всех четырех сторон. Это предоставляет определенные удобства при его укладке и креплении. Обвязка свайного фундамента из древесных балок используется, как правило, при возведении срубов или деревянных строений. Хвойные породы для подобных целей считаются более подходящими, так как по сравнению с лиственными аналогами они обладают определенными преимуществами, в число которых входит:

Конечно, обвязка винтовых свай металлическим швеллером или уголком упрощает монтаж балок, но такой ростверк следует крепить к оголовкам при помощи сварки, что зачастую невозможно сделать своими руками. Заливка ростверка бетоном значительно увеличивает сроки возведения подземной части, что мало устраивает большинство частных застройщиков. Остается лишь вариант использования в качестве обвязки деревянных брусьев, технология монтажа которых лишена вышеописанных проблем. К тому же, древесина обладает завидными теплоизолирующими свойствами, чего не скажешь о металлических конструкциях.

Следует отметить, что натуральный материал нуждается в пропитке:

В первом случае древесину удается защитить от гнили и появления грибка. Во втором – предотвратить быстрое возгорание, что особенно актуально в случае использования сосны, отличающейся присутствием большого количества смол. Данный этап обработки брусьев является обязательным.

Приобретая материал, следует убедиться в том, что на брусьях отсутствуют какие-либо трещины, иначе ростверк не сможет выполнять свои функции, даже если крепление балок между собой будет максимально надежным. Оптимальным для обвязки фундамента считается брус квадратного сечения размером 150*150мм. По длине деревянная балка должна соответствовать шагу винтовых свай, так как крепление элементов допускается производить только в зоне расположения опор. Несоблюдение данного условия приведет к появлению многочисленных отходов, а как результат – к перерасходу материальных средств.

Расчет необходимых материалов следует производить с небольшим запасом, составляющим 10-15 процентов.

Цельный брус для ростверка получают в результате обрезки ствола с четырех сторон. Балки из клееной древесины изготавливают из тщательно отобранных и хорошо высушенных досок путем их склеивания под прессом. Клееный брус отличается четкими размерами и достаточной прочностью. В процессе эксплуатации он не деформируется под воздействием окружающих факторов и не реагирует на изменения влажностно-температурного режима. Его «стабильность» связана с тем, что волокна сопряженных элементов имеют разную направленность.

При одинаковых размерах цена клееного бруса будет выше по сравнению со стоимостью балки из цельной древесины. Однако его технические характеристики позволяют говорить о том, что использование такого материала в качестве ростверка является более подходящим вариантом из двух имеющихся.

Виды соединений брусьев

До начала работ по устройству обвязки выполняют выборку на концах деревянных балок, предназначенную для стыковки соседних элементов друг с другом. С торцов балок в зеркальном отражении аккуратно вырезаются замковые соединения в форме параллелепипеда:

Во избежание появления перекосов ростверка, срезы сопрягаемых брусьев должны максимально повторять очертания друг друга. Для работы рекомендуется воспользоваться электрорубанком. Если в домашней мастерской он отсутствует, то покупать его вовсе не требуется. Инструмент можно попросить у соседей или друзей, в крайнем случае – взять напрокат в ближайшем строительном супермаркете.

Основных способов крепления брусьев к сваям существует всего два, но более надежным вариантом считается их комбинация. Фиксацию производят с помощью:

Монтаж обвязки

Установка деревянного ростверка выполняется иначе, чем обвязка винтовых свай швеллером или бетонной лентой. Но в любом случае до начала укладки конструктивных элементов следует убедиться в том, что верхний срез всех установленных свайных труб находится на одном уровне. Далее на столбы навариваются опорные оголовки, представляющие собой металлические пластины. На этом общие этапы работ заканчиваются.

Для удобства фиксации бруса, на оголовках крепятся фланцы в виде перевернутой буквы «П», с заранее просверленными отверстиями. Ширина опорных полок делается по ширине ростверка. Между металлическими элементами и деревянными конструкциями в обязательном порядке прокладывается гидроизоляционный слой из рубероида или битума с полиэтиленовой пленкой.

Обвязка металлических винтовых свай брусом может быть как одинарной, так и двойной. В первом случае, под лаги и перегородочные балки в несущих элементах делаются пропилы, что ослабляет их прочность. Второй вариант отличается большей надежностью и выносливостью. Для верхнего ряда выбирают брусья сечением 100*150мм, причем устанавливают их с опорой на меньшую сторону.

Монтаж обвязки начинают с углов фундамента. После предварительной стыковки смежных брусьев, их перпендикулярность выверяют с помощью строительного угольника, а далее – производят крепление гвоздями. Таким образом выполняют фиксацию балок по всем основным углам ростверковой рамы.

Дополнительная проверка правильности геометрии конструкции выполняется путем сравнения ее линейных размеров по диагоналям. Они должны быть одинаковы. При необходимости, положение сторон корректируют, после чего балки надежно фиксируют между собой и крепят к сваям.

Между стыками деревянных брусьев требуется укладывать джутовую ленту.

При монтаже ростверка следует контролировать его положение относительно свай. Их вертикальные оси должны совмещаться с горизонтальной линией центра деревянного бруса. В противном случае нарушится равномерность распределения нагрузок.

Между готовой обвязкой и будущими стенами выполняется гидроизоляция. На открытые места наносят слой битумной мастики.

Источник
