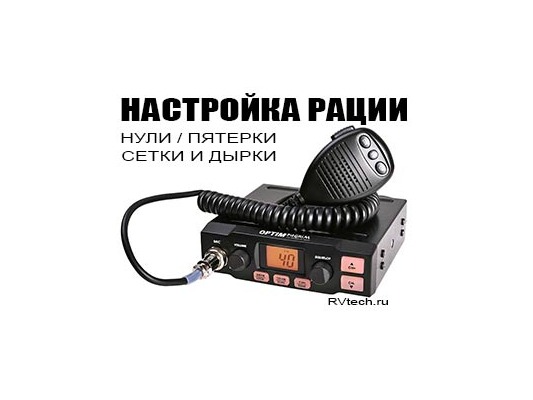

Радио Ликбез: Что такое нули и пятерки, дырки, сетки в рации?

Что такое сетки, что такое частотные стандарты, и что такое региональные стандарты

Сегодня мы попробуем внести ясность в вопросы, с которыми сталкиваются почти все пользователи раций.

Итак, часто можно услышать: «я работаю в российской сетке», или «я стою в сетке С», или «рация настроена на сетку PL». Во всех этих случаях используется одно и то же слово «сетка», однако при этом имеются в виду абсолютно разные вещи. Попробуем в этом разобраться.

Экскурс в историю развития Си-Би связи

Изначально в радиосвязи никаких каналов не было. Раций было мало, места в эфире много, работай где хочешь. Но уже с 40-50-х годов 20 века начались попытки навести в эфире порядок. Для начала каждой категории пользователей были выделены свои частоты или диапазоны частот, за пределами которых они работать не имели права. Например, частоты 150-400 кГц были отданы под радиовещание, 500 кГц – была международная частота для подачи сигнала SOS, 525-1600 кГц – снова радиовещательный участок, 1830-1950 кГц был отдан радиолюбителям для любительской радиосвязи, дальше шли разные участки для служебных передатчиков, потом радиовещательные диапазоны, потом снова любительские частоты, и так далее. Внутри каждого участка частот существуют свои строгие правила использования, за соблюдением которых следят специальные государственные службы.

Однако в 1957 году в США был принят закон, разрешающий использовать диапазон 27 МГц, грубо говоря, любой домохозяйке, и с 60-х годов 20 века производители начали массово продавать качественные недорогие рации всем желающим. А для того, чтобы максимально упростить использование и не загружать водителям и домохозяйкам головы лишней информацией, производители договорились между собой, и все рации оснастили переключателем каналов, привязав к каждому из каналов свою частоту, на всех рациях одинаковую. Так появилась стандартная американская сетка частот из 40 каналов.

Европейская сетка частот

Например, частота нашего всеми любимого 15 канала – 27135 кГц, 20-го – 27205 кГц, а 40-го – 27405 кГц. В настоящее время эта сетка частот действует в США, а также в большинстве европейских стран, поэтому получила неофициальное название «европейской». Как мы видим, все частоты заканчиваются цифрой 5, поэтому второе название этой сетки – «пятерки». На дисплеях раций эта сетка обозначается или буквой «Е», или совсем никак не обозначается, как принятая по умолчанию.

Сетки частот других стран

По мере того, как гражданский диапазон 27 МГц проникал в европейские страны, он обрастал своими региональными особенностями. Где-то закон ограничивал на отдельных каналах мощность, где-то на определенных каналах можно было работать только в амплитудной модуляции, где-то только в частотной. В Западной Германии законодателям показалось мало 40 каналов, и к ним позже официально добавили еще 40, получив 80-канальную сетку. В Восточной Европе все частоты сместили вниз на величину 5 кГц, но об этом я скажу позже. А круче всего обошлись с каналами в Великобритании – они сделали свою сетку частот, не совместимую ни с кем. Именно эти региональные особенности и выражаются аббревиатурами: EU, EC, I, D2, PL, RU – они высвечиваются на дисплеях раций, сделанных для европейских рынков. Расшифровка этих аббревиатур может быть у каждого производителя своя, процедура переключения стандартов тоже отличается разнообразием, поэтому читайте инструкцию к рации, и, если Вы едете с рацией за границу, лучше заранее узнайте, какой стандарт Вам нужно будет выставить при пересечении границы, тем более что там за этим следят несколько строже, чем на наших бескрайних просторах.

Российская сетка частот

В 1988 году диапазон 27МГц добрался и до России, тогда еще входящей в состав Советского Союза. Сначала у нас попытались пойти своим путем, и ввели нестандартную сетку частот, но очень быстро пришли к 40-канальной сетке, такой же, как в Польше. Наша «Российская» сетка частот отличалась от «европейской» – каждый канал был смещен вниз на 5 кГц, т.е. 15-му каналу соответствует частота 27.130 кГц, 20-му каналу – 27200 кГц, а 40-му – 27400 кГц. Как мы видим, все частоты заканчиваются на «0», и такая сетка частот получила название «нули». А поскольку она используется в Восточной Европе, а именно в странах Балтии, в Белоруссии, Украине, и особенно в Польше, она также называется «Польской» сеткой. На радиостанциях такая сетка частот обозначается буквами P, R, значками «-5», или просто «5», или названием польского регионального стандарта: PL, PX.

Что касается нашей страны, то так исторически сложилось, что радиостанции к нам долгое время поставлялись в основном те, что были предназначены для американского и западноевропейского рынка. Заморачиваться переделкой станций на официальную сетку с «нулями» захотели далеко не все, и основная масса пользователей работала, да и сейчас продолжает работать, «как есть», т.е. в «европейской» сетке частот. Еще раз подчеркну, и это надо запомнить: на территории России в основном все работают в «Европейской» сетке частот, а про «российскую» сетку в России почти все давно забыли, и вспоминают о ней, только подъезжая к Беларуси, Украине или Прибалтике.

Еще немного про сетки частот

Теперь разберем еще одно явление, так же в народе именуемое «сетками».

На пике развития си-би диапазона 40 каналов на всех стало катастрофически не хватать. И тут начали массово появляться станции, где помимо стандартной сетки в 40 каналов можно было включить другие сетки. Так, за 40-м каналом центральной сетки (частота 27405) начиналась следующая сетка, первый канал которой – 27415, и простиралась она до 40-го канала с частотой 27885. А ниже 1 канала (частота 26965) шла другая сетка, 40-й канал которой стоял на частоте 26955, а первый – на частоте 26515).

Первой массовой многосеточной станцией стал YOSAN JC-2204, пришедший к нам в далеком 1993 году. У него было 5 сеток: центральная – стандартная, и по две сетки вверх и вниз. Обозначались они буквами от A до E, основная (центральная) – C. Модель оказалось очень удачной, и выпускалась под разными названиями, включая слегка перелицованную версию под названием ALAN-78.

Каково же было удивление, когда появилась модель ALAN-78 Plus, абсолютно не похожая на простой 78-й, с десятью (!) сетками, при этом центральная обозначалась буквой D. То есть, чтобы работать в 15 канале (который тогда уже активно использовался), на ALAN-78 нужно было выставить канал 15С, а на ALAN-78 Plus – 15d. А потом появились несколько моделей радиостанций DRAGON с десятью сетками, где центральная сетка уже обозначалась буквой E. А еще позже под маркой Maycom были выпущены 15-сеточные модели раций, где, помимо сеток ABCDE, с центральной сеткой C, были еще сетка ABCDE с символом «минус», и ABCDE с символом «+».

Но дальше всех пошел французский PRESIDENT, у которого центральная сетка была «A», сетка выше – «B», сетка ниже – «C», две сетки выше – «D», две сетки ниже – «E», а всего этих сеток – от 5 до 10 штук на разных моделях.

Сейчас почти окончательно утвердился стандарт, по которому центральная сетка обозначается буквой D. Например, на всех станциях OPTIM 15-й канал в европейском стандарте обозначается 15-dE, в польском – 15-dP или 15-dR. А у других производителей даже в пределах одного модельного одной торговой марки встречаются разночтения: например на радиостанциях MegaJet моделей, 600, 800, 450-650-850 центральная сетка называется D, но при этом на MJ-50, 150, 500, 550 и 555 эта же сетка называется C, на MJ-3031M-Turbo – E. А на простых бюджетных MJ-100-200-300 сетки обозначаются буквами L, M и H (Low, Middle, High), центральная получается M, или, на старых модификациях MJ-300, совсем без буквы.

Именно из-за этой путаницы сейчас все чаще наряду с номером канала на дисплее высвечивается частота: 15-dE соответствует частоте 27.135.

Правовые аспекты

Ну и напоследок необходимо упомянуть еще одно важное обстоятельство: работа в любой сетке, кроме центральной, является нарушением закона, и за это предусмотрено наказание в виде штрафа с изъятием аппаратуры, или без оного. Пока что в России за этим никто не следит, но кто его знает, что завтра будет? Поэтому, если рацией будет пользоваться неопытный человек, лучше по возможности сразу отключить

А находясь за границей, даже не пытайтесь проверять – может обойтись совсем не дешево, и уж точно неприятно: в лучшем случае останетесь без аппаратуры и заплатите штраф.

Источник

gg_hohia

gg_nohia

ЖЖ ЧВК «Вагнер»

1. Сначала Думай, Затем Передавай: Решите, что хотите сказать, до того, как начнете передачу!

2. Стройте фразы просто и коротко!
Сообщения должны быть [ Spoiler (click to open) ] максимально коротки! информативны и просто для понимания! Также это уменьшит возможность искажения помехами.

3. Завершайте передачу: Фразой вроде «Конец связи» вы даёте собеседнику возможность понять, что передача окончена и можно начинать ответную передачу.

1) Нужно назвать кому предназначена передача и кто передаёт.

Туман 4, я Стрела, Прием.

Этак коротка фраза однозначно определяет:
– кому адресована передача – Туман 4,
– кто передает информацию – Стрела 1,
– чётко показывает момент завершения передачи сообщения – Приём.
– сообщает остальным участникам переговоров, что им не обязательно слушать данную передачу.

2) Когда Туман 4 услышит эту передачу, он должен на неё ответить:

Туман 4 обозначает что он в канале, он понял передачу и готов к получению информации.

Фразы должны быть короткими и понятными!
Передающий должен максимально быстро сообщить информацию, убедиться в её правильном приёме и освободить канал связи!
Помните, что в тот момент когда осуществляется передача, никто кроме вас передавать не может.

* Неправильная передача выглядит так:

Туман 4, я Стрела, тут это. тело какое то лежит, повязке не видно, похоже засада, видно только пулеметчика на может есть ещё.

В данном сообщении не сообщено никакой информации кроме обнаружения противника, но зато много пауз и запутывающих утверждений.
В данном случае лучше немного подумать и передать информацию в следющем виде.

Туман 4, я Стрела, Внимание, Гора Контрабасов, ближе 30 метров, пулеметчик в засаде, прием.

Особый термин «Внимание» сообщает Туману 4, что сейчас будет передана важная для него информация!
Назван ориентир с помощью которого можно определить местонахождение засады, (ориентиры даются на карте и нумеруются заранее ) сообщение передано в лаконичной и чёткой манере.

Туман 4, получив важную для него информацию подтверждает приём.

Стрела, я Туман 4, принял, конец связи.

Всем всем всем. Я Туман 4. Проверка связи. Как слышите меня? Прием.
Туман 4, я Сокол 1, Громко,Четко. Прием.
Я Туман 4. Принял. Прием.

Отвечает кто то один, кто слышал фразу.
Кто начал радиобмен, тот его и завершает.

Для передачи команд, сигналов и распоряжений всем корреспондентам радиосети, устанавливают циркулярный позывной, который определяет, что передаваемая информация касается всех.

Например циркулярный позывной «Ветер»:
«Ветер, я Сокол 15, Азимут 150, 300 метров – оранжевый дым, прием.»

При сильных помехах в канале, разрешается дублировать передачу.

Все тактические преимущества, от использования радиосвязи, будут потеряны если хотя бы у одного из бойцов отряда нет навыков радиообмена!

Основные правила радиообмена:

2) Передача не должна занимать более 10 секунд!
— информативно;
— коротко;
— четко;

Фразы должны быть короткими и понятными!
Передающий должен максимально быстро сообщить информацию, убедиться в её правильном приёме и освободить канал связи!!
Помните, что в тот момент когда осуществляется передача, никто кроме вас передавать не может!!

3) Начинать говорить нужно через мгновение после нажатия тангетки, иначе потеряются первые слоги или слова сообщения.
Тоже самое относится к окончанию передачи.

Любители использовать дешевые радиостанции с VOX (голосовой) активацией рискуют забить канал группы своим тяжёлым дыханием, вы даже не представляете насколько может бесить тот факт, что вместо передачи своевременного сообщения командиру группы в канале приходится слушать прерывистые утробные хрипы и свисты.

***
Передача слов по буквам

Сложнопроизносимые слова передаются по буквам. Каждая буква передается одним словом:

Передача цифер и чисел:

двухзначные группы
-72, 36, 44
-семьдесят два, тридцать шесть, сорок четыре;

трехзначные группы
-245, 429, 501
-двести сорок пять, четыреста двадцать девять, пятьсот один;

четырехзначные группы
-9374, 2658
-девяносто три семьдесят четыре, двадцать шесть пятьдесят восемь;

пятизначные группы
-27341, 82590
-двадцать семь триста сорок один, восемьдесят два пятьсот девяносто.

При передаче между группами делаются короткие паузы.
При плохой слышимости разрешается каждую группу повторять отдельными цифрами:

***
Радиообмен инициируется командиром для:

— отдачи приказа
— запроса доклада у подчинённого
— доклада об обнаруженных целях
— подтверждения принятой информации

Радиообмен инициируется подчинённым в случае

— подтверждения принятой от командира информации
— доклада о противнике
— доклада о потерях
— доклада о выполненном приказе
— доклад о своем состоянии
— внесения незамедлительных предложений командиру в не терпящих отлагательства случаях.

***
Порядок ведения связи.

Не перебивайте своих товарищей!
Если вы слышите, что кто-то раньше вас начал свое сообщение дождитесь его окончания!!

Дождитесь, пока ваш оппонент закончит передачу, и только тогда начинайте свою!!
Если вы попытаетесь вклиниться в разговор, не дождавшись окончания чужой передачи, то вы только создадите сильную помеху и не будете услышаны!!

Запомните: когда кто-то что-то передает — слышно только его, если же 2 человека одновременно попытаются что-то передать, то не будет слышно никого!

! Если вам необходимо передать срочное сообщение, а в эфире ведутся переговоры, дождитесь паузы и передайте троекратную команду » Внимание».
Соответственно, если вы услышали команду » Внимание», перейдите на прием.

Не передавайте более 15-ти секунд непрерывно: помните, что в это время никто другой не может воспользоваться связью!!

Делайте 1-2х секундную паузу между окончанием приема оппонента и началом своей передачи — это нужно для возможности передачи экстренных сообщений или подключению к вашему разговору еще кого-нибудь.

Если корреспондент не отвечает на ваш вызов, можно попросить вызвать его, того, кого он услышит наверняка
В таких случаях — четко и кратко формулируйте свои послания, потому как запомнить и передать без ошибок более чем 10ти секундное запутанное сообщение практически невозможно.

При переходе на передачу слушайте канал хотя бы пару секунд, в этой паузе вас или вашего корреспондента могут вызвать ещё кто-либо, возможно со срочным сообщением.

Если намечается длинный диалог, лучше перейти на запасной канал, возможно ваши коллеги не хотят слушать ваше длительное общение на основном канале.

Можно сделать это следующим образом:

«Первый, переходим на третий канал!» «Принято, (переходим) на третий!»

***
Плохой прием (слабый сигнал)
Если приём корреспондента сопровождается шумами и искажениями, это означает, что вы находитесь либо на максимальном расстоянии или попали в «плохое место» для связи.
В этом случае корреспондент тоже слышит вас плохо.
Постарайтесь во время передачи корреспондента найти «хорошее место», сдвиньтесь в сторону на небольшое расстояние, повернитесь вокруг своей оси, ориентируясь по уровню шума в принимаемом сигнале.
Как только шум уменьшится, разборчивость сигнала возрастёт.
Кстати и ваш корреспондент станет принимать вас лучше.
Если станция оборудована отключаемым шумоподавителем, отключите его, на предельных дальностях связи это поможет не пропустить вызов.
Во всех случаях держите антенну вертикально.

Если есть возможность, выбирайте для связи возвышенные места, в лесу выходите на полянки, но не их середину, а на край максимально удалённый от корреспондента.
Если корреспондент находится в лесу, легче связаться с ним не с опушки леса, а отойдя от него на несколько десятков метров.
При связи из автомобиля, выставите антенну наружу или, по крайней мере, прижмите её к стеклу.
Использование наружной антенны позволяет, кстати, значительно увеличить дальность связи.

При входе в «радиопаузу» (т.е. при выключении рации или невозможности ее слушать) необходимо сообщить об этом на базовую станцию сказав, какие позывные и примерно на какое время вышли из эфира!
Об окончании радиопаузы обязательно сообщать, командиру группы или в эфир.

При переноске антенна рации не должна вплотную прилегать к телу, и быть по возможности вертикально направленной.
Обязательно расположите станцию на снаряжении так, чтобы ничто случайно не могло задеть кнопку передачи.
При переноске рации внутри сумки и т.п. рацию лучше выключать.
При передаче антенна рации должна быть направлена вертикально. Микрофон радиостанции, или саму станцию со встроенным микрофоном следует держать на расстоянии около 5 см от рта, говорить громко и отчётливо, но не кричать, разборчивость это не повысит, а только понизит.

ИЗУЧАЙТЕ И СОБЛЮДАЙТЕ РАДИОДИСЦИПЛИНУ.
ОДНАЖДЫ ЭТО МОЖЕТ СПАСТИ ЖИЗНЬ ВАМ И ВАШИМ ТОВАРИЩАМ.

Источник

Разговорчики в строю: Что обсуждают полицейские по радиосвязи Два похищения, план «Перехват», потерявшийся китаец и 100 человек, перекрывших дорогу, — сотрудники The Village провели выходные, слушая радиоперехват разговоров петербургских спецслужб.

В Петербурге заработало интернет-радио, где можно услышать переговоры местных спецслужб. Спасатели и пожарные почти не появляются в трансляции, зато за несколько минут можно выучить несложный сленг полицейских и узнать о десятке автомобильных аварий и угонов. Женские голоса просят «закрыть» тот или иной адрес, а мужские рапортуют о «постановлениях» и «определениях». The Village подслушал их короткие разговоры и записал самые занятные цитаты.

Словарь

Два нуля, нули, нолики

Приём информации и конец радиообмена

Оформление ДТП без составления протокола

Оформление ДТП с составлением протокола

Название каналов связи ГИБДД и УВД/УВО

— Кротова разлив Кротова. Кротова разлив Кротова.
Кротова разлив Кротова. Заявочку примите уже кто-нибудь.

— Мне прибавить звук? Себе прибавьте звук! Водитель, говорю,
в состоянии алкогольного.

— Заявочку срочную примите. По проезду по Елизарова между Седова
и Бабушкина люди в масках с битами грабят магазин.

— Человек обнаружен, который гулял ходил по кольцу? 440-я, м?
— Убрали с кольца.

— Лошадь с ДТП скрылась.

— Да ответьте вы уже нормально. В понедельник ко скольки приходить?
В какой кабинет?

— Поторопитесь пожалуйста, потоп! У нас светомузыка тут.

— 35-й отдел полиции. Подделка документов, гражданин Азербайджана. Показания не даёт. Требует пе-ре-вод-чи-ка.

— Полное перекрытие движения на проспекте Науки. Люди ходят
по пешеходному переходу туда-сюда, порядка 70-80 человек.
— Посмотри, транспорту не мешают они общественному?
— Я отсюда не вижу.
— Ну и пусть ходят, ну их.

— Центральный район, внимание. На площади Восстания лица кавказской национальности насильно посадили девушку в машину. Едут по Лиговскому в сторону Некрасова. Подружка ждёт на площади у магазина «Норман».
К заявительнице подъедет кто-нибудь?
— Повторите номер машины. Сначала преступников будем задерживать,
а потом к заявительнице.
(Через пару минут.) — Девушку вернули. Никаких претензий нет.
Они поехали домой.

— Повторите, вас плохо слышно.
— Повторить угон?

— Ноль ноль ноль ноль ноль ноль.

— 796, телефон освободите, не дозвониться до вас.

— Так вы своему командиру и докладывайте.
— Я своему командиру доложил и вам докладываю.
Я не хочу, чтобы меня задавили.
— Пишу два нуля.

— Эй, 356, где и чё? ЧЁ? Чё молчишь?

— На Краснопутиловский нам труповозку можно?

— Площадь Восстания. Похищение несовершеннолетней. Неизвестные скрылись на машине ВАЗ 201099 тёмно-зелёного цвета Михаил 310 Ульяна Ульяна 178. Вводится план «Перехват». Вариант 2. Зона: центр.
— Мы как раз собираемся это передавать. Зачем вы опережаете?
— Мы дублируем информацию РУВД. Извините.
— На площади Восстания трое неизвестных насильно посадили в машину.

— Пропал китаец, 11 лет.
— Приметы какие? Во что одет?
— Рост метр 45-47. Русским языком не владеет.
Был одет в. клетчатые брюки, клетчатая куртка.

— Повторяем. Разыскиваем автомобиль ВАЗ 201099. Тёмно, тёмно-зелёного цвета. В автомобиле трое лиц кавказской национальности и девушка. Азербайджанцы, скорее всего.

— От проспекта Просвещения следует «Ауди» Ольга 948,
Ульяна Елена 48-й регион, проверить на алкоголь. С нарушениями ПДД ездит.

— Лиговский, 47, пешеходный переход, жёлтое мигание,
возможны проблемы с пешеходами.

— О-о-о-очень чудесная в кавычках связь, поэтому хоть десять раз говорите,
я не слышу ничего.

— Ответственного по городу вызывай!

— По Оптиков, 52, корпус 1 неизвестный похитил
велосипед «Стелз» чёрно-белого цвета.

— На Солидарности, 47 в квартиру ломятся посторонние.
В квартире находится несовершеннолетний ребёнок.

— Улица Бабушкина обесточена, проверьте.

— Загородный, Якубовича и проезд Декабристов очень даже пересекаются.

— От меня на площадь ушла «Калина», можешь её захватить?
На светофоре стоит.
— Нолики-нолики. Какой цвет?

— По угончику с Лиговского проспекта отбой.
Он просто забыл, где её поставил. У 107-го дома.
— То есть память восстановилась у него?
Пусть сам теперь по 02 дозванивается даёт официальный отбой.
— Дозванивается он, дозванивается, восстановили мы ему память.

— На Славы заторовая ситуация! Регулировщика просят поставить.

— Будьте добры, скорую вызовите к 20-му отделу полиции. Драка тут.
— У 20-го отдела полиции, что, нет телефонов никаких?

— Вы понимаете по времени? У меня один экипаж на этой земле работает,
и у него восемь заявок.

Источник

Радио Ликбез: Что такое нули и пятерки, дырки, сетки в рации?

Очередной выпуск Радио Ликбеза. В этом небольшом видео информация о том, что такое нули и пятерки, как формировались сетки частот радиостанций гражданского диапазона, и что такое дырки в сетках частот.

Что такое сетки, что такое частотные стандарты, и что такое региональные стандарты

Сегодня мы попробуем внести ясность в вопросы, с которыми сталкиваются почти все пользователи раций.

Итак, часто можно услышать: «я работаю в российской сетке», или «я стою в сетке С», или «рация настроена на сетку PL». Во всех этих случаях используется одно и то же слово «сетка», однако при этом имеются в виду абсолютно разные вещи. Попробуем в этом разобраться.

Экскурс в историю развития Си-Би связи

Изначально в радиосвязи никаких каналов не было. Раций было мало, места в эфире много, работай где хочешь. Но уже с 40-50-х годов 20 века начались попытки навести в эфире порядок. Для начала каждой категории пользователей были выделены свои частоты или диапазоны частот, за пределами которых они работать не имели права. Например, частоты 150-400 кГц были отданы под радиовещание, 500 кГц – была международная частота для подачи сигнала SOS, 525-1600 кГц – снова радиовещательный участок, 1830-1950 кГц был отдан радиолюбителям для любительской радиосвязи, дальше шли разные участки для служебных передатчиков, потом радиовещательные диапазоны, потом снова любительские частоты, и так далее. Внутри каждого участка частот существуют свои строгие правила использования, за соблюдением которых следят специальные государственные службы.

Однако в 1957 году в США был принят закон, разрешающий использовать диапазон 27 МГц, грубо говоря, любой домохозяйке, и с 60-х годов 20 века производители начали массово продавать качественные недорогие рации всем желающим. А для того, чтобы максимально упростить использование и не загружать водителям и домохозяйкам головы лишней информацией, производители договорились между собой, и все рации оснастили переключателем каналов, привязав к каждому из каналов свою частоту, на всех рациях одинаковую. Так появилась стандартная американская сетка частот из 40 каналов.

Европейская сетка частот

Например, частота нашего всеми любимого 15 канала – 27135 кГц, 20-го – 27205 кГц, а 40-го – 27405 кГц. В настоящее время эта сетка частот действует в США, а также в большинстве европейских стран, поэтому получила неофициальное название «европейской». Как мы видим, все частоты заканчиваются цифрой 5, поэтому второе название этой сетки – «пятерки». На дисплеях раций эта сетка обозначается или буквой «Е», или совсем никак не обозначается, как принятая по умолчанию.

Сетки частот других стран

По мере того, как гражданский диапазон 27 МГц проникал в европейские страны, он обрастал своими региональными особенностями. Где-то закон ограничивал на отдельных каналах мощность, где-то на определенных каналах можно было работать только в амплитудной модуляции, где-то только в частотной. В Западной Германии законодателям показалось мало 40 каналов, и к ним позже официально добавили еще 40, получив 80-канальную сетку. В Восточной Европе все частоты сместили вниз на величину 5 кГц, но об этом я скажу позже. А круче всего обошлись с каналами в Великобритании – они сделали свою сетку частот, не совместимую ни с кем. Именно эти региональные особенности и выражаются аббревиатурами: EU, EC, I, D2, PL, RU – они высвечиваются на дисплеях раций, сделанных для европейских рынков. Расшифровка этих аббревиатур может быть у каждого производителя своя, процедура переключения стандартов тоже отличается разнообразием, поэтому читайте инструкцию к рации, и, если Вы едете с рацией за границу, лучше заранее узнайте, какой стандарт Вам нужно будет выставить при пересечении границы, тем более что там за этим следят несколько строже, чем на наших бескрайних просторах.

Российская сетка частот

В 1988 году диапазон 27МГц добрался и до России, тогда еще входящей в состав Советского Союза. Сначала у нас попытались пойти своим путем, и ввели нестандартную сетку частот, но очень быстро пришли к 40-канальной сетке, такой же, как в Польше. Наша «Российская» сетка частот отличалась от «европейской» – каждый канал был смещен вниз на 5 кГц, т.е. 15-му каналу соответствует частота 27.130 кГц, 20-му каналу – 27200 кГц, а 40-му – 27400 кГц. Как мы видим, все частоты заканчиваются на «0», и такая сетка частот получила название «нули». А поскольку она используется в Восточной Европе, а именно в странах Балтии, в Белоруссии, Украине, и особенно в Польше, она также называется «Польской» сеткой. На радиостанциях такая сетка частот обозначается буквами P, R, значками «-5», или просто «5», или названием польского регионального стандарта: PL, PX.

Что касается нашей страны, то так исторически сложилось, что радиостанции к нам долгое время поставлялись в основном те, что были предназначены для американского и западноевропейского рынка. Заморачиваться переделкой станций на официальную сетку с «нулями» захотели далеко не все, и основная масса пользователей работала, да и сейчас продолжает работать, «как есть», т.е. в «европейской» сетке частот. Еще раз подчеркну, и это надо запомнить: на территории России в основном все работают в «Европейской» сетке частот, а про «российскую» сетку в России почти все давно забыли, и вспоминают о ней, только подъезжая к Беларуси, Украине или Прибалтике.

Еще немного про сетки частот

Теперь разберем еще одно явление, так же в народе именуемое «сетками».

На пике развития си-би диапазона 40 каналов на всех стало катастрофически не хватать. И тут начали массово появляться станции, где помимо стандартной сетки в 40 каналов можно было включить другие сетки. Так, за 40-м каналом центральной сетки (частота 27405) начиналась следующая сетка, первый канал которой – 27415, и простиралась она до 40-го канала с частотой 27885. А ниже 1 канала (частота 26965) шла другая сетка, 40-й канал которой стоял на частоте 26955, а первый – на частоте 26515).

Первой массовой многосеточной станцией стал YOSAN JC-2204, пришедший к нам в далеком 1993 году. У него было 5 сеток: центральная – стандартная, и по две сетки вверх и вниз. Обозначались они буквами от A до E, основная (центральная) – C. Модель оказалось очень удачной, и выпускалась под разными названиями, включая слегка перелицованную версию под названием ALAN-78.

Каково же было удивление, когда появилась модель ALAN-78 Plus, абсолютно не похожая на простой 78-й, с десятью (!) сетками, при этом центральная обозначалась буквой D. То есть, чтобы работать в 15 канале (который тогда уже активно использовался), на ALAN-78 нужно было выставить канал 15С, а на ALAN-78 Plus – 15d. А потом появились несколько моделей радиостанций DRAGON с десятью сетками, где центральная сетка уже обозначалась буквой E. А еще позже под маркой Maycom были выпущены 15-сеточные модели раций, где, помимо сеток ABCDE, с центральной сеткой C, были еще сетка ABCDE с символом «минус», и ABCDE с символом «+».

Но дальше всех пошел французский PRESIDENT, у которого центральная сетка была «A», сетка выше – «B», сетка ниже – «C», две сетки выше – «D», две сетки ниже – «E», а всего этих сеток – от 5 до 10 штук на разных моделях.

Сейчас почти окончательно утвердился стандарт, по которому центральная сетка обозначается буквой D. Например, на всех станциях OPTIM 15-й канал в европейском стандарте обозначается 15-dE, в польском – 15-dP или 15-dR. А у других производителей даже в пределах одного модельного одной торговой марки встречаются разночтения: например на радиостанциях MegaJet моделей, 600, 800, 450-650-850 центральная сетка называется D, но при этом на MJ-50, 150, 500, 550 и 555 эта же сетка называется C, на MJ-3031M-Turbo – E. А на простых бюджетных MJ-100-200-300 сетки обозначаются буквами L, M и H (Low, Middle, High), центральная получается M, или, на старых модификациях MJ-300, совсем без буквы.

Именно из-за этой путаницы сейчас все чаще наряду с номером канала на дисплее высвечивается частота: 15-dE соответствует частоте 27.135.

Правовые аспекты

Ну и напоследок необходимо упомянуть еще одно важное обстоятельство: работа в любой сетке, кроме центральной, является нарушением закона, и за это предусмотрено наказание в виде штрафа с изъятием аппаратуры, или без оного. Пока что в России за этим никто не следит, но кто его знает, что завтра будет? Поэтому, если рацией будет пользоваться неопытный человек, лучше по возможности сразу отключить

А находясь за границей, даже не пытайтесь проверять – может обойтись совсем не дешево, и уж точно неприятно: в лучшем случае останетесь без аппаратуры и заплатите штраф.

Источник
