Что показывает бортовой компьютер опель вектра б

Бортовой компьютер фирмы Ореl информирует о параметрах движения, которые он постоянно регистрирует и электронным путем анализирует.

Нажатием клавиши на дисплее отображаются следующие функции:
– Momentanverbrauch (текущий расход топлива);
– Durchschmttsverbrauch (средний расход топлива);
– Absolutverbrauch (полный расход топлива);
– Durchschnittsgeschwindigkeit (средняя скорость движения);
– Wegstrecke (пройденный путь);
– Reichweite (запас хода до дозаправки);

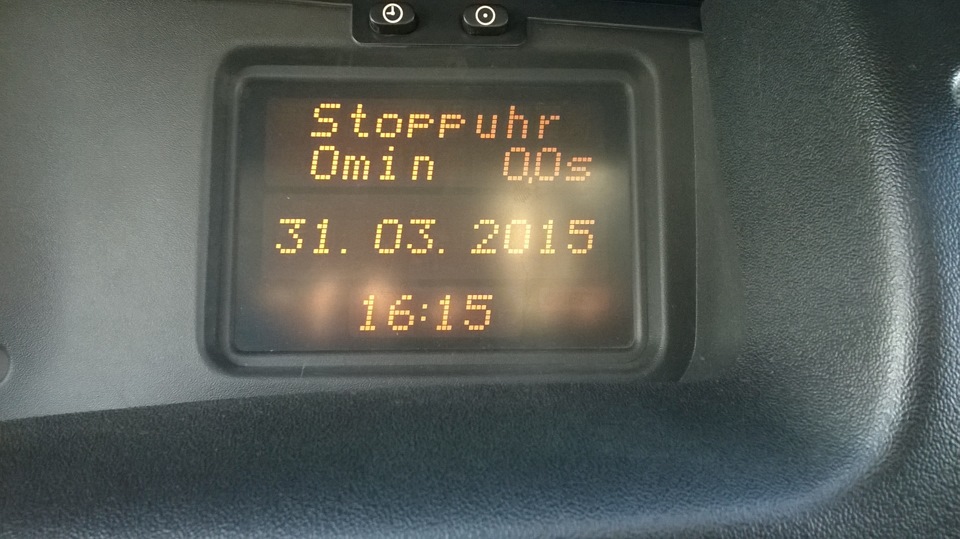

– Stoppuhr (секундомер);
– AuBentemperatur (наружная температура).

Некоторые функции отображаются на дисплее в виде сокращений.
Сообщения функции Check-Control всегда имеют преимущество.

Управление бортовым компьютером осуществляется двумя клавишами на рычаге переключателя стеклоочистителя.
Клавиша S– выбор функции.
Нажимать, пока не отобразится нужная функция.
Клавиша R– сброс.

При отображении функций
– средний расход топлива;
– полный расход топлива;
– средняя скорость движения;
– пройденный путь

происходит их одновременный запуск путем нажатия на клавишу R (не менее 2 сек.).

Ранее записанные в памяти данные будут автоматически стерты, одновременно произойдет сброс секундомера на нулевое значение. Запас хода рассчитывается заново.

Текущий расход топлива и наружная температура не сбрасываемы.

Текущий расход топлива

Индикация меняется в зависимости от скорости движения.
Индикация в л/час ниже 13 км/час.
Индикация в л/100 км свыше 13 км/час.
Индикация 0л/100 км при отсутствии нажатия на педаль акселератора.

Средний расход топлива

Расчет среднего расхода топлива может быть начат заново в любое время, например, после заправки топливом, путем нажатия на клавишу R.
Индикация в л/100 км.

Полный расход топлива

Индикация израсходованного количества топлива. Измерение может быть начато заново в любое время путем нажатия на клавишу R.
Индикация в литрах.

Средняя скорость движения

Расчет средней скорости движения может быть начат заново в любое время, например, после начала движения, путем нажатия на клавишу R.
Перерывы в движении с выключением зажигания при расчете не учитываются.
Индикация в километрах в час.

Индикация пройденных километров пути. Измерение может быть начато путем нажатия на клавишу R gestartet werden.
Индикация в километрах.

Запас хода более 50 км
Запас хода рассчитывается, исходя из текущего запаса и среднего расхода топлива за последние 20–30 километров пройденного пути.
После заправки топливом, новое значение запаса хода отображается либо посредством нажатия на клавишу Р,либо оно автоматически устанавливается через несколько километров пройденного пути.
Индикация в км.

Запас хода менее 50 км

Индикация переключается на функцию „Reichweite» („Запас хода») без нажатия на клавишу S, если запаса топлива в баке хватает менее чем на 50 км. Индикация мигает.

Путем выбора другой функции, данная предупредительная функция выключается. Повторное автоматическое переключение на функцию „Reichweite» („Запас хода») осуществляется после прерывания поездки.
Индикация в километрах.

Понижающаяся температура отображается немедленно, повышающаяся – с задержкой. При включении зажигания индикация автоматически переключается на функцию „AuBentemperatur» („Наружная температура»).
Для предупреждения об обледенении дороги индикация при температуре ниже 3° С автоматически переключается на функцию „AuBentemperatur» („Наружная температура») и мигает.

Ремонт TID дисплея Opel/repair Opel LCD
Ремонт MID дисплея Opel/repair Opel MID LCD

Источник

Новый БК и т.д.

Всем привет!
Итак тёплый летний день, как поёт мышонок в мультике — работать нам не лень. Выделено время для совершенствования авто. Одета рабочая одежда, взяты пакеты с инструментом и запчастями и вперёд на стоянку.
Часть 1
Под пригревающим солнышком решил разобрать руль и почистить кнопки управления магнитолой, а то правая сторона начала путаться. Жмёшь увеличение громкости — а она уменьшается. Жмёшь смену носителя — увеличивается громкость. Надоело!
Как снять подушки написано не однократно. Откручиваем кнопки,

разбираем и чистим все контакты, в том числе на плате в местах впайки проводов.

Потов собираем в обратном порядке.
Результат — кнопки работают как надо.
Часть 2
Уже давненько был прикуплен переключатель дворников с кнопками управления БК с самим БК МИД.
Копаясь в нете обнаружил, что можно управлять и получать данные с моего ТИДа.
Решил установить рчажок. Долго думал, как пробросить проводку к БК и как подключаться. Однако разбирая короб на руле обнаружил свободный разъём.

Он до боли похож на ответный разъём рычажка и с исходящими проводами такой же цветовой гаммы.

Проверил — подходит идеально, видимо он и есть.

Заменил переключатель собрал, поставил.

Накидываем клемму, проверяем — на БК никакой реакции. Досадненько!
Время оставалось и я решил вытряхнуть из комбинации приборов дохлую муху, не весть как туда попавшую.
Как снимать комбинацию приборов описано многократно. Не в этом суть. Сняв приборку увидел разъём БК СЕРОГО цвета, так как исключительно полагал, что должен быть жёлтый с моим БК.

Я долго думал из чего изобрести переходник, так как не очень хотелось ломать родной разъём. А тут счастье серый разъём. Бегом домой, благо не далеко, за новым БК. Принёс сравнил.

Источник

Opel Vectra B — замена TID дисплея на MID

Часто возникает вопрос: Можно ли вместо компьютера с маленьким экраном ТИД (время, дата и температура), установить полный бортовой компьютер МИД, который будет показывать ошибки по датчикам и расход топлива?!

В теории можно всё! Но вариантов может быть несколько:
— есть штатная проводка только под TID
— есть штатная проводка под MID
В первом случае установка без колхоза невозможна. Во втором — всё делается быстро и легко.

Итак, имеем TID дисплей, как на фото.

Дальше нам нужно всего лишь узнать: сколько проводов в разъеме, который подключен к компьютеру?!

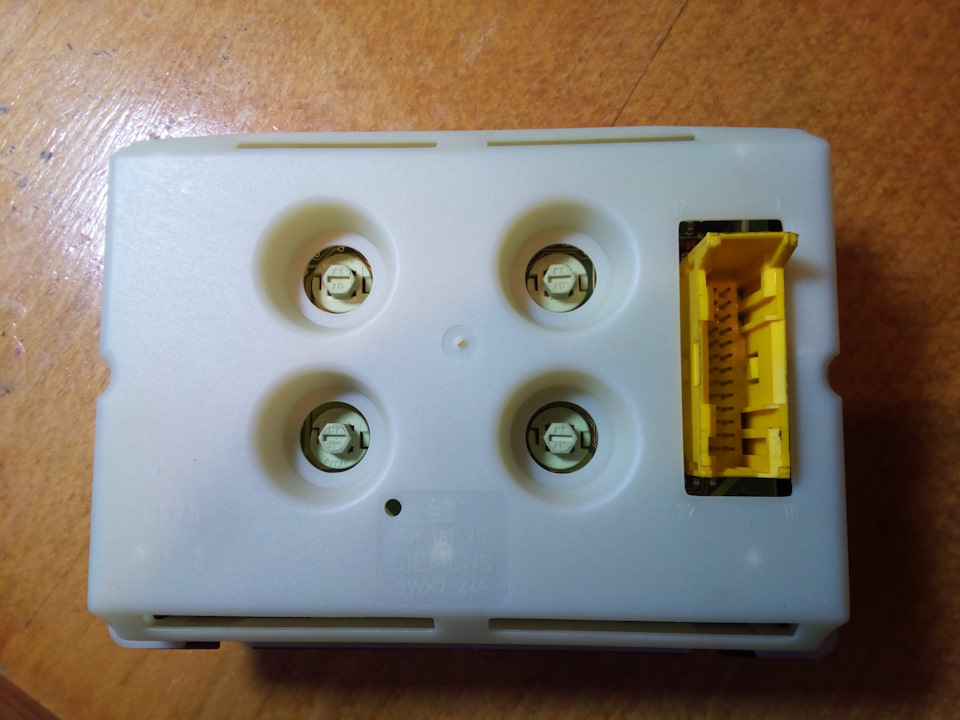

Снимаем панель приборов, убираем её в сторону, берем в руки желтый разъем и считаем количество проводов в нем. Не контактов (разъем имеет 26 контактов и для полного БК разъем будет точно такой же), а именно проводов!

Если насчитали 14 проводов, то проводка предназначена исключительно для TID компьютера и без «колхоза» не обойтись (придется дотягивать минимум 6 проводов, а остальные «глушить» на массу или плюс. При этом будет показывать только расход, среднюю скорость, запас хода, ошибок не будет, БК будет работать неполноценно. Хотя, если интересуют только показания расхода, то почему бы и нет?!).

Если насчитали 26 проводов, то установка полного бортовика займет минут 10. Все необходимые провода уже есть и идут к датчикам и ЭБУ куда они и должны идти.

Нужно лишь иметь МИД и рычаг дворников с кнопками в торце (ими управляется БК).

Как подключить:
— вытягиваем TID дисплей
— ставим на его место MID дисплей
— меняем рычаг дворников на новый с кнопками (если у Вас модель с задним дворником, то и рычаг должен быть с режимом работы заднего дворника), проводка на него будет в жгуте проводов, который подключается на рычаг (штекер с 3 контактами)
— собираем облицовочный пластик

Получаем желаемый результат:

Косвенно можно определить наличие полной проводки разобрав лишь пластик вокруг руля и поискать разъем, который идет на кнопки с рычага дворников. Если нашли, то проводка точно есть. Но бывает, что разъем примотан на заводе к жгуту где-то ниже и сразу его не видно, поэтому посчитать провода в желтом разъеме БК уж точно надежней!

Так же не стоит забывать, что МИД перед установкой нужно прошить под ваш мотор и коробку и заменить лампы подсветки на новые, что бы уже к нему не возвращаться.

Если MID с желтым разъемом найти тяжело, но есть с серым, то его без проблем можно поставить к этой проводке, нужно лишь использовать переходник.

Что касается Омеги Б, то ситуация такая же, разница лишь в том, что в желтом разъеме должно быть 18 проводов и к жгуту проводов этого разъема должен быть примотан еще один разъем черного цвета на 12 контактов (обычно примотан ближе к центральным воздуховодам). Если так и есть, то покупаем БК, рычаг и устанавливаем. Прошивка БК и замена на БК с серым разъемом — всё точно так же, как на Вектре Б.

Источник

Полный отчет по замене TID на MID

Вот и закончилась работа по замене бортового компьютера на моей Vectre b.
Огромное спасибо людям, которые помогали своими советами.
Купил на разборке ручку от омеги и сам TID обошлось в 2000 рублей.

Потом мне подсказали распиновку разьемов 32 pin и 26pin.

Разьема не было и не нашел я на 32 пина, поэтому взял от детской радиоуправляемой машинки потроха и вытащил такие штекера:

Потом выпаял со старого Бк разьем и вытащил пины

и спаял такие проводки:

После воткнул их по своим гнездам

Все пины вотыкнул по нужным гнездам поставил щиток на место, включил зажигание мне показало:

Запустив двигатель надпись не исчезла, пока не нажал кнопку R.
После выдало такое:

Далее уже нажимая кнопку S на ручке, когда уже проехался малость было так.

Вот как то так получается. Еще раз спасибо всем кто помогал советами.

Opel Vectra 1998, двигатель бензиновый 2.0 л., 136 л. с., передний привод, автоматическая коробка передач — электроника

Машины в продаже

Комментарии 19

Дорогие Друзья.Заменил я значить TİD на MİD своем вектре x16xel.Правда у меня не было колодки 12 pin который как указана на картинке пришлось взять от самого Эбу 5ый контакт из нижнего штекера.Остальное все подключил как в инструкции.На новом БК прошивка стоить 010, и показывает какие то чудные данные.Моментальный расход около 54,6 lt, а скорость движения показывает при 100 км час спидометре, 25 км час на БК дисплее.Может ли быть такие фантастические данные из за прошивки.Или я что то не правильно делал при потяжки проводки от Эбу?Машина у меня 1999 года X16XEL автомат 195/65/15.Без ксенона.А бк новый 010 прошивкой серым штекером.Из какого машины снято я не знаю.Помогите пожалуста добрые люди.Какой код нужно прошить в моем случие, и можеть ли быть из за прошивки такие фантастические цыфры показать?Спасибо всем заранее.

молодец отличная работа! схема распиновки МИД-а где брал? не сохранилось случаем?
