Что означает зеленый сигнал проходного светофора на участках оборудованных автоблокировкой с четырех

Показания проходных светофоров

Проходными светофорами на участках, оборудованных автоблокировкой, подаются сигналы:

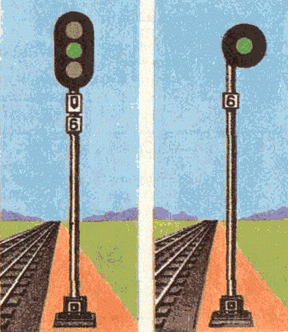

а) один зеленый огонь – «Разрешается движение с установленной скоростью; впереди свободны два или более блок-участка» (рис. 3.15);

б) один желтый огонь – «Разрешается движение с готовностью остановиться; следующий светофор закрыт» (рис. 3.16);

в) один красный огонь – «Стой! Запрещается проезжать сигнал»
(рис. 3.17).

Рис. 3.15 Рис. 3.16 Рис. 3.17

3.15. На участках, оборудованных автоблокировкой с трехзначной сигнализацией, на светофоре (входном, маршрутном, выходном или проходном), ограждающем на главном железнодорожном пути блок-участок длиной менее требуемого тормозного пути, устанавливается световой указатель белого цвета в виде двух вертикальных стрел (рис. 3.16), а на предупредительном к нему светофоре – такой же указатель в виде одной стрелы (рис. 3.15).

Допускается применение на светофоре (входном, маршрутном), ограждающем на главном железнодорожном пути железнодорожной станции блок-участок длиной менее требуемого тормозного пути, сигнала – один зеленый и один желтый огни – «Разрешается движение с уменьшенной скоростью», при введении которого световые указатели не устанавливаются.

Световые указатели сохраняют сигнальные значения и в погашенном состоянии.

3.16. На участках, оборудованных автоблокировкой с четырехзначной сигнализацией, проходными, входными, маршрутными по главному железнодорожному пути и выходными светофорами подаются сигналы:

а) один зеленый огонь – впереди свободны три или более блок-участка;

б) один желтый и один зеленый огни – впереди свободны два блок-участка (рис. 3.18);

в) один желтый огонь – впереди свободен один блок-участок;

г) один красный огонь – «Стой! Запрещается проезжать сигнал».

3.17. На участках, оборудованных автоблокировкой с трехзначной или четырехзначной сигнализацией, на проходных светофорах, расположенных перед входными светофорами (предвходных), применяются, кроме того, сигналы:

а) один желтый мигающий огонь – «Разрешается движение с установленной скоростью; входной светофор открыт и требует проследования его с уменьшенной скоростью; поезд принимается на боковой железнодорожный путь железнодорожной станции» (рис. 3.19 а);

б) один зеленый мигающий огонь – «Разрешается движение с установленной скоростью; входной светофор открыт и требует проследования его с уменьшенной скоростью; поезд принимается на боковой железнодорожный путь железнодорожной станции» (рис. 3.19 б). При движении по стрелочным переводам, допускающим следование на боковой железнодорожный путь железнодорожной станции со скоростью до 120 км/ч, на предвходном светофоре также подается сигнал – один зеленый мигающий огонь.

На мачте предвходного светофора устанавливается оповестительная табличка в виде трех наклонных полос с отражателями на них, которая размещается между нижним краем фонового щита и литерной табличкой (рис. 3.19).

Аналогичная табличка устанавливается на обратной стороне мачты светофора, который является предвходным при следовании по неправильному железнодорожному пути.

3.18. Проходными светофорами на участках, оборудованных полуавтоматической блокировкой, подаются сигналы:

а) один зеленый огонь – «Разрешается движение с установленной скоростью; перегон до следующей железнодорожной станции (путевого поста) свободен» (рис. 3.20);

б) один красный огонь – «Стой! Запрещается проезжать сигнал»
(рис. 3.21).

Лекция 16

Условно – разрешающий сигнал. Показания светофоров прикрытия. Заградительные, повторительные и предупредительные светофоры.

ИНСТРУКЦИЯ

Дата добавления: 2015-12-29 ; просмотров: 13061 ; ЗАКАЗАТЬ НАПИСАНИЕ РАБОТЫ

Источник

Что означает зеленый сигнал проходного светофора на участках оборудованных автоблокировкой с четырех

Скачать умную клавиатуру Очень рекомендуем скачать умную клавиатуру с автоисправлением от Яндекса на свой телефон

С этой клавиатурой вы сможете в 3 раза быстрее вводить текст в поле поиска

Поделится с коллегами:

Что означает зеленый сигнал проходного светофора на участках оборудованных автоблокировкой с четырехзначной сигнализацией.

Ответ на вопрос находится ниже.

Что означает зеленый сигнал проходного светофора на участках оборудованных автоблокировкой с четырехзначной сигнализацией?

Наш онлайн-проект «ПроКонспект» является Вашим индивидуальным интернет-помощником.

По оформлению сайта, рекламе и багам обращайтесь к администратору в группе ВКонтакте
Администрация сайта ПроКонспект.рф
Метрика.Яндекс
Все права защищены.

Источник

Сигналы подаваемые локомотивными светофорами их значение

Вопрос №120 Аттестация локомотивных бригад

На участках, оборудованных автоблокировкой и автоматической локомотивной сигнализацией, локомотивными светофорами подаются сигналы:
1) зеленый огонь – разрешается движение; на путевом светофоре, к которому приближается поезд, горит зеленый огонь
2) желтый огонь – разрешается движение; на путевом светофоре, к которому приближается поезд, горит один или два желтых огня;
3) желтый огонь с красным – разрешается движение с готовностью остановиться; на путевом светофоре, к которому приближается поезд, горит красный огонь;
4) красный огонь – загорается в случае проезда путевого светофора с красным огнем.
Белый огонь на локомотивном светофоре указывает, что локомотивные устройства включены, но показания путевых светофоров на локомотивный светофор не передаются и машинист должен руководствоваться только показаниями путевых светофоров.
Локомотивный светофор также сигнализирует:
1) зеленым огнем – о приближении поезда к путевому светофору с одним желтым мигающим огнем, с одним зеленым мигающим огнем или с одним желтым и одним зеленым огнями и другими сигнальными показаниями, при которых допускается проследование светофора с установленной скоростью;
2) желтым огнем – о приближении поезда к путевому светофору с одним желтым и одним зеленым огнями, ограждающему блок-участок, на котором не обеспечивается требуемая длина тормозного пути, с двумя желтыми огнями, из них верхний мигающий, а также с другими сигнальными показаниями, при которых требуется проследование светофора с уменьшенной скоростью.

Источник

Что означает зеленый сигнал проходного светофора на участках оборудованных автоблокировкой с четырех

Проходными светофорами на участках, оборудованных автоблокировкой, подаются сигналы:

один зеленый огонь — “Разрешается движение с установленной скоростью; впереди свободны два или более блок-участка” (рис. 15);

один желтый огонь — “Разрешается движение с готовностью остановиться; следующий светофор закрыт” (рис. 16);

один красный огонь—“Стой! Запрещается проезжать сигнал” (рис. 17).

На участках, оборудованных автоблокировкой с четырехзначной сигнализацией, проходными, входными, маршрутными по главному пути и выходными светофорами подаются сигналы:

один зеленый огонь — впереди свободны три и более блок-участка;

один желтый и один зеленый огни—впереди свободны два блок-участка (рис. 18);

один желтый огонь — впереди свободен один блок-участок;

один красный огонь—“Стой! Запрещается проезжать сигнал”.

На участках, оборудованных автоблокировкой с трехзначной или четырехзначной сигнализацией, на проходных светофорах, расположенных перед входными светофорами (предвходных), применяются, кроме того, сигналы:

один желтый мигающий огонь—“Разрешается движение с установленной скоростью; входной светофор открыт и требует проследования его с уменьшенной скоростью; поезд принимается на боковой путь станции” (рис. 19а);

один зеленый мигающий огонь—“Разрешается движение с установленной скоростью; входной светофор открыт и требует проследования его со скоростью не более 80 км/ч; поезд принимается на боковой путь станции” (рис. 19б).

На мачте предвходного светофора устанавливается оповестительная табличка с отражателями на ней (рис. 19).Предвходной светофор по неправильному пути, по которому движение осуществляется по сигналам локомотивного светофора, сигнализирует теми же сигналами, что и предвходной на участках, оборудованных автоблокировкой с трехзначной сигнализацией.

Проходными светофорами на участках, оборудованных полуавтоматической блокировкой, подаются сигналы:

На участках, оборудованных автоблокировкой с трехзначной сигнализацией, на светофоре (входном, маршрутном, выходном или проходном), ограждающем на главном пути блок-участок длиной менее требуемого тормозного пути, устанавливается световой указатель белого цвета в виде двух вертикальных стрел (см. рис. 2), а на предупредительном к нему светофоре—такой же указатель в виде одной стрелы (см. рис. 15).

Источник

Проходные светофоры

2.14. Проходными светофорами на участках, оборудованных автоблокировкой, подаются сигналы:

один зеленый огонь — «Разрешается движение с установленной скоростью; впереди свободны два или более блок-участка» (рис. 2.15);

один желтый огонь — «Разрешается движение с готовностью остановиться; следующий светофор закрыт» (рис. 2.16);

один красный огонь — «Стой! Запрещается проезжать сигнал» (рис. 2.17).

2.15. На участках, оборудованных автоблокировкой с четырехзначной сигнализацией, проходными, входными, маршрутными по главному пути и выходными светофорами подаются сигналы:

один зеленый огонь — впереди свободны три или более блок-участка;

один желтый и один зеленый огни — впереди свободны два блок-участка (рис. 2.18);

один желтый огонь — впереди свободен один блок-участок;

один красный огонь — «Стой! Запрещается проезжать сигнал».

2.16. На участках, оборудованных автоблокировкой с трехзначной или четырехзначной сигнализацией, на проходных светофорах, расположенных перед входными светофорами (предвходных), применяются, кроме того, сигналы:

один желтый мигающий огонь — «Разрешается движение с установленной скоростью; входной светофор открыт и требует проследования его с уменьшенной скоростью; поезд принимается на боковой путь станции» (рис. 2.19, а);

один зеленый мигающий огонь — «Разрешается движение с установленной скоростью; входной светофор открыт и требует проследования его со скоростью не более 80 км/ч; поезд принимается на боковой, путь станции» (рис. 2.19,6).

На мачте предвходного светофора устанавливается оповестительная табличка с отражателями на ней (см. рис. 2.19).

Предвходной. светофор по неправильному пути, по которому движение осуществляется по сигналам локомотивного светофора, сигнализирует теми же сигналами, что и предвходной на участках, оборудованных автоблокировкой с трехзначной сигнализацией.

2.17. Проходными светофорами на участках, оборудованных полуавтоматической блокировкой, подаются сигналы:

один зеленый огонь — «Разрешается движение с установленной скоростью; перегон до следующей станции (путевого поста) свободен» (рис. 2.20);

один красный огонь— «Стой! Запрещается проезжать сигнал» (рис. 2.21).

2.18. На участках, оборудованных автоблокировкой с трехзначной сигнализацией, на светофоре (входном, маршрутном, выходном или проходном), ограждающем на главном пути блок-участок длиной менее требуемого тормозного пути, устанавливается световой указатель белого цвета в виде двух вертикальных стрел (см. рис. 2.16), а на предупредительном к нему светофоре — такой же указатель в виде одной стрелы (см. рис. 2.15).
